При настройке модуля конференций выполняются следующие действия:

а) в окне дерева устройств на рис. 24 открывается вкладка «Профиль»;

б) курсор мыши наводится на значок «+» папки «Сеть» и нажимается ее левая кнопка; в) в открывшейся папке «Сеть» выбирается объект «Хабаровск 6.1» и нажимается

правая кнопка мыши; г) в открывшемся подокне выбирается

ссылка «Запрос управления»; д) раскрывается содержание объекта

«Хабаровск 6.1» в последовательности вложенных объектов «Модуль системный», «Передача данных» и «Модуль конференций»;

е) объект «Модуль конференций» при нажатии правой кнопки мыши раскрывает окно настройки;

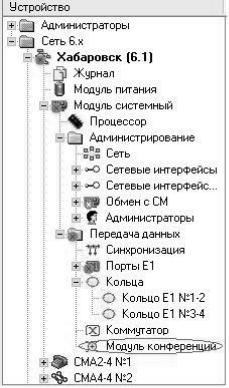

Рис. 24. Окно дерева устройств ж) на вкладке «Конференция» (см. рис. 20) для конференции №1 выбирается

тип – Голосовая; з) на вкладке «Тайм-слот» (см. рис. 21) задается подключение тайм-

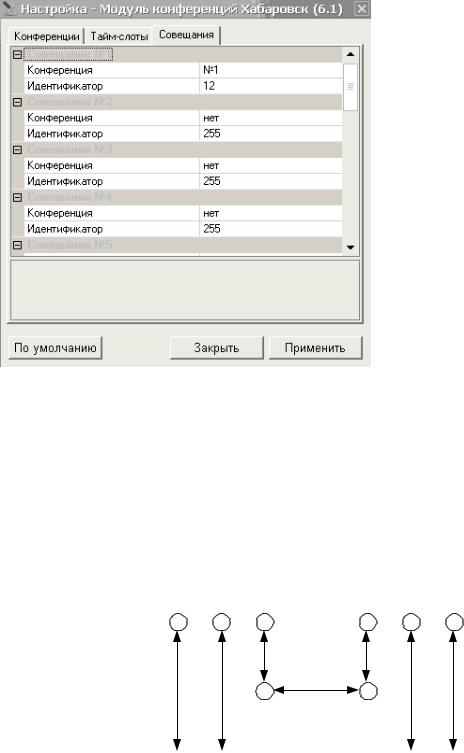

слотов с №1, №4 и №5 к Конференции №1; е) на вкладке «Совещание» (см. рис. 22) выполняется привязка Со-

вещания №1 к Конференции №1; д) закрывается окно настройки конференции.

Настройка коммутатора производится для создания соединений между двух- и четырехпроводными окончаниями абонентских модулей или сетевым потоком Е1 с тайм-слотами модуля конференций в следующем порядке:

1)используя дерево устройств (см. рис. 15), в мультиплексоре с сетевым адресом Хабаровск 6.1 раскрывается окно «Коммутатор»;

2)в окне на рис. 25 в области «Выбор порта» выбирается «СМА2-4 №1», для которого открывается соответствующая таблица тайм-слотов;

3)в таблице тайм-слотов отмечается «Канал №1 тс №1» и нажимается кнопка Создать;

4)в открывшейся вкладке в поле «Основная коммутация» вводятся порт направления коммутации (Модуль конф.) и номер тайм-слота (тс №1) конференции, нажимается кнопка Применить;

5)для сохранения созданной коммутации в память устройства нажимается кнопка Применить окна «Коммутатор»;

32

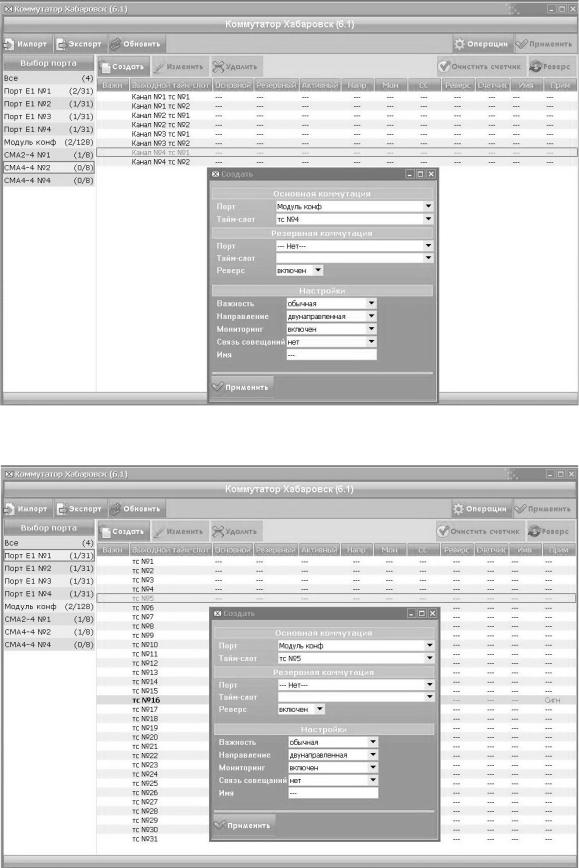

6)в окне на рис. 26 в области «Выбор порта» выбирается «СМА4-4 №2», для которого открывается соответствующая таблица тайм-слотов;

7)в таблице тайм-слотов отмечается «Канал №4 тс №1» и нажимается кнопка Создать;

8)в открывшейся вкладке в поле «Основная коммутация» вводятся порт направления коммутации (Модуль конф.) и номер тайм-слота (тс №4) конференции, нажимается кнопка Применить;

9)для сохранения созданной коммутации в память устройства нажимается кнопка Применить окна «Коммутатор»;

10)в окне на рис. 27 в области «Выбор порта» выбирается «Порт Е1№1», для которого открывается соответствующая таблица тайм-слотов;

11)в таблице тайм-слотов отмечается «тс №5» и нажимается кнопка Создать;

12)в открывшейся вкладке в поле «Основная коммутация» вводятся порт направления коммутации (Модуль конф.) и номер тайм-слота (тс №5) конференции, нажимается кнопка Применить;

13)для сохранения созданной коммутации в память устройства нажимается кнопка Применить окна «Коммутатор».

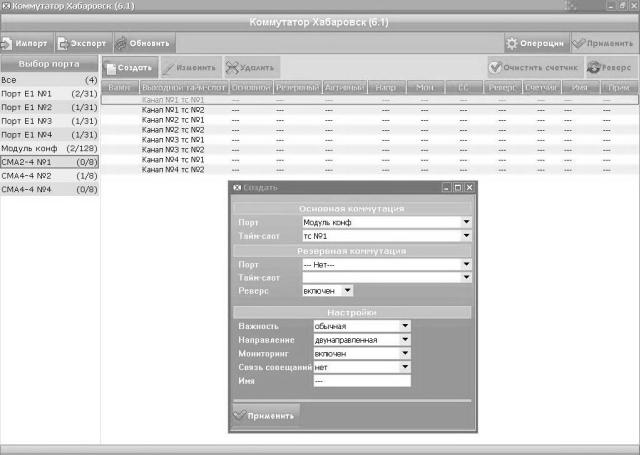

Рис. 25. Окно коммутатора двухпроводного окончания

33

В окне «Коммутатор» в области «Выбор порта» отмечается пункт «Модуль конф.». В результате в окне «Таблица тайм-слотов», как показано на рис. 28, отображаются выполненные соединения с тайм-слотами конференции №1, созданные для мультиплексора Хабаровск 6.1.

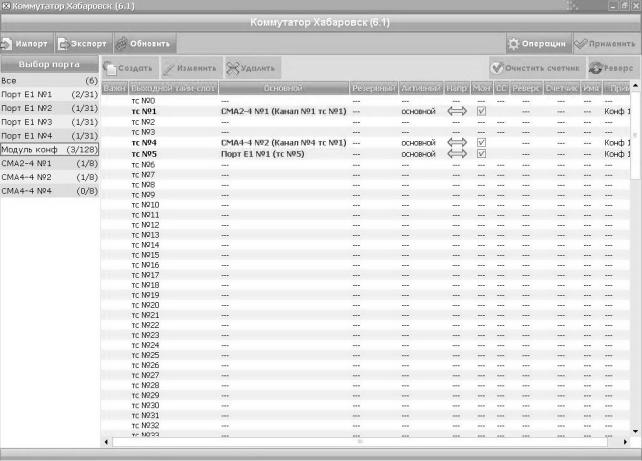

Рис. 28. Окно коммутатора тайм-слотов модуля конференций

Аналогичным образом производится настройка модуля конференций и коммутатора второго мультиплексора с сетевым адресом Зимовье 6.28.

При объединении конференций двух мультиплексоров номера сетевого потока Е1 и его тайм-слота выбираются одинаковыми.

Созданные коммутации представлены в табл. 5, где номер устройства обозначает мультиплексоры с соответствующими сетевыми адресами, а номер коммутации – соединительные пути между выходными и входными тайм-слотами модулей конференций (см. рис. 19) и коммутаторов (см. рис. 14).

35

После создания конференции осуществляется детальная настройка параметров усиления группового канала.

3.3. Настройка усиления

В групповом канале, работающем в режиме конференц-связи, для обеспечения качественной передачи речи выполняется настройка усиления суммарного сигнала, сигналов входных и выходных тайм-слотов модуля конференции (см. рис. 19).

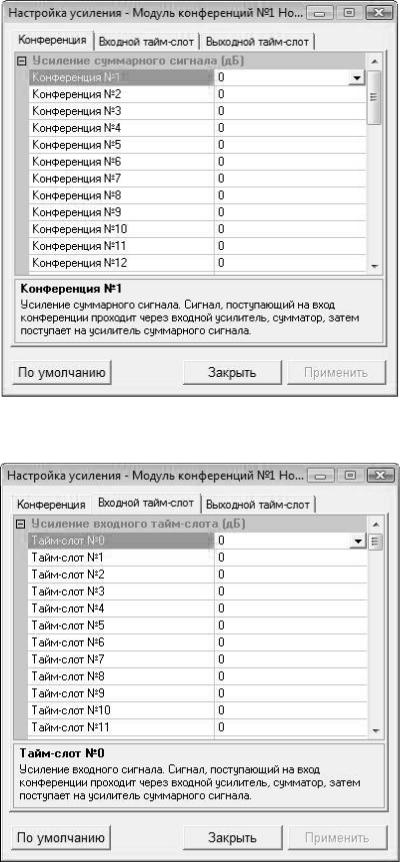

Сигналы, поступающие с входных тайм-слотов, проходят через входной усилитель, сумматор и затем поступают на усилитель суммарного сигнала. Усиление суммарного сигнала задается на вкладке «Конференция» окна «Настройка усиления» (см. рис. 29).

Сигнал, поступающий с входного тайм-слота, проходит через входной усилитель, сумматор и далее поступает на усилитель суммарного сигнала. Усиление входного сигнала отмечается на вкладке «Входной тайм-слот» окна «Настройки усиления» (см. рис. 30).

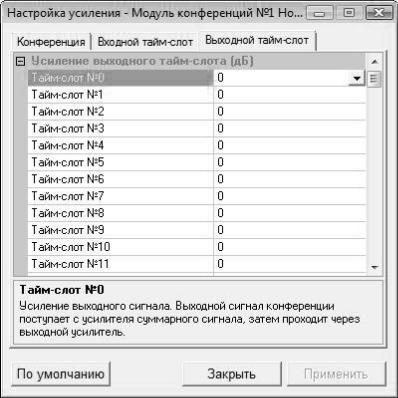

Выходной сигнал конференции поступает с усилителя суммарного сигнала, затем проходит через выходной усилитель в выходной таймслот. Усиление выходного сигнала выбирается на вкладке «Выходной тайм-слот» окна «Настройка усиления» (см. рис. 31).

36

ЗАКЛЮЧЕНИЕ

Изучение аппаратуры СМК-30 на базе учебного комплекса направлено на формирование у студентов профессиональных знаний по дисциплине «Оперативно-технологическая связь» специальности «Системы обеспечения движения поездов». Приобретаются навыки эксплуатации устройств цифровой ОТС, организации и мониторинга каналов диспетчерской связи. При выполнении лабораторных работ реализуются функции оператора центра технического обслуживания сети.
