5.4 Работа соп-01
5.4.1 СОП-01 имеет два режима нормальной работы: режим ожидания и режим наличия поезда. Также имеется режим неисправности. При включении СОП-01 она переходит в соответствующий режим. После включения системы открыть табло (когда СОП-01 будет находиться в режиме ожидания поезда).
5.4.2 В режиме ожидания поезда:
- информационное табло не светится.
- сирены выключены.
- подается контрольный сигнал частотой 300Гц и длительностью 1-1,5 сек через каждые 15сек.
- На экране Регистратора индицируется текущие дата и время, тип датчиков - рельсовые цепи или ДПБ, тип участка – однопутный или двухпутный, включена или нет система. (Рис. 1)
Контрольный сигнал информирует персонал о работоспособности системы СОП-01 и отсутствии поезда на участке приближения (возможно производство работ).

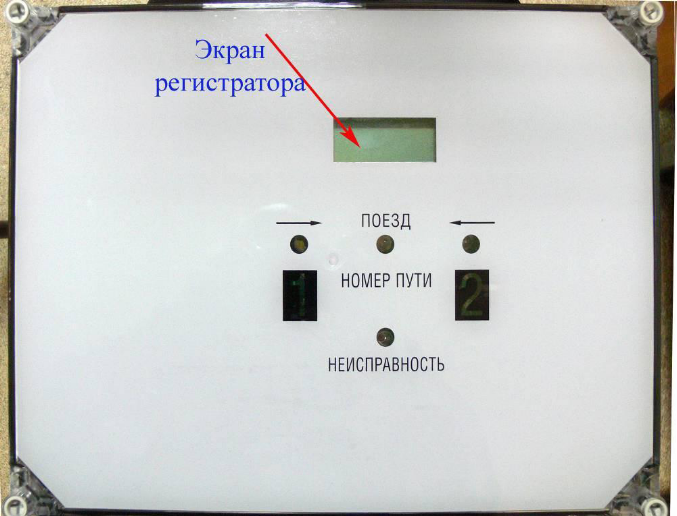

Рис. 1
Передняя панель БОИ
Отсутствие контрольного сигнала говорит о неработоспособности системы СОП-01 при наличии поезда на участке приближения – персонал должен немедленно покинуть зону работ!
5.4.3.При заходе поезда в зону контроля система СОП-01 переходит в режим наличия поезда:
- на информационном табло начинает мигать один из индикаторов направления движения поезда на участке приближения, а также появляется информация, по какому пути приближается поезд (1 или 2).
- сирены звучат течение 2 сек. (одна)+2 сек. (другая) с перерывом 4 сек.
- речевое сообщение повторяется каждые 8сек., длится 4 сек. в перерыве звучания сирен. Речевое сообщение содержит информацию приближающемся поезде и его направлении.
- на блоке БОИ зажигаются индикатор «ПОЕЗД», номер пути 1 или 2 и индикатор направления движения подвижного состава.
- При нажатии на кнопку «ПОДТВЕРЖДЕНИЕ» (Рис. 2) сирены выключаются, остальные сигналы при этом продолжают формироваться.
Рис. 2
- Информационные сигналы подаются до тех пор, пока поезд не выйдет из зоны контроля СОП-01. После ухода поезда система переходит в режим ожидания.
- На экране регистратора (Рис. 1) вместо информации о включении появляется запись о наличии поезда.
5.4.4.Регистратор фиксирует происходящие события с точностью до секунды в реальном времени. Объем памяти регистратора – 256 событий. Фиксируемыми событиями являются:
- включение системы СОП-01;
- заход поезда в зону контроля;
- нажатие персоналом кнопки «подтверждение»;
- уход поезда из зоны контроля;
- выключение системы СОП-01.
5.4.5.Когда количество событий превышает объѐм памяти регистратора, первые записанные события выбывают из памяти и замещаются следующими по времени за выбывшими, последние события записываются последними.
5.5 Получение записанных регистратором данных
5.5.1.При необходимости просмотра содержимого памяти регистратора (например, при расследовании несчастного случая) это необходимо делать до следующего включения СОП-01 после события, запись которого интересует.
5.5.2. Для просмотра необходим компьютер (ноутбук) с программой «Time». Программа установки не требует – достаточно скопировать папку «СОП» с прилагаемого компакт-диска на жѐсткий диск компьютера. Работает программа в операционных системах Windows 98/2000/XP/Vista/7.
5.5.3.Для подключения компьютера необходимо снять верхнюю крышку с блока БОИ и с помощью прилагаемого кабеля подключиться к COM – порту блока БОИ (Рис. 3) и компьютера.
Данные операции проводятся без включения СОП-01 – на регистратор непрерывно поступает дежурное питание. Подключение кабеля к компьютеру проводить при выключенном компьютере. Для исключения помех питание ноутбука должно осуществляться от батареи (при использовании обычного компьютера его корпус должен быть заземлѐн).
Рис. 3
5.5.4.Запустить файл time.exe из папки СОП. На экране появится следующее окно (Рис. 4)
Рис. 4
5.5.5. Нажать экранную кнопку «Получить данные». В папке «СОП» появятся два файла - sopdata.txt и sopdata1.txt. Второй
файл является служебным, в файле sopdata.txt находится запись событий из памяти Регистратора. В файле записаны дата и время получения данных (заголовок) и события. Просмотреть его можно любым текстовым редактором. Ниже приведѐн пример части файла sopdata.txt:
==================20.09.2007 15:34:20=============
==================================================
01.01.2007 0:00:01
Включение СОП
==================================================
01.01.2007 0:00:14
2 путь чётное направление
Подтверждение: НЕТ
Уход: 01.01.2007 0:00:22
==================================================
01.01.2007 0:00:40
2 путь нечётное направление
Подтверждение: НЕТ
Уход: 01.01.2007 0:00:50
==================================================
5.5.6.О считывании данных Регистратора сделать запись в журнале формы ШУ-2.
5.5.7.При повторном считывании данных Регистратора перезаписывается имеющийся в папке «СОП» на компьютере файл sopdata.txt (предыдущие данные в файле будут стѐрты и заменены новыми данными). При необходимости сохранения этих данных файл sopdata.txt необходимо переместить или переименовать.
