3. Нумерация для воу1 рассматриваю на примере мс240 (на воу1 стоит мс240).:
Состав оборудования
Префиксы и план нумерации

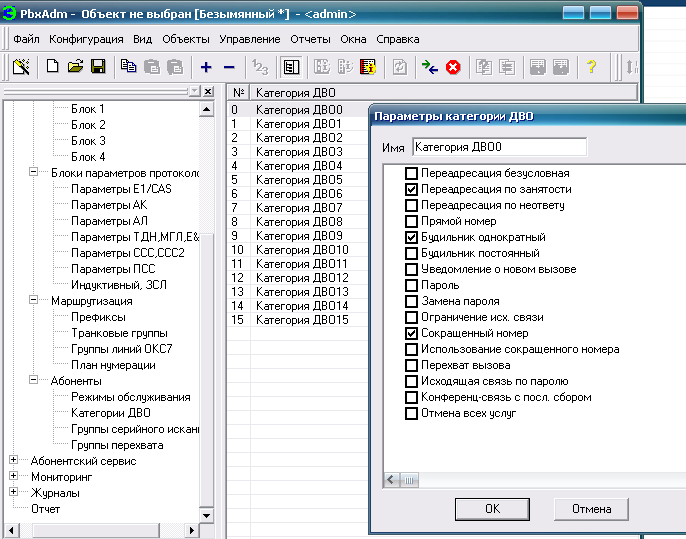

Категории доступа (таблица доступа)
Виды обслуживания
4. Расчет нагрузки и числа соединительных линий
Анализ нагрузки проводится для того, чтобы определить затем необходимое число соединительных линий.
Число соединительных линий рассчитывается по формуле Эрланга, которая определяет вероятность того, что при нагрузке Y будет занято V линий (т.е. вероятность потерь, т.к. все V линий будет занято):
Здесь Yр – расчетное значение поступающей нагрузки;
V – количество СЛ;
pв – вероятность потерь по вызовам при расчётах вероятность потерь принимаем равной 0,01
4.1 Расчет нагрузки для ду
Исходные данные
Емкость АТС ДУ и одного ОУ (ОУ1): 8500 номеров (7000+1500)
Емкости АТС в отделенческих узлах приведены в табл.3.1.
Таблица 4.1
Номера ОУ |
ОУ2 |
ОУ3 |
ОУ4 |
ОУ5 |
ОУ6 |
Емкость АТС |
1580 |
1680 |
2500 |
2060 |
1100 |
Удельная абонентская нагрузка для ДУ и ОУ1: Yа = 0,2 Эрл, поскольку на цифровой сети ожидается значительное увеличение нагрузки за счет внедрения современных технологий управления.
Результаты расчета нагрузки
1. Суммарная нагрузка, поступающая на все прямые пучки исходящей связи ко всем узлам и оконечным станциям нижнего уровня дорожной сети ОбТС:
Yсум = Ya,и Ni(1- (Kву + Kг + Kмс))
Yсум =0,1*(7500+1280)*(1-(0,05 + 0,3 + 0,38))=237 Эрл.
Нагрузка между ДУ и ОУ1 замыкается внутри совмещенного узла (такая нагрузка при отсутствии данных о распределении емкости между абонентами ДУ и ОУ совмещенного узла рассчитывается как доля отделенческих узлов, совмещенных с дорожным узлом):
Yи,j = (Nj /∑N)Yсум ,
Yи, ОУ1 = (1280 / 8780)* 237 =34,6 Эрл.
Нагрузка между ДУ и ОУ1, замыкаемая внутри совмещенного узла, в данном случае составляет 34,6 Эрл, таким образом, суммарная нагрузка, поступающая на все пучки исходящей связи ко всем узлам (от ОУ2 до ОУ6):
Yсум = 237 – 34,6 =202,4 Эрл.
2. Суммарная емкость АТС в отделенческих узлах ОУ2…ОУ6: ∑N = 8920 номеров.
Двухсторонняя нагрузка между ДУ и ОУ2
Yду,оу2 = 2*(1580/8920)* 237 =83,96 Эрл – нагрузки мужду ДУ и ОУ3…ОУ6 рассчитываются аналогично.
В табл.3.2 приведены результаты расчета двусторонней нагрузки, поступающей на пучки каналов между ДУ и ОУ2…ОУ6.
Таблица 4.2
Пучок к ОУ: |
ОУ2 |
ОУ3 |
ОУ4 |
ОУ5 |
ОУ6 |
Двусторонняя нагрузка, Эрл |
83,96 |
89,27 |
132,85 |
109,47 |
58,45 |
Количество каналов Е0 в пучке |
100 |
106 |
152 |
127 |
73 |
Количество каналов Е1 |
4 |
4 |
6 |
5 |
3 |
4.2. Расчет нагрузки для оу2
Исходные данные
Емкость АТС ОУ2: 1580 номеров.
Емкости АТС во внутриотделенческих узлах и смежном отделенческом узле (ОУ3), с которыми связан ОУ2, приведены в табл.6.3.
Таблица 4.3
Наиме-нование узла |
ВОУ1 |
ВОУ2 |
ВОУ3 |
ВОУ4 |
ВОУ5 |
ВОУ6 |
ВОУ7 |
ВОУ8 |
ВОУ9 |
ВОУ10 |
ОУ3 |
Емкость АТС |
650 |
130 |
200 |
540 |
2100 |
1300 |
1420 |
310 |
350 |
170 |
1680 |
Удельная абонентская нагрузка для ОУ2: Yа = 0,2 Эрл.
Результаты расчета нагрузки
Суммарная нагрузка, поступающая от ОУ2 на все пучки исходящей связи ко всем узлам от ВОУ1 до ВОУ10 и к ОУ3:
Yсум =0,1*1580*(0,3 + 0,37) =105,9 Эрл.
Распределение этой нагрузки производится пропорционально номерной емкости встречных ВОУ и ОУ3, с учетом того, что суммарная емкость этих АТС составляет ∑N = 7170 номеров.
В табл. 3.4 приведены результаты расчета двусторонней нагрузки, поступающей на пучки каналов между ОУ2 и ВОУ1…ВОУ10, а также ОУ3.
Таблица 4.4
Наименование узла |
ВОУ1 |
ВОУ2 |
ВОУ3 |
ВОУ4 |
ВОУ5 |
ВОУ6 |
ВОУ7 |
ВОУ8 |
ВОУ9 |
ВОУ10 |
ОУ3 |
Двусторонняя нагрузка, Эрл |
19,2 |
3,84 |
5,91 |
15,95 |
62,03 |
38,4 |
41,95 |
9,16 |
10,34 |
5,02 |
49,63 |
Количество каналов Е0 в пучке |
29 |
10 |
13 |
25 |
77 |
51 |
55 |
17 |
18 |
11 |
63 |
Количество каналов Е1 |
1 |
1 |
1 |
1 |
3 |
2 |
2 |
1 |
1 |
1 |
3 |
По данным расчета нагрузки произведен расчет количества каналов Е0 (64 кбит/с) для всех рассмотренных выше пучков. Расчет производится по первой формуле Эрланга для вероятности потерь 0,01.
