Типовые варианты комплектации аппаратуры отс
По вариантам комплектации основными устройствами аппаратура ОТС разбита на 3 группы:
1 группа – аппаратура, рассчитанная для применения на железнодорожных станциях с малой абонентской емкостью сети ОТС, используемая в исполнительном режиме (МИ).
Примечание. В случае необходимости любой из пультов аппаратуры может быть запрограммирован для работы в распорядительном режиме (в качестве диспетчерского пульта).

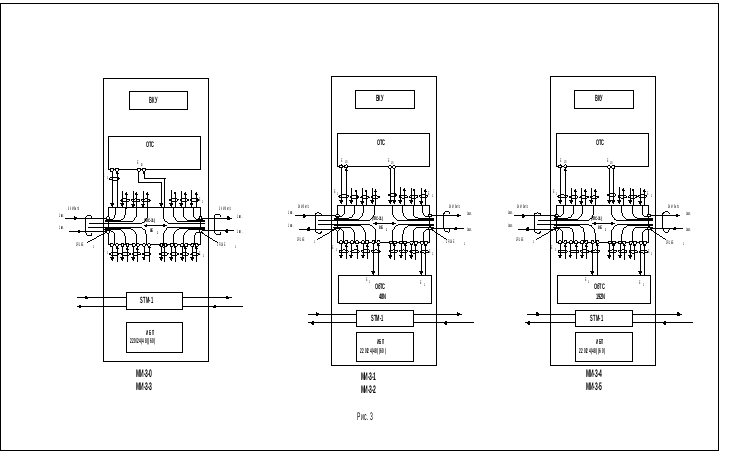

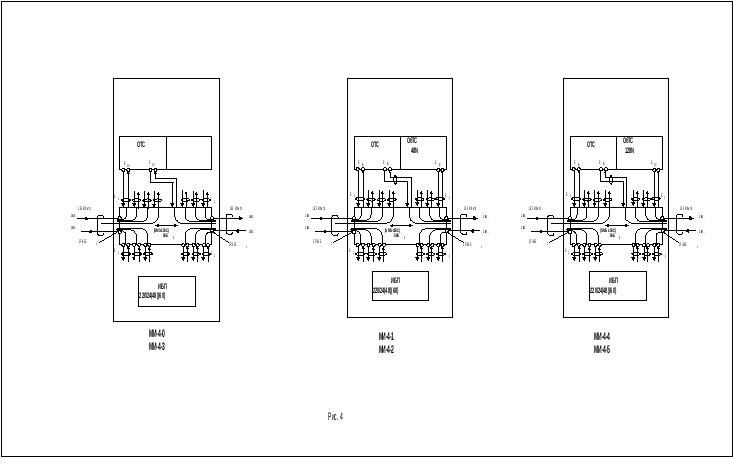

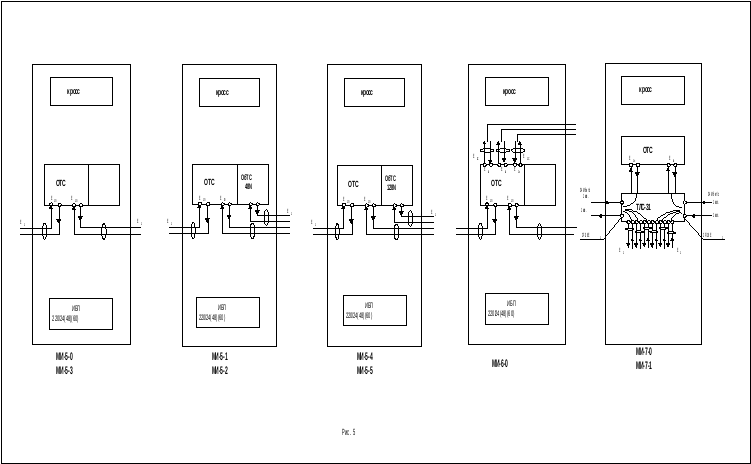

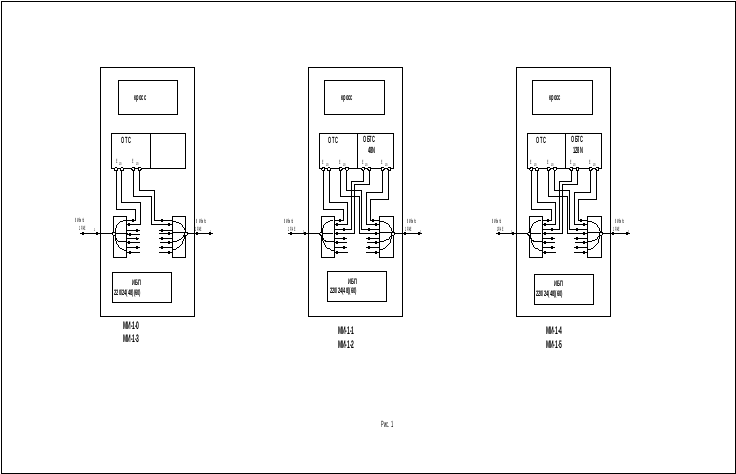

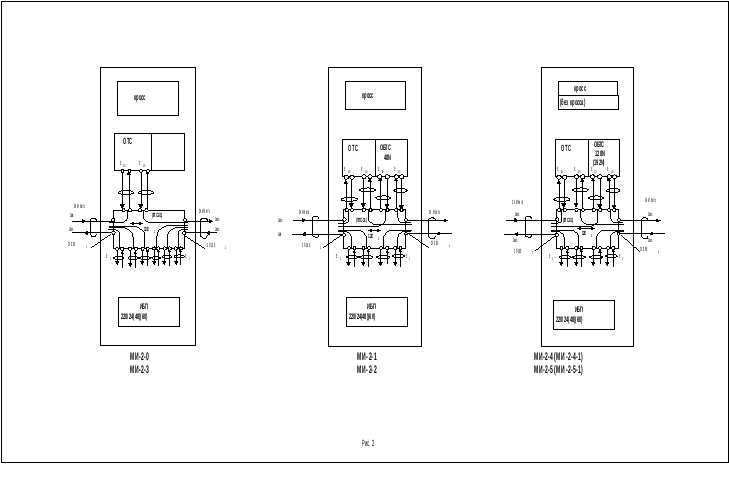

Варианты комплектации группы МИ приведены в таблице 1-1, на рисунках 1-5 и таблице 1-2.
2-ая группа аппаратуры, рассчитанная для применения на железнодорожных станциях со средней абонентской емкостью сети ОТС, используемая в исполнительном и распорядительном режиме (СИР) (см. примечание к п. 2.1 РТМ-1 ОТС-Ц-2000).

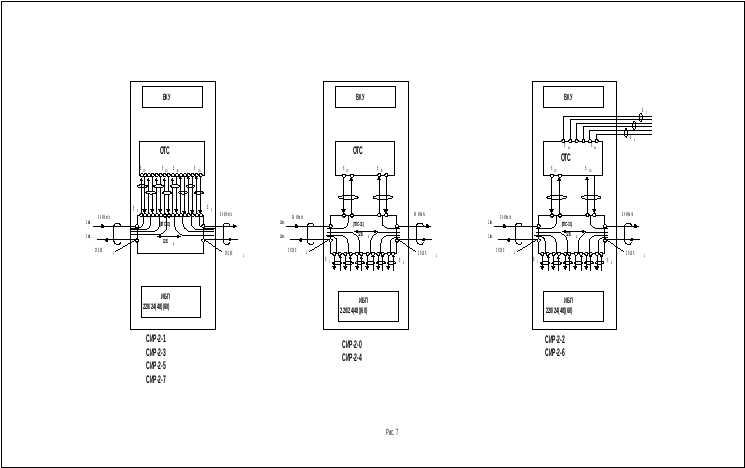

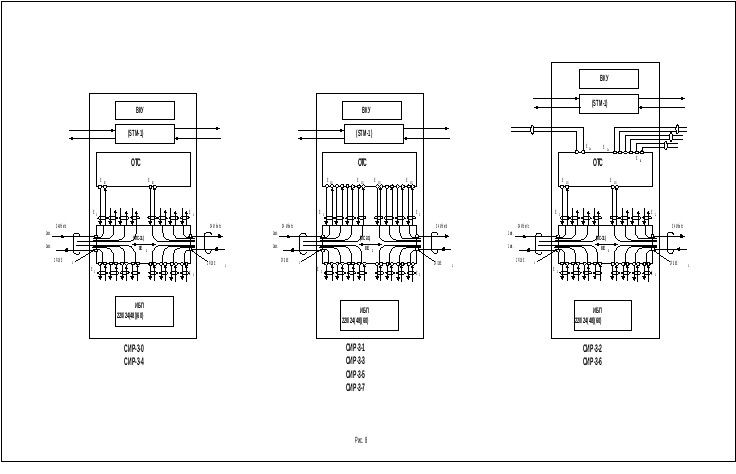

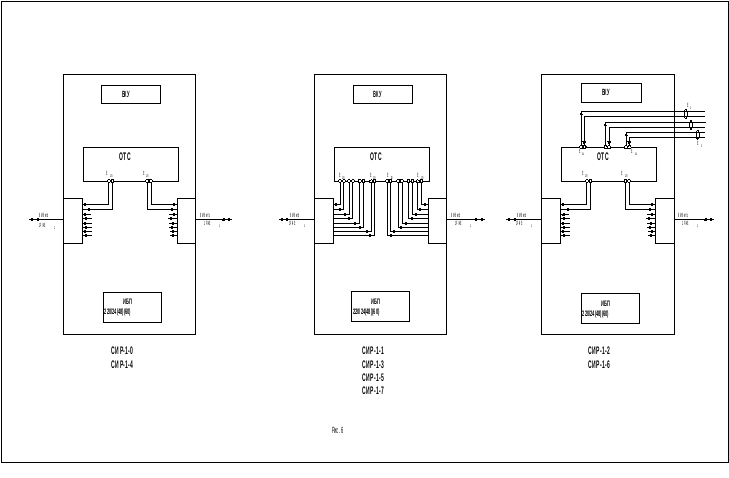

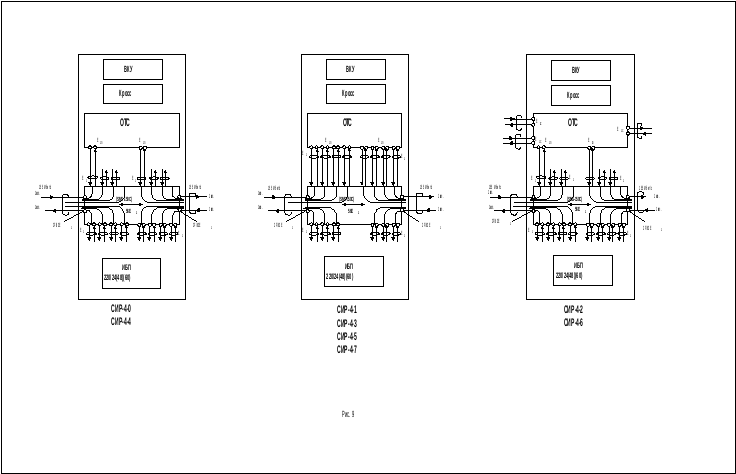

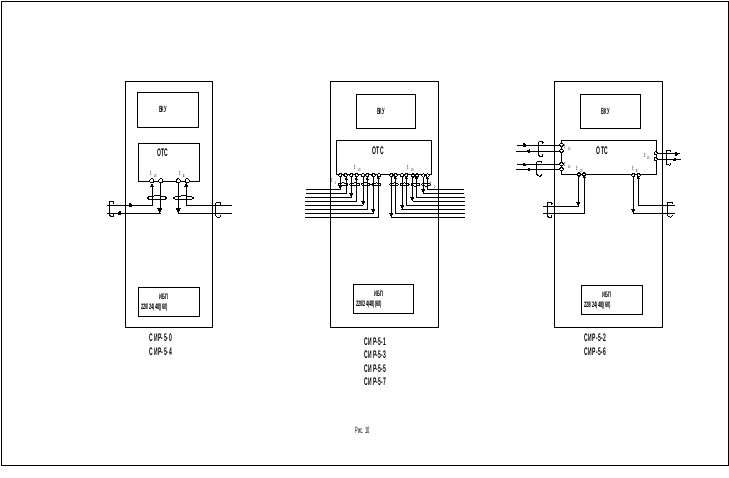

Варианты комплектации группы СИР приведены в таблице 2-1, на рисунках 6-10 и таблице 2-2.
3-я группа аппаратуры, рассчитанная для применения в качестве распорядительных станций в единых диспетчерских центрах управления перевозками (РС).

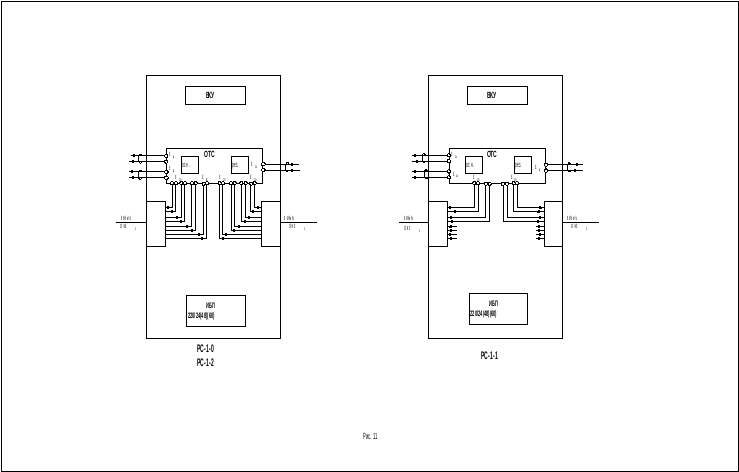

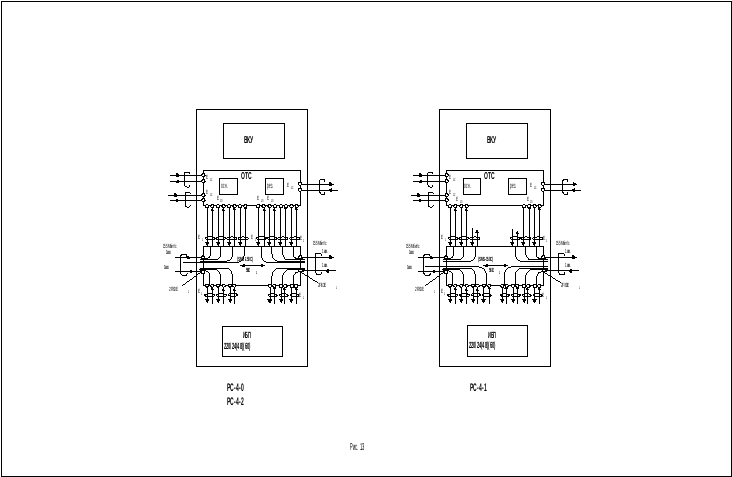

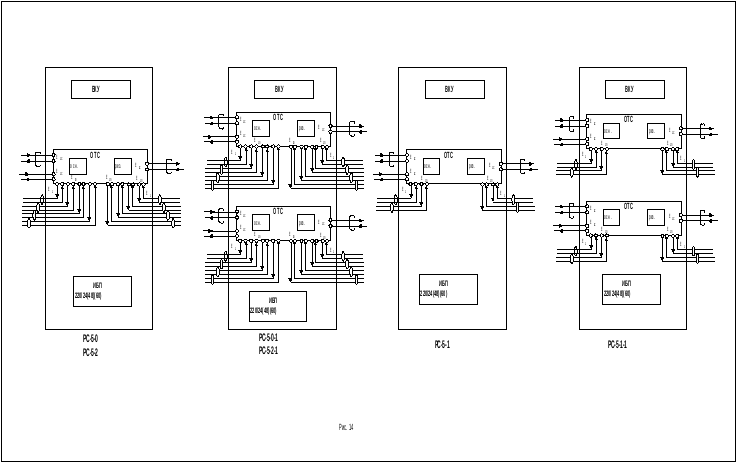

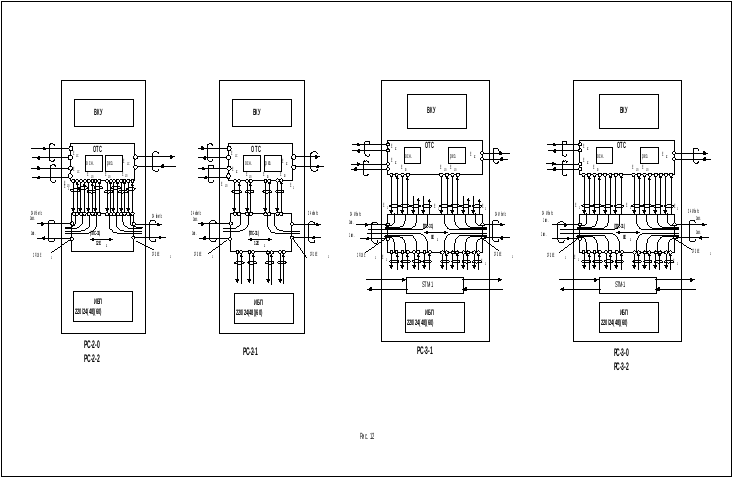

Варианты комплектации группы РС приведены в таблице 3-1, на рисунках 11-14 и таблице 3-2.

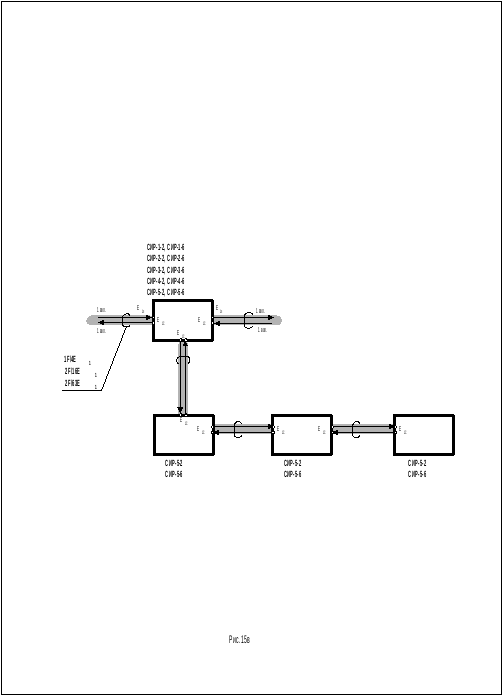

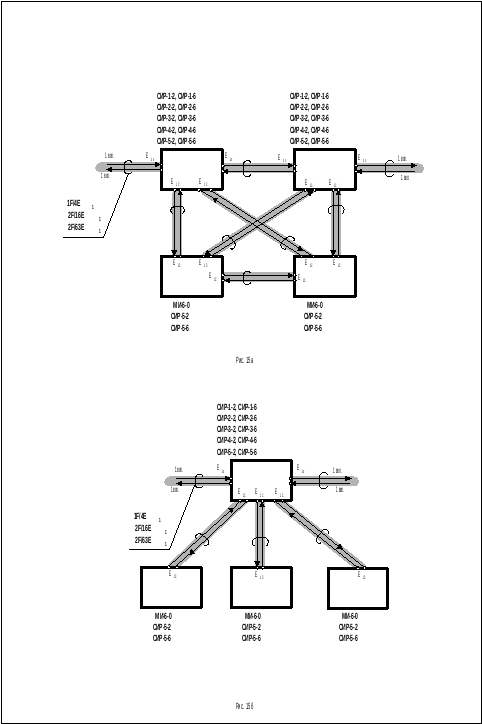

Рекомендации по применению аппаратуры первой и второй групп для организации оперативно-технологической связи на крупных железнодорожных станциях приведены на рисунках 15а, 15б и 15в.
Обозначения линейных комплектов и цифровых интерфейсов каждого вида аппаратуры ОТС, соответствующих по функциональному назначению линейным комплектам и цифровым интерфейсам типового комплекта аппаратуры (рис. 1 РТМ-1 ОТС-Ц-2000) приведены в таблице 4.
Пульт рабочего места обслуживающего персонала ПРМ поставляется по отдельному заказу.
Таблица 1-1
|
№ п/п |
Группа |
Основные характеристики вариантов комплектации аппаратуры |
Рекомендуемые условия применения |
Дополнительные характеристики |
Обозначение варианта комплектации |
|
|
МИ-1 |
Рассчитана для работы по одному волокну с цифровым потоком 8 Мбит/с. Обеспечивает выделение с каждого направления одного потока Е1 для ОТС и 3-х потоков Е1 для ОБТС и ПД. Может комплектоваться апп. ОБТС на 48 или 128Nи линейными комплектами для резерва по ТЧ. |
Устанавливается на малых железнодорожных станциях. Используется в исполнительном режиме. При комплектации линейными комплектами резервирования по ТЧ устанавливается на крайних станциях кольца нижнего уровня.
|
Без ОБТС без резервирования по ТЧ
|
МИ-1-0 |
|
ОБТС на 48 N
|
МИ-1-1 | ||||
|
ОБТС на 48 Nрез. по ТЧ
|
МИ-1-2 | ||||
|
рез. по ТЧ
|
МИ-1-3 | ||||
|
ОБТС на 128 N
|
МИ-1-4 | ||||
|
рез. по ТЧ ОБТС на 128 N
|
МИ-1-5 | ||||
|
|
МИ-2 |
Рассчитана для работы по двум волокнам с цифровым потоком 34 Мбит/с (ТЛС-31). Обеспечивает выделение с каждого направления одного потока Е1 для ОТС, 3-х потоков Е1 для ОБТС и ПД и транзит 12 потоков Е1. Может комплектоваться апп. ОБТС на 48 или 128Nлинейными комплектами резервирования по ТЧ. Возможно выделение до 8-ми потоков Е1 с каждого направления. |
Устанавливается на малых железнодорожных станциях. Используется в исполнительном режиме. |
Без ОБТС без резервирования по ТЧ
|
МИ-2-0 |
|
ОБТС на 48 N
|
МИ-2-1 | ||||
|
ОБТС на 48 Nрез. по ТЧ
|
МИ-2-2 | ||||
|
рез. по ТЧ
|
МИ-2-3 | ||||
|
ОБТС на 128 N
|
МИ-2-4 | ||||
|
ОбТС на 192 N
|
МИ-2-4-1 | ||||
|
рез. по ТЧ ОБТС на 128 N
|
МИ-2-5 | ||||
|
рез. по ТЧ ОбТС на 192 N
|
МИ-2-5-1
| ||||
|
|
МИ-3 |
Рассчитана для работы по двум волокнам с цифровым потоком 34 Мбит/с (ТЛС-31). Обеспечивает выделение с каждого направления одного потока Е1 для ОТС, 7 потоков Е1 для ОБТС и ПД и транзит 8 потоков Е1. Может комплектоваться апп. ОБТС на 48 или 196Nи линейными комплектами резервирования по ТЧ. Комплектуется отдельным мультиплексором типа STM-1, работающим по двум отдельным волокнам. Не имеет встроенного кросса.
|
Устанавливается на малых железнодорожных станциях. Используется в исполнительном режиме. При комплектации линейными комплектами резервирования по ТЧ устанавливается на крайних станциях кольца нижнего уровня.
|
Без ОБТС без резервирования по ТЧ
|
МИ-3-0
|
|
ОБТС на 48 N
|
МИ-3-1 | ||||
|
ОБТС на 48 Nрез. по ТЧ
|
МИ-3-2 | ||||
|
рез. по ТЧ
|
МИ-3-3 | ||||
|
ОБТС на 192 N
|
МИ-3-4 | ||||
|
рез. по ТЧ ОБТС на 192 N
|
МИ-3-5 | ||||
|
|
МИ-4 |
Рассчитана для работы по двум волокнам с цифровым потоком 155 Мбит/с (компактный мультиплексор SMS-150C). Обеспечивает выделение с каждого направления одного потока Е1 для ОТС, 6 потоков Е1 для ОБТС и транзит 56 потоков Е1 (максимальное количество выделяемых потоков на оконечном оборудовании –21 Е1). Может комплектоваться апп. ОБТС на 48 или 128Nи линейными комплектами резервирования по ТЧ. |
Устанавливается на малых железнодорожных станциях. Используется в исполнительном режиме. При комплектации линейными комплектами резервирования по ТЧ устанавливается на крайних станциях кольца нижнего уровня.
|
Без ОБТС без резервирования по ТЧ
|
МИ-4-0 |
|
ОБТС на 48 N |
МИ-4-1 | ||||
|
ОБТС на 48 Nрез. по ТЧ |
МИ-4-2
| ||||
|
рез. по ТЧ
|
МИ-4-3
| ||||
|
ОБТС на 128 N
|
МИ-4-4 | ||||
|
рез. по ТЧ ОБТС на 128 N
|
МИ-4-5 | ||||
|
|
МИ-5 |
Рассчитана на подключение с каждого направления одного цифрового потока Е1 по электрическому интерфейсуG703. Может комплектоваться апп. ОБТС на 48 или 128 Nи линейными комплектами резервирования по ТЧ.
|
Устанавливается на малых железнодорожных станциях. Используется в исполнительном режиме. При комплектации линейными комплектами резервирования по ТЧ устанавливается на крайних станциях кольца нижнего уровня.
|
Без ОБТС без резервирования по ТЧ |
МИ-5-0
|
|
ОБТС на 48 N |
МИ-5-1
| ||||
|
ОБТС на 48 Nрез. по ТЧ |
МИ-5-2
| ||||
|
рез. по ТЧ
|
МИ-5-3
| ||||
|
ОБТС на 128 N |
МИ-5-4
| ||||
|
рез. по ТЧ ОБТС на 128 N
|
МИ-5-5
| ||||
|
|
МИ-6 |
Рассчитана на подключение с каждого направления одного цифрового потока Е1 по электрическому интерфейсуG703 и 3-х цифровых потоков Е1 по электрическому интерфейсуG703 для внутренних связей.
|
Устанавливается на крупных железнодорожных станциях при организации распределенной сети ОТС. Используется в исполнительном режиме.
|
|
МИ-6-0 |
|
|
МИ-7 |
Рассчитана для работы по двум волокнам с цифровым потоком 34 Мбит/с. Обеспечивает выделение с каждого направления одного потока Е1 для ОТС, 3-х потоков Е1 для ОБТС и ПД и транзит 12 потоков Е1.
|
Устанавливается на малых железнодорожных станциях. Используется в исполнительном и распорядительном режимах.
|
Отличаются составом линейных |
МИ-7-0 |
|
комплектов (см. таблицу 1-2) |
МИ-7-1 |
Таблица 1-2
Ффйл Твблица 2 новая. xls
Таблица 2-1
|
№ п/п |
Группа |
Основные характеристики варианта комплектации аппаратуры |
Рекомендуемые условия применения |
Дополнительные характеристики |
Обозначение варианта комплектации |
|
1. |
СИР-1 |
Рассчитана для работы по одному волокну с цифровым потоком 8 Мбит/с. Обеспечивает выделение с каждого направления 4-х потоков Е1, используемых для ОТС, ОБТС и ПД. |
Устанавливается на средних и крупных железнодорожных станциях. Используется в распорядительном и исполнительном режимах (одновременно). |
Устанавливается на промежуточных станциях. Рассчитана на подключение до 7-ми пультов. Рассчитана на использование выделяемого с каждой стороны одного потока Е1 для ОТС. |
СИР-1-0 |
|
Используется в качестве мостовой станции. Рассчитана на подключение до 7-ми пультов. Рассчитана на использование выделяемых с каждой стороны до 4-х потоков Е1для ОТС. |
СИР-1-1 | ||||
|
Используется на крупных сортировочных станциях при организации распределенной сети ОТС. Рассчитана на использование для ОТС выделяемого с каждой стороны одного потока Е1. Имеет 3 интерфейса Е1для организации внутристанционной сети. Подключается до 7 пультов. |
СИР-1-2 | ||||
|
Используется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждой стороны 4-х потоков Е1и подключение до 7 пультов. Имеет линейные комплекты для организации кольца по каналам ТЧ. |
СИР-1-3 | ||||
|
Устанавливается на промежуточных станциях. Рассчитана на подключение до 14 пультов. Для ОТС используется по одному потоку Е1, выделяемого с каждой стороны. |
СИР-1-4 | ||||
|
Используется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждой стороны 4-х потоков Е1 и подключение до 14 пультов. |
СИР-1-5 | ||||
|
Используется на крупных сортировочных станциях при организации распределенной сети ОТС. Рассчитана на использование выделяемого для ОТС с каждой стороны одного потока Е1 . Имеет 3 интерфейса Е1 для организации внутристанционной сети. Подключается до 14 пультов. |
СИР-1-6 | ||||
|
Используется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждого направления 4-х потоков Е1и подключение до 14 пультов. Имеет линейные комплекты для организации кольца по каналам ТЧ.
|
СИР-1-7 | ||||
|
2. |
СИР-2 |
Рассчитана для работы по двум волокнам с цифровым потоком 34 Мбит/с. Обеспечивает выделение с каждого направления 4-х потоков Е1, используемых для ОТС, ОБТС и ПД и транзит 12 потоков Е1. Возможно выделение до 8 потоков Е1 с каждого направления и транзит 8 потоков Е1. |
Устанавливается на средних и крупных железнодорожных станциях. Используется в распорядительном и исполнительном режимах (одновременно). |
Устанавливается на промежуточных станциях. Рассчитана на подключение до 7-ми пультов. Рассчитана на использование выделяемого с каждой стороны одного потока Е1 для ОТС. |
СИР-2-0 |
|
Используется в качестве мостовой станции. Рассчитана на подключение до 7-ми пультов. Рассчитана на использование выделяемых с каждой стороны до 4-х потоков Е1для ОТС. |
СИР-2-1 | ||||
|
Используется на крупных сортировочных станциях при организации распределенной сети ОТС. Рассчитана на использование для ОТС выделяемого с каждой стороны одного потока Е1. Имеет 3(4) интерфейса Е1для организации внутристанционной сети. Подключается до 7 пультов. |
СИР-2-2 | ||||
|
Используется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждой стороны 4-х потоков Е1и подключение до 7 пультов. Имеет линейные комплекты для организации кольца по каналам ТЧ. |
СИР-2-3 | ||||
|
Устанавливается на промежуточных станциях. Рассчитана на подключение до 14 пультов. Для ОТС используется по одному потоку Е1, выделяемому с каждой стороны. |
СИР-2-4 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждой стороны 4-х потоков Е1 и подключение до 14 пультов. |
СИР-2-5 | ||||
|
Применяется на крупных сортировочных станциях при организации распределенной сети ОТС. Рассчитана на использование выделяемого для ОТС с каждой стороны одного потока Е1 . Имеет 3(4) интерфейса Е1 для организации внутристанционной сети. Подключается до 14 пультов. |
СИР-2-6 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждого направления 4-х потоков Е1и подключение до 14 пультов. Имеет линейные комплекты для организации кольца по каналам ТЧ.
|
СИР-2-7 | ||||
|
3. |
СИР-3 |
Рассчитана для работы по двум волокнам с цифровым потоком 34 Мбит/с. Обеспечивает выделение с каждого направления 8-ми потоков Е1, используемых для ОТС, ОБТС и ПД и транзит 8 потоков Е1. Комплектуется мультиплексором типа STM-1, работающим по 2-м отдельным волокнам. Для мостовых станций могут использоваться 2 шкафа. |
Устанавливается на средних и крупных железнодорожных станциях. Используется в распорядительном и исполнительном режимах (одновременно). |
Устанавливается на промежуточных станциях. Рассчитана на подключение до 7-ми пультов. Рассчитана на использование выделяемого с каждой стороны одного потока Е1 для ОТС. |
СИР-3-0 |
|
Используется в качестве мостовой станции. Рассчитана на подключение до 7-ми пультов. Рассчитана на использование выделяемых с каждой стороны до 4-х потоков Е1для ОТС. |
СИР-3-1 | ||||
|
Применяется на крупных сортировочных станциях при организации распределенной сети ОТС. Рассчитана на использование для ОТС выделяемого с каждой стороны одного потока Е1. Имеет 3(4) интерфейса Е1для организации внутристанционной сети. Подключается до 7 пультов. |
СИР-3-2 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждой стороны 4-х потоков Е1и подключение до 7 пультов. Имеет линейные комплекты для организации кольца по каналам ТЧ. |
СИР-3-3 | ||||
|
Устанавливается на промежуточных станциях. Рассчитана на подключение до 14 пультов. Для ОТС используется по одному потоку Е1, выделяемому с каждой стороны. |
СИР-3-4 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждой стороны 4-х потоков Е1 и подключение до 14 пультов. |
СИР-3-5 | ||||
|
Применяется на крупных сортировочных станциях при организации распределенной сети ОТС. Рассчитана на использование выделяемого для ОТС с каждой стороны одного потока Е1 . Имеет 3(4) интерфейса Е1 для организации внутристанционной сети. Подключается до 14 пультов. |
СИР-3-6 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждого направления 4-х потоков Е1и подключение до 14 пультов. Имеет линейные комплекты для организации кольца по каналам ТЧ.
|
СИР-3-7 | ||||
|
|
СИР-4 |
Рассчитана для работы по двум волокнам с цифровым потоком 155 Мбит/с. Обеспечивает выделение с каждого направления 7-ми потоков Е1, используемых для ОТС, ОБТС и ПД, и транзит 56 потоков Е1. Обеспечивает выделение максимально до 21 потока Е1. |
Устанавливается на средних и крупных железнодорожных станциях. Используется в распорядительном и исполнительном режимах (одновременно). |
Устанавливается на промежуточных станциях. Рассчитана на подключение до 7-ми пультов. Рассчитана на использование выделяемого с каждой стороны одного потока Е1 для ОТС. |
СИР-4-0 |
|
Применяется в качестве мостовой станции. Рассчитана на подключение до 7-ми пультов. Рассчитана на использование выделяемых с каждой стороны до 4-х потоков Е1для ОТС. |
СИР-4-1 | ||||
|
Применяется на крупных сортировочных станциях при организации распределенной сети ОТС. Рассчитана на использование для ОТС выделяемого с каждой стороны одного потока Е1. Имеет 3 интерфейса Е1для организации внутристанционной сети. Подключается до 7 пультов. |
СИР-4-2 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждой стороны 4-х потоков Е1и подключение до 7 пультов. Имеет линейные комплекты для организации кольца по каналам ТЧ. |
СИР-4-3 | ||||
|
Устанавливается на промежуточных станциях. Рассчитана на подключение до 14 пультов. Для ОТС используется по одному потоку Е1, выделяемого с каждой стороны. |
СИР-4-4 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждой стороны 4-х потоков Е1 и подключение до 14 пультов. |
СИР-4-5 | ||||
|
Применяется на крупных сортировочных станциях при организации распределенной сети ОТС. Рассчитана на использование выделяемого для ОТС с каждой стороны одного потока Е1 . Имеет 3 интерфейса Е1 для организации внутристанционной сети. Подключается до 14 пультов. |
СИР-4-6 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждого направления 4-х потоков Е1и подключение до 14 пультов. Имеет линейные комплекты для организации кольца по каналам ТЧ.
|
СИР-4-7 | ||||
|
|
СИР-5 |
Имеет только электрические интерфейсы Е1 поG703. |
Устанавливается на средних и крупных железнодорожных станциях. Используется в распорядительном и исполнительном режимах (одновременно). |
Устанавливается на промежуточных станциях. Рассчитана на подключение до 7-ми пультов. Рассчитана на использование выделяемого с каждой стороны одного потока Е1 для ОТС. |
СИР-5-0 |
|
Применяется в качестве мостовой станции. Рассчитана на подключение до 7-ми пультов. Рассчитана на использование выделяемых с каждой стороны до 4-х потоков Е1для ОТС.
|
СИР-5-1 | ||||
|
применяется на крупных сортировочных станциях при организации распределенной сети ОТС. Рассчитана на использование для ОТС выделяемого с каждой стороны одного потока Е1. Имеет 3 интерфейса Е1для организации внутристанционной сети. Подключается до 7 пультов. |
СИР-5-2 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждой стороны 4-х потоков Е1и подключение до 7 пультов. Имеет линейные комплекты для организации кольца по каналам ТЧ. |
СИР-5-3 | ||||
|
Устанавливается на промежуточных станциях. Рассчитана на подключение до 14 пультов. Для ОТС используется по одному потоку Е1, выделяемого с каждой стороны. |
СИР-5-4 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждой стороны 4-х потоков Е1 и подключение до 14 пультов. |
СИР-5-5 | ||||
|
Применяется на крупных сортировочных станциях при организации распределенной сети ОТС. Рассчитана на использование выделяемого для ОТС с каждой стороны одного потока Е1 . Имеет 3 интерфейса Е1 для организации внутристанционной сети. Подключается до 14 пультов. |
СИР-5-6 | ||||
|
Применяется в качестве мостовой станции. Рассчитана на использование для ОТС выделяемых с каждого направления 4-х потоков Е1и подключение до 14 пультов. Имеет линейные комплекты для организации кольца по каналам ТЧ. |
СИР-5-7 |
Таблица 2-2
Файл "Таблица 2 нов. xls"
Таблица 3-1
|
№ п/п |
Группа |
Основные характеристики варианта комплектации аппаратуры |
Рекомендуемые условия применения |
Дополнительные характеристики |
Обозначение варианта комплектации |
|
1. |
РС-1 |
Рассчитана для работы по одному волокну с цифровым потоком 8 Мбит/с. Обеспечивает выделение с каждого направления 4-х потоков Е1, используемых для ОТС, ОБТС и ПД. Имеет 3 интерфейса Е1для организации связи внутри ЕДЦУ. |
Используется в качестве одной из распорядительных станций ЕДЦУ. |
Предусмотрена организация до 8-ми рабочих мест поездных диспетчеров (пульт ПДС и пульт ПРС) или 16 рабочих мест диспетчеров других служб. Для ОТС используется 4 потока Е1каждого направления. |
РС-1-0 |
|
Предусмотрена организация до 4-х рабочих мест поездных диспетчеров или 8-ми рабочих мест диспетчеров других служб. Для ОТС используется 2 потока Е1с каждого направления. |
РС-1-1 | ||||
|
Предусмотрена организация до 8-ми рабочих мест поездных диспетчеров (пульт ПДС и пульт ПРС) и 8-ми рабочих мест диспетчеров других служб . Для ОТС используется 4 потока Е1каждого направления. |
РС-1-2 | ||||
|
|
РС-2 |
Рассчитана для работы по двум волокнам с цифровым потоком 34 Мбит/с. (мультиплексор ТЛС-31) Обеспечивает выделение с каждого направления 4-х потоков Е1, используемых для ОТС, ОБТС и ПД, и транзит 12 потоков Е1. Имеет 3 интерфейса Е1для организации связи внутри ЕДЦУ.
|
Используется в качестве одной из распорядительных станций ЕДЦУ. |
Предусмотрена организация до 8-ми рабочих мест поездных диспетчеров (пульт ПДС и пульт ПРС) или 16 рабочих мест диспетчеров других служб. Для ОТС используется 4 потока Е1с каждого направления. |
РС-2-0 |
|
Предусмотрена организация до 4-х рабочих мест поездных диспетчеров или 8-ми рабочих мест диспетчеров других служб. Для ОТС используется 2 потока Е1с каждого направления.
|
РС-2-1 | ||||
|
Предусмотрена организация до 8-ми рабочих мест поездных диспетчеров (пульт ПДС и пульт ПРС) и 8-ми рабочих мест диспетчеров других служб . Для ОТС используется 4 потока Е1каждого направления.
|
РС-2-2 | ||||
|
|
РС-3 |
Рассчитана для работы по двум волокнам с цифровым потоком 34 Мбит/с. Обеспечивает выделение с каждого направления 8-и потоков Е1, используемых для ОТС, ОБТС и ПД, и транзит 8 потоков Е1. Имеет 3 интерфейса Е1для организации связи внутри ЕДЦУ. Комплектуется мультиплексором STM-1, работающим по двум отдельным волокнам.
|
Используется в качестве одной из распорядительных станций ЕДЦУ. |
Предусмотрена организация до 8-ми рабочих мест поездных диспетчеров (пульт ПДС и пульт ПРС) или 16 рабочих мест диспетчеров других служб. Для ОТС используется 4 потока Е1с каждого направления.
|
РС-3-0 |
|
Предусмотрена организация до 4-х рабочих мест поездных диспетчеров или 8-ми рабочих мест диспетчеров других служб. Для ОТС используется 2 потока Е1с каждого направления.
|
РС-3-1 | ||||
|
Предусмотрена организация до 8-ми рабочих мест поездных диспетчеров (пульт ПДС и пульт ПРС) и 8-ми рабочих мест диспетчеров других служб. Для ОТС используется 4 потока Е1каждого направления.
|
РС-3-2 | ||||
|
|
РС-4 |
Рассчитана для работы по двум волокнам с цифровым потоком 155 Мбит/с (SMS-150С). Обеспечивает выделение с каждого направления 7-ми потоков Е1, используемых для ОТС, ОБТС и ПД, и транзит 56 потоков Е1. Имеет 3 интерфейса Е1для организации связи внутри ЕДЦУ.
|
Используется в качестве одной из распорядительных станций ЕДЦУ. |
Предусмотрена организация до 8-ми рабочих мест поездных диспетчеров (пульт ПДС и пульт ПРС) или 16 рабочих мест диспетчеров других служб. Для ОТС используется 4 потока Е1с каждого направления.
|
РС-4-0 |
|
Предусмотрена организация до 4-х рабочих мест поездных диспетчеров или 8-ми рабочих мест диспетчеров других служб. Для ОТС используется 2 потока Е1с каждого направления.
|
РС-4-1 | ||||
|
Предусмотрена организация до 8-ми рабочих мест поездных диспетчеров (пульт ПДС и пульт ПРС) и 8-ми рабочих мест диспетчеров других служб. Для ОТС используется 4 потока Е1каждого направления.
|
РС-4-2 | ||||
|
|
РС-5 |
Имеет только электрические линейные интерфейсы Е1поG703. Имеет 3 интерфейса Е1для организации связи внутри ЕДЦУ.
|
Используется в качестве одной из распорядительных станций ЕДЦУ. |
Предусмотрена организация до 8-ми рабочих мест поездных диспетчеров (пульт ПДС и пульт ПРС) или 16 рабочих мест диспетчеров других служб. Для ОТС используется 4 потока Е1с каждого направления.
|
РС-5-0 |
|
То же, но в одном шкафу две установки.
|
РС-5-0-1
| ||||
|
Предусмотрена организация до 4-х рабочих мест поездных диспетчеров или 8-ми рабочих мест диспетчеров других служб. Для ОТС используется 2 потока Е1с каждого направления.
|
РС-5-1 | ||||
|
То же, но в одном шкафу две установки.
|
РС-5-1-1
| ||||
|
Предусмотрена организация до 8-ми рабочих мест поездных диспетчеров (пульт ПДС и пульт ПРС) и 8-ми рабочих мест диспетчеров других служб. Для ОТС используется 4 потока Е1каждого направления.
|
РС-5-2 | ||||
|
То же, но в одном шкафу две установки.
|
РС-5-2-1 |
Таблица 3-2
Файл Таблица 2 нов.xls
