Задание конфигурации аппаратуры для системы контроля и сигнализации
Для задания конфигурации системы связи подключите к лицевому разъему платы КС-04 персональный компьютер из комплекта КПО-02 ИСПТ.465919.005 (шнур для подключения компьютера входит в состав комплекта).
В случае поставки аппаратуры с комплектом КПО-01 ИСПТ.465919.004, для задания конфигурации системы используйте ПК с характеристиками, оговоренными в паспорте на комплект. Схема подключения приведена на рисунке 10. При этом рабочие программы должны быть предварительно скопированы с дискет в ПК.
Рисунок 10 - Схема соединения платы КС-04 с ПК по последовательному порту.
Полная информация о порядке администрирования конфигурации сети приведена в руководстве оператора ИСПТ.00007-01 34 01, поставляемом совместно с пакетом прикладных программ для аппаратуры ТЛС-31.
Перечень режимов работы изделия Режимы работы плат лт-328, лт-329
Режим блокировки САОЛ
Если при пусконаладочных работах требуется заблокировать САОЛ (то есть принудительно, независимо от входного оптического сигнала включить лазер), то выключатель ЗАПРЕТ следует поставить в положение ON.
Для того, чтобы отключить САОЛ на определенное время, следует нажать на кнопку ВКЛ ЛД, при этом:
- если кнопка ВКЛ ЛД удерживается менее 2 с , САОЛ отключается на 2 с;
- если кнопка ВКЛ ЛД удерживается более 2 с , САОЛ отключается на 1 мин.
При включении питания САОЛ отключается на 1 мин.
При отключении САОЛ загорается индикатор АВ.
Режим включения шлейфов

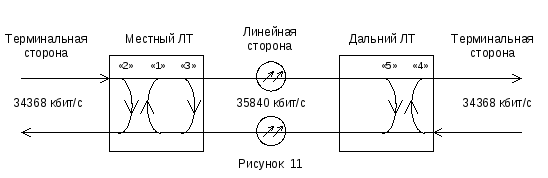

Схема включения шлейфов обеспечивает местное и удаленное управление тестовыми шлейфами. Все виды шлейфов включаются с помощью выключателей «1-5» группы ШЛЕЙФ. Схема включения шлейфов показана на рисунке 11.
Шлейфы «1», «2», «4», «5» переключают сигнал 34368 кбит/с без учета дополнительных каналов. Шлейф «3» переключает линейный сигнал 35840 кбит/с и воспринимается приемной стороной как обычный сигнал.
При включении любого из шлейфов, в том числе и с дальнего ЛТ, загорается индикатор ШЛЕЙФ.
ВНИМАНИЕ: ПРИ ВКЛЮЧЕНИИ ШЛЕЙФОВ НЕ СЛЕДУЕТ ДОПУСКАТЬ ОБРАЗОВАНИЯ ЗАМКНУТЫХ КОЛЕЦ.
Режимы работы платы сс-04
Режим вызова
Для проведение служебных переговоров необходимо нажать тумблер ПОДКЛ МТ на лицевой панели платы. При этом на лицевой панели платы загорается индикатор МТ и на цифровом индикаторе светятся цифры "00".
Для осуществления общего вызова необходимо нажать тумблер ВЫЗОВ.
Для осуществления избирательного вызова при помощи кнопки НАБОР Nпроизводится установка двухразрядного десятичного числа, соответствующего номеру вызываемого абонента, фиксируемого на цифровом индикаторе. При нажатии тумблера ВЫЗОВ производится передача вызывного сигнала.
Режим приема вызова
При поступлении вызова на лицевой панели платы СС-04 загорается индикатор ВЫЗОВ, на цифровом индикаторе отображается номер вызывающей станции и срабатывает звуковая сигнализация.
Для восстановления цифрового транзита после окончания служебных переговоров необходимо нажать тумблер ПОДКЛ МТ. При этом индикатор МТ должен погаснуть, а на цифровом индикаторе должен фиксироваться номер местной станции.
Режимы работы платы ск-13.
Плата СК-13 имеет стык по шине дополнительных каналов с обеими платами ЛТ (ЛТа и ЛТб), установленными в блок ЕПМ-6. При этом, в исходном исполнении плата СК-13 работает в режиме "ПЕРЕДАЧА -А / ПРИЕМ - Б", т.е. отправляет информацию по шине дополнительных каналов на плату ЛТа, а принимает информацию от платы ЛТб. При установке платы на удаленной станции, где устанавливается только комплект ЛТа, необходимо установить режим "ПРИЕМ - А / ПЕРЕДАЧА - Б". Для этого необходимо установить перемычку "1""2".
Работа по симметричной паре
Перемычки не устанавливаются.
Работа по 75-омному коаксиальному кабелю
Установить три перемычки "75".
Режим переприема канала синхронизации
Организуется при необходимости только для плат СК-13, установленных на промежуточной станции линейного тракта.
Переключатель ШЛЕЙФ установить в положение ВКЛ (в сторону надписи ШЛЕЙФ).
