Организация системы служебной связи в системе передачи с использованием аппаратуры тлс-31

Плата СС-04 предназначена для организации служебных переговоров вдоль линейного тракта. Связь между станциями осуществляется по выделенному двустороннему каналу 64 кбит/с в каждом направлении.

Переговоры осуществляются через микротелефонную трубку.

Вызов абонента, как общий, так и селективный, осуществляется двухчастотным кодом 2 из 8 ( стандарт DTMF). Этот код обеспечивает 16 комбинаций сигнальных частот, 10 из которых используются для набора цифр номера, соответствующего вызываемой станции.

В данной системе номер вызываемой станции состоит из двух цифр, что обеспечивает максимальное число вызываемых абонентов до 99.

Для ограничения числа аналого-цифровых и цифро-аналоговых преобразований и, следовательно, уровня модуляционных искажений (шумов квантования), при отсутствии служебных переговоров на каждой станции происходит транзит потока данных.

При проведении служебных переговоров происходит разрыв цифрового транзита. Цифровой сигнал декодируется в аналоговую форму. Полученный аналоговый сигнал суммируется с сигналами от микротелефонной трубки и вызывного устройства. Производится

аналого-цифровое преобразование суммарного сигнала и цифровой сигнал передается далее в данном направлении.

При селективном вызове на приеме происходит декодирование двухчастотного вызывного сигнала и, в случае совпадения дешифрированного номера с номером данной станции, включается звуковая сигнализация, загорается индикатор ВЫЗОВ, на цифровом индикаторе отображается номер вызывающей станции. Одновременно на передачу подается прерывистый тональный сигнал контроля осуществления вызова (сигнал ответа).

По окончании служебных переговоров происходит восстановление цифрового транзита.

Описание и работа составных частей изделия Описание и работа платы кс-04

Структурная схема платы КС-04 приведена на рисунке 4.

Плата КС-04 в зависимости от конфигурации системы телеконтроля формирует пакеты запросов по интерфейсам JBAS, 2048 кбит/с,Q2. Ответная информация обрабатывается микроконтроллером по программе, записанной в ПЗУ, и по запросу выдается в ПК и системуTMN. Конфигурация устанавливается программой инсталляции и хранится в схеме ФЛЭШ.

Питание платы КС-04 осуществляется от преобразователя напряжения, установленного на плате, обеспечивающего вторичное напряжение питания 5В.

При возникновении любой неисправности включается индикатор аварии блока на лицевой панели платы КС-04, а на экран ПК автоматически выводится аварийная информация.

Ниже приведен перечень функциональных узлов платы КС-04, приведенных на рисунке 2:

- микроконтроллер - МК;

- оперативное запоминающее устройство - ОЗУ;

- электрически перепрограммируемое ПЗУ - ФЛЭШ;

- схема сброса;

- интерфейс RS232;

- интерфейс RS485;

- контроллер протокола HDLC;

- ПЛИС;

- реле аварий (К1 - К4);

- преобразователь напряжения.

Микроконтроллер в соответствии с программой, записанной в ПЗУ (или во внутреннем ПЗУ программ), управляет всеми узлами схемы.

Микросхема ФЛЭШ памяти хранит информацию о номере станции, номере блока, идентификаторе вида оборудования, конфигурации платы КС-04, конфигурации сети (при наличии в системе передачи сети системы обслуживания).

Цепь ALRBLуправляет работой светового индикатора (HL2) общей аварии блока.

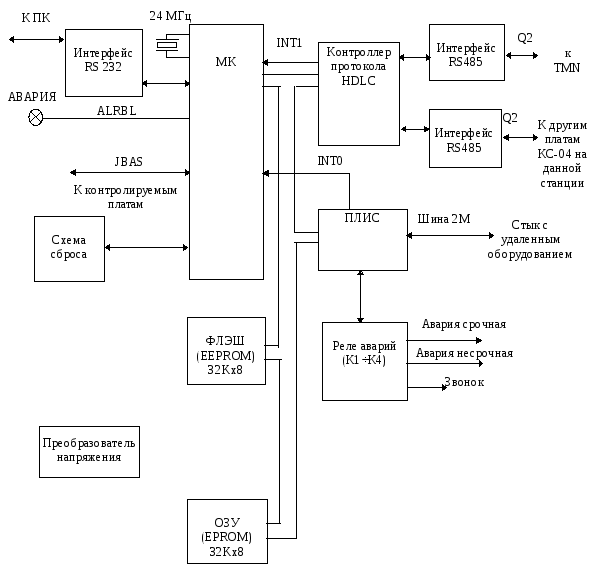

Рисунок 4. Структурная схема платы КС-04

Микросхема последовательного интерфейса работает совместно с последовательным портом микроконтроллера и служит для преобразования уровней ТТЛ сигналов в уровни по стандарту RS232, обеспечивая взаимодействие с ПК.

Контроллер протокола HDLCпод управлением МК формирует пакеты информации в соответствии с протоколомHDLCи через интерфейсRS485 обеспечивает взаимодействие по шине общестоечной сигнализации с другими блоками, а также передачу информации в системуTMN.

Микросхема ПЛИС из 2 Мбит/с потока выделяет поток 64 кбит/с и выставляет прерывание INT0, по которому МК считывает байт данных, управляет интерфейсомRS485, выполняет функции защелки младшего адреса. Для передачи информации в канал 64 кбит/с МК должен записать байт данных по определенному адресу в ПЛИС, инициируя тем самым передачу. По окончании передачи байта ПЛИС снова выставляет прерываниеINT0. По окончании пакета передачи МК блокирует вновь выставленное прерывание, что приводит к блокированию передачи ПЛИС.

Реле аварий предназначены для вывода информации на транспарант.

Преобразователь напряжения преобразует первичное напряжение 60 В, поступающее с внутреннего разъема платы, в напряжение 5 В для работы платы КС-04.

Описание работы остальных плат приведено в паспортах на соответствующие комплекты.
