Расчет и подбор опор.

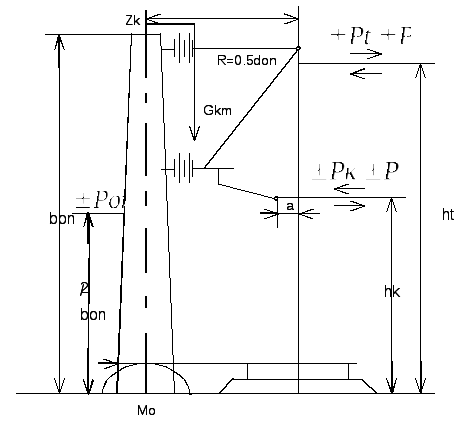

2. Составляем расчетную схему действия нагрузок на опору.

3. Нагрузки действующие на 1пог.м подвески сводим в таблицу 7.

Таблица 7

Нагрузки	Расчетный режим
	Гололед с ветром	Максимальный ветер	Минимальная температура
1.Нагрузка от веса проводов,	2,938	1.77	1.77
2. Нагрузка от веса гололеда на провода,	0.44	–	–
3.Нагрузка от давления ветра на несущий трос,	0.48	1,3	–
4. Нагрузка от давления ветра на контактный провод,	0.54	1,52	–

Открытое место:

а) Режим гололёда с ветром

3. Определяем нагрузки, действующие в пролете.

3.1 Вертикальные нагрузки:

а) Режим гололед с ветром:

где– погонная нагрузка от собственного веса проводов подвески (несущий трос, контактный провод и струн), даН/м;

– погонная нагрузка от веса гололёда на проводах контактной подвески, даН/м;

– длина пролёта на кривой, м;

– вес гирлянды изоляторов, даН/м; .

б) Режим максимального ветра и минимальной температуры:

3.2 Горизонтальные нагрузки.

А) Режим максимального ветра:

б) Режим гололед с ветром:

3.3 Нагрузка от давления ветра на опору.

А) Режим гололед с ветром.

где – аэродинамический коэффициент лобового сопротивления, принимаемый 0,7 – для конических опор;

– ветровой коэффициент, ;

– скорости ветра, м/с;

– площадь сечения опоры, м²; для опор типа С (СО, СС) площадь сечения можно принять равной 3,46 м².

б) Режим максимального ветра.

3.4 Нагрузка от изменения направления несущего троса на кривой.

а) Режим гололёда с ветром для несущего троса:

б) Режим максимального ветра для несущего троса:

в) Режим минимальной температуры для несущего троса:

в) Горизонтальная нагрузка от излома контактного провода на кривой для трёх расчётных режимов

где Т – принимают по инструкции ЦЭ-2;

К – натяжение контактного провода, принято по предыдущим данным.

Данные расчетов сводим в таблицу 8.

Таблица 8

Расчётный режим	Действующие нагрузки
Гололёд с ветром	116	72	42,32	71,2	187,5	120	120
Максимальный ветер	132	82	51,92	72	67,5	113,3	113,3
Минимальная температура	116	72	42,32	71,2	187,5	133,3	133,3

4.Максимальный изгибающий момент на УОФ определяется по формуле:

где – диаметр нижней части опоры принимаемый 0,492 м.

4.1. Расчёт изгибающего момента опоры, устанавливаемой на внешней стороне кривой (направление ветра к пути).

А) Режим максимального ветра

б) В режиме минимальной температуры

в) Режим гололед с ветром:

4.2. Расчёт изгибающего момента опоры, устанавливаемой на внутренней стороне кривой (направление ветра к пути).

а) Режим минимальной температуры:

б) Режим максимального ветра:

в) Режим гололед с ветром:

4.5.Расчёт изгибающего момента опоры, устанавливаемой на внешней стороне кривой (направление ветра к полю).

а) Режим гололед с ветром:

б) Режим максимального ветра:

4.5. Расчёт изгибающего момента опоры, устанавливаемой на внутренней стороне кривой (направление ветра к полю).

А) Режим гололед с ветром:

б) Режим максимального ветра

По исходным данным производим выбор промежуточной опоры, выбранную опору сносим в таблицу 10.

Таблица 9

Тип стойки	Размер стойки, мм				Масса, кг
	L	d1	d2	δ
СС-136,6-1	13600	290	492	60	2,1

Таблица 10

Марка стоек	Обозначение несущих способностей	Нормативныйизгибающий момент	Длина стойки	Количество проволок при диаметре, мм		Диаметр стержней, мм
				4	5
СС-136,6-1	1	44(4,5)	13600	32	24	10
