Правила изображения графических символов

Наименование, обозначение и размеры графических символов в схеме алгоритма (в блок-схеме) и обозначаемые ими функции в алгоритме и программе должны соответствовать указанным в таблице Е.1. Соотношение между размером (а) и (в) рекомендуется выдерживать как 1:1,5 (1:2). Размер (а) должен выбираться из следующих числовых значений: 10, 15, 20, 25, .. мм.

Таблица Е.1 – Графические символы в схеме алгоритма

Наименование

Обозначение

Функция

1 Пуск – останов

(Начало – конец)

Начало, конец, прерывание процесса обработки данных и программ

Преобразование данных в форму, пригодную для обработки (ввод) или отображения результатов обработки (вывод). Носитель данных неопределен

2 Ввод – вывод

данных

3 Ручной ввод

данных

Ввод данных вручную с клавиатуры или переключателем

4 Ручная операция

Автономный процесс, выполняемый вручную или при помощи средств, действующих неавтоматически

Продолжение П Е

Продолжение таблицы Е.1

Наименование

Обозначение

Функция

5 Процесс

Выполнение операций.

Вычисления

Выбор направления выполнения алгоритма или программы в зависимости от некоторых переменных условий

6 Решение (логический процесс)

7 Граница цикла

Графический символ, используемый в циклах: цикл – “пока” и цикл – “до”

8 Модификация

команд

Выполнение операций, меняющих данные, команды или группы команд (вариант цикла “с параметром)”

Использование ранее созданных и отдельно описанных алгоритмов или программ (подпрограмм, процедур, функций)

9 Предопределенный процесс (подпрограмма)

Продолжение П Е

Продолжение таблицы Е.1

Наименование

Обозначение

Функция

10 Дисплей

Представление данных на экране для визуального наблюдения

11 Документ

Данные, представленные на жестком носителе в удобочитаемой форме (данные на бумаге, на бланках)

12 Запоминающее устройство с прямым доступом

R=a

Данные хранятся в запоминающем устройстве с прямым доступом ( жесткий или гибкий магнитный диск)

R

R

R

в

13 Линия потока

Указание последовательности связей между символами

14 Комментарий

Внесение пояснений в схему алгоритма

Окончание П Е

Окончание таблицы Е.1

Наименование

Обозначение

Функция

15 Соединитель страничный

Указание связи между прерванными линиями потока, связывающими символы на листе

16 Соединитель межстраничный

Указание связи между разъединенными частями схемы алгоритма, расположенных на разных листах и прерванного на линиях потока

Приложение Ж

Пример оформления слайдов презентации

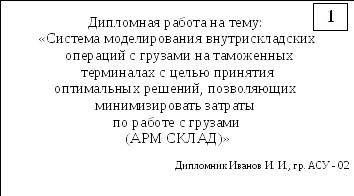

Слайд № 1

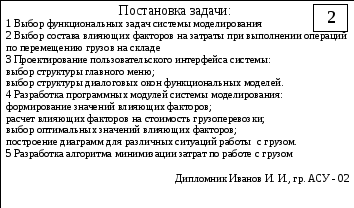

Слайд № 2

Приложение И

Пример оформления списка использованных источников

1 Гречихин, А. А. Вузовская учебная книга. Типология, стандартизация, компьютеризация: учебно-методическое пособие в помощь автору и редактору / А. А. Гречихин, Ю. Г. Древс. – М.: Московский гос. ун-т печати, 2000. – 256 с.

2 Сван, Т. Основы программирования в Delphi для Windows 2000. Киев: Диалектика, 2002. – 490 с.

3 ГОСТ 7.1–2003. Библиографическая запись. Библиографическое описание. Общие требования и правила составления. – Введ. 2004–07–01. – М.: Госстандарт России, 2003. – 171 с.

4 Справочная книга редактора и корректора. Редакционно-техническое оформление издания / составл. и общ. ред. А. Э. Мильчина. – 2-е перераб. изд. – М.: Книга, 1985. – 576 с.

5 Ситников, Н. Б. Использование функции износа в математической модели процесса бурения скважин // Изв. вузов. Горный журнал. – 2002. – № 7. – С. 52 – 56.

6 Пат. 2187888 Российская Федерация, МПК7 H 04 В 1/38, Н 04 J 13/00. Приемопередающее устройство. / В. И. Чугаева; заявитель и патентообладатель Воронеж. науч.-ислед. ин-т связи. — № 2000131736/09 ; заявл. 18.12.00 ; опубл. 20.08.02, Бюл. № 23 (II ч.). — 3 с. : ил.

7 А. с. 1007970 СССР, МКИ3 В 25 J 15/00. Устройство для захвата неориентированных деталей типа валов [Текст] / В. С. Ваулин, В. Г. Кемайкин (СССР). – № 3360585/25-08 ; заявл. 23.11.81 ; опубл. 30.03.83, Бюл. № 12. – 2 с. : ил.

8 Академия здоровья: науч.-попул. газ. о здоровом образе жизни : прил. к журн. «Аквапарк» / учредитель "Фирма «Вивана». – 2001, июнь – М., 2001. – 8 полос. – Еженед. 2001, № 1-24. – 10000 экз. ; 2002, № 1(25)-52(77). – 15000 экз.

9 Бюрер, К. От ремесла к науке: поиск основных принципов разработки. – Режим доступа : http://www.interface.ru/rational/science.htm.

11 ГОСТ 7.90–2007. (Система стандартов по информации, библиотечному и издательскому делу). Универсальная десятичная классификация. – Режим доступа: http://protect.gost.ru/v.aspx.control

12 Решение оптимизационной задачи линейного программирования. – Режим доступа: http://humanities.edu.ru/db/msg/2322

Составители: Борис Борисович Зобнин, профессор,

Валентин Александрович Боровков, доцент

РУКОВОДСТВО

ПО ВЫПОЛНЕНИЮ И ОФОРМЛЕНИЮ

ВЫПУСКНОЙ

КВАЛИФИКАЦИОННОЙ РАБОТЫ

(ДИПЛОМНОГО ПРОЕКТА)

для студентов специальности
