Поляризация диэлектриков
Диэлектрик в электрическом поле
Основным, характерным для любого диэлектрика процессом, возникающим при воздействии на него электрического напряжения, является поляризация.
Поляризация – ограниченное смещение связанных зарядов или ориентация дипольных молекул.
О явлениях, обусловленных поляризацией диэлектрика, можно судить по значению диэлектрической проницаемости, а также угла диэлектрических потерь, если поляризация сопровождается рассеянием энергии, вызывающим нагрев диэлектрика.
В нагреве технического диэлектрика могут участвовать немногочисленные содержащиеся в нем свободные заряды, обуславливающие возникновение под воздействием электрического напряжения малого сквозного тока, проходящего через толщу диэлектрика и по его поверхности.
Наличием сквозного тока объясняется явление электропроводности технического диэлектрика, численно характеризуемой значениями удельной объемной электрической проводимости и удельной поверхностной электрической проводимости, являющимися обратными соответствующим значениям удельных объемногоиповерхностногоэлектрических сопротивлений.

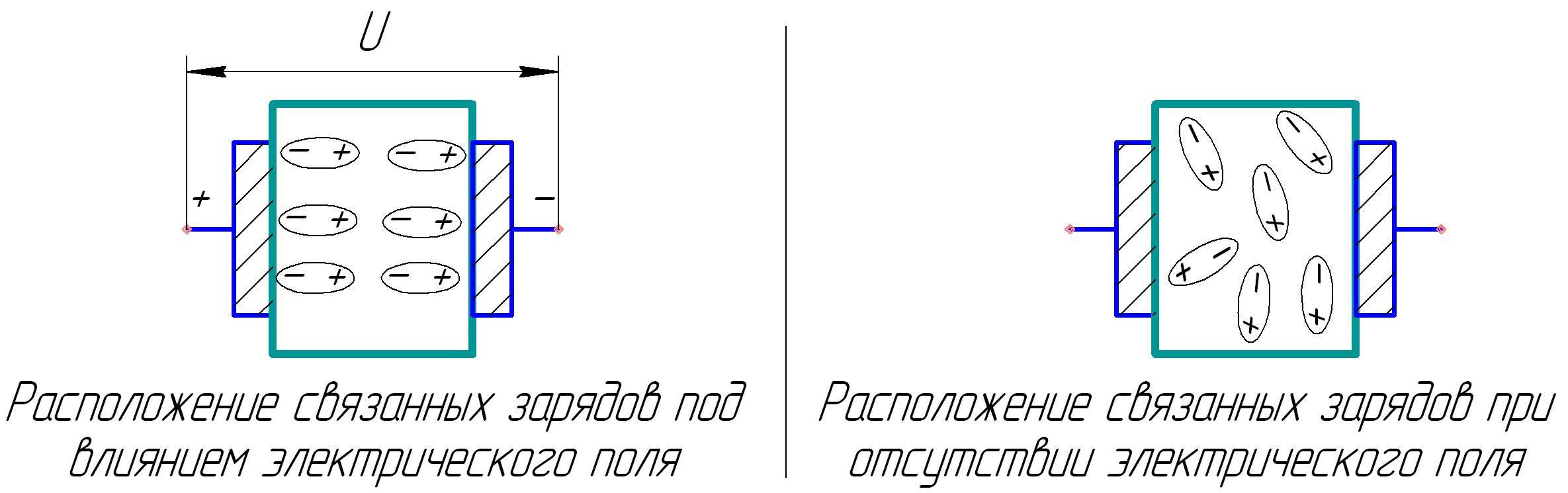

В чем же заключается принцип поляризации? Под влиянием электрического поля связанные электрические заряды диэлектрика смещаются в направлении действующих на них сил и тем больше, чем выше напряженность поля. При снятии электрического поля заряды возвращаются в исходное состояние. В полярных диэлектриках, содержащих дипольные молекулы, воздействие электрического поля вызывает еще и ориентацию диполей в направлении поля. При отсутствии поля диполи дезориентируются вследствие теплового движения.
Большинство диэлектриков характеризуются линейной зависимостью электрического смещения, т.е. поляризации от напряженности электрического поля, созданного в диэлектрике. Особую группу составляют диэлектрики, в которых с изменением напряженности поля смещение меняется нелинейно, обнаруживая насыщение при некотором значении напряженности поля. Такие диэлектрики называются сегнетоэлектриками.Наименование «сегнетоэлектрик» связано с тем, что нелинейность поляризации впервые была обнаружена у сегнетовой соли. Именно с помощью данного вещества в 1855 французкий аптекарь открыл явление электрического старения, выражающееся в уменьшении диэлектрической проницаемости со временем.
- для большинства линейных диэлектриков;
- для сегнетоэлектриков, так называемых
нелинейных диэлектриков,
где Р-поляризованность;
- электрическая постоянная,
;
-
относительная диэлектрическая
проницаемость.
Как я уже говорил, любой диэлектрик с нанесенными на него электродами, включенными в электрическую цепь, может рассматриваться как конденсатор определенной емкости.
Вам известно, что электрическое поле
изображают с помощью силовых линий.
Напряженность электрического поля
,
характеризуется силой
,
действующей на точечный электрический
зарядQ, помещенный в это
поле.
Для плоского конденсатора напряженность однородного поля определяется из выражения:
где
-
напряжение между пластинами;
d– расстояние между заряженными пластинами.
Электрические заряды размещаются по
поверхности проводника и характеризуются
поверхностной плотностью заряда
,
определяемой из равенства:
Если известна напряженность однородного электрического поля, то поверхностную плотность заряда можно определить из выражения:
где
- электрическая постоянная,
.
Векторная величина
где
– вектор электрического смещения,
направлен от положительного заряда к
отрицательному.
Если же в поле плоского конденсатора
поместить диэлектрик, то часть
электрического смещения будет обусловлена
егополяризацией. Заряд конденсатора
будет складываться из заряда
,
который присутствовал на электродах,
если бы их разделял вакуум, и заряда
,
который обусловлен поляризацией
диэлектрика, фактически разделяющего
электроды:
.
Одной из важнейших характеристик
диэлектрика является его относительная
диэлектрическая проницаемость.Эта
величинапредставляет собой отношение
заряда Q, полученное при некотором
напряжении на конденсаторе, содержащем
данный диэлектрик, к заряду
,
который можно было бы получить в
конденсаторе тех же размеров и при том
же напряжении, если бы между электродами
находился вакуум.
Из выражения следует, что относительная диэлектрическая проницаемость любого вещества больше единицы и равна единице только для вакуума. Соотношение приведенное выше может быть представлено в виде
где
– емкость, которую имел бы конденсатор,
если бы его электроды разделял бы вакуум.
Из формулы видно, что диэлектрическую
проницаемость вещества
можно определить как отношение емкости
конденсатора с данным диэлектриком к
емкости конденсатора тех же размеров,
диэлектриком которого является вакуум.
