Библиографический список

1.Левицкий, В.С. Машиностроительное черчение и автоматизация выполнения чертежей: учеб. для втузов / В.С. Левицкий. – 5-е изд., испр. и

доп. – М.: Высш. шк., 2001.

2.Чекмарев, А.А. Инженерная графика: учеб. / А.А. Чекмарев. – 7-е

изд., стер. – М.: Высш. шк., 2006.

3.Боголюбов, С.К. Инженерная графика: учеб. / С.К. Боголюбов. – 3-

еизд., испр. и доп. – М.: Машиностроение, 2006.

4.Сборник нормативных документов ЕСКД. Серии 2.000…, 2.100…, 2.300…, 2.400…, 2.700…. [Электронный ресурс] / ВятГУ, каф. НГиЧ, Научная библиотека ВятГУ. – Киров, 2006.

5.Буравлева, Е.Г. Машиностроительное черчение [Текст]: учебно-

справ. пособие / Е.Г. Буравлева, Е.Н. Пировских; ВятГУ, ФСиА, каф.НГиЧ.

– Киров: [б.и.], 2011.

6. Буравлева, Е.Г. Разработка и оформление конструкторской доку-

ментации на сборочную единицу[текст]: метод указания / Е.Г. Буравлева,

Е.Н. Пировских, Т.В. Шангина; ВятГУ, ФСиА, каф. НГиЧ. – Киров: [б.и.], 2011.

7. Буравлева, Е.Г. Чертежи (эскизы) деталей [текст]: учеб. пособие /

Е.Г. Буравлева, Ю.Н. Наговицын; ВятГУ, ИСФ, каф. НГиЧ. – Киров: [б.и.], 2006.

55

Контрольные вопросы по теме «Сборочный чертеж»

1.Что называется изделием? Изделия основного и вспомогательного производства.

2.Какие виды изделий устанавливает ГОСТ 2.101-68?

3.Какие изделия называются специфицированными и какие– неспе-

цифицированными?

4. Какое изделие называется деталью; сборочной единицей; комплек-

сом; комплектом?

5. Какой конструкторский документ является основным для детали;

для сборочной единицы?

6. Какой конструкторский документ называется спецификацией? На-

значение спецификации.

7. Из каких разделов состоит спецификация в общем случае, и в ка-

кой последовательности они записываются?

8.Как заполняются графы спецификации?

9.Какой конструкторский документ называется сборочным черте-

жом? Что он должен содержать?

10. Какие упрощения и условности допускаются при выполнении сборочного чертежа:

а) в каком положении изображаются вентили, клапаны, пробковые краны?

б) каким образом достигается герметичность соединений?

в) как изображаются перемещающиеся части изделия?

г) как условно изображаются пружины?

д) какие элементы деталей допускается не изображать?

е) как штрихуются смежные детали?

ж) как штрихуются сварные, паяные изделия из однородного мате-

риала?

56

и) какие детали и элементы деталей не штрихуются в разрезах и се-

чениях?

11.Какие размеры наносятся на сборочных чертежах?

12.Выполнение основной надписи на сборочном чертеже(содержа-

ние, расположение).

13. Каковы правила нанесения номеров позиций на сборочных чер-

тежах?

14.Допускается ли повторно указывать номера позиций одинаковых составных частей?

15.Каким должен быть размер шрифта номеров позиций?

16.При каком условии допускается совмещение спецификации со сборочным чертежом? По какой форме выполняют основную надпись?

17.В каких случаях допускается не выпускать чертежи на детали сборочной единицы?

57

Приложение А

Коды изделий по Классификатору ЕСКД

58

59

Приложение Б

Пример выполнения графической работы

«Сборочный чертеж»

60

Вятский государственный университет Кафедра начертательной геометрии и черчения

ТПЖА.304100.001

Домкрат

Выполнил: студент гр. ГСХ-11 Иванов И.И. «___» «________» 2011 г.

Проверил: преподаватель _____________

г. Киров 2011 год

Рис. Б1. Пример оформления титульного листа

61

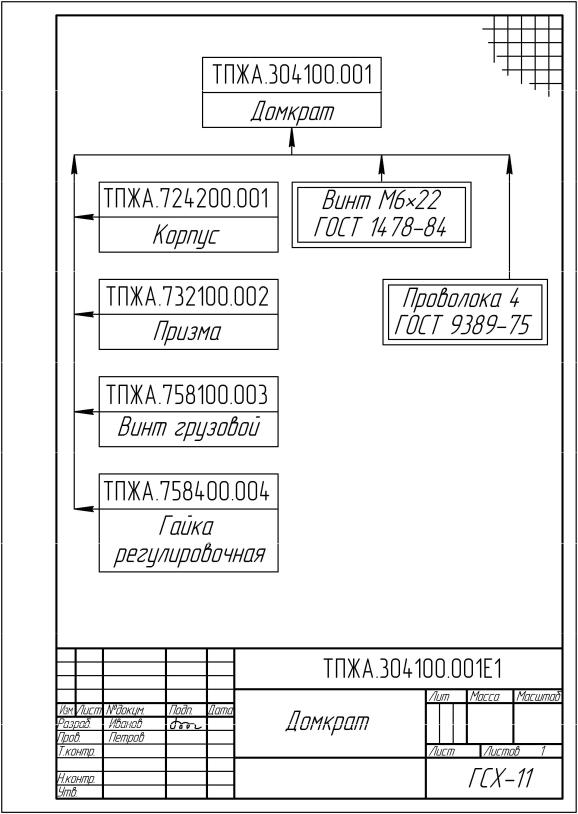

Рис. Б2. Схема деления изделия

62

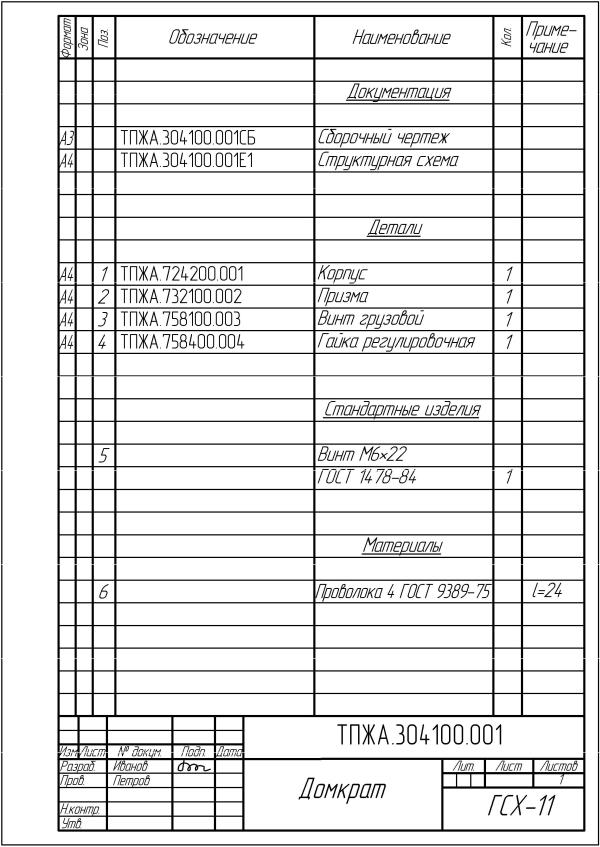

Рис. Б3. Спецификация изделия «Домкрат»

63

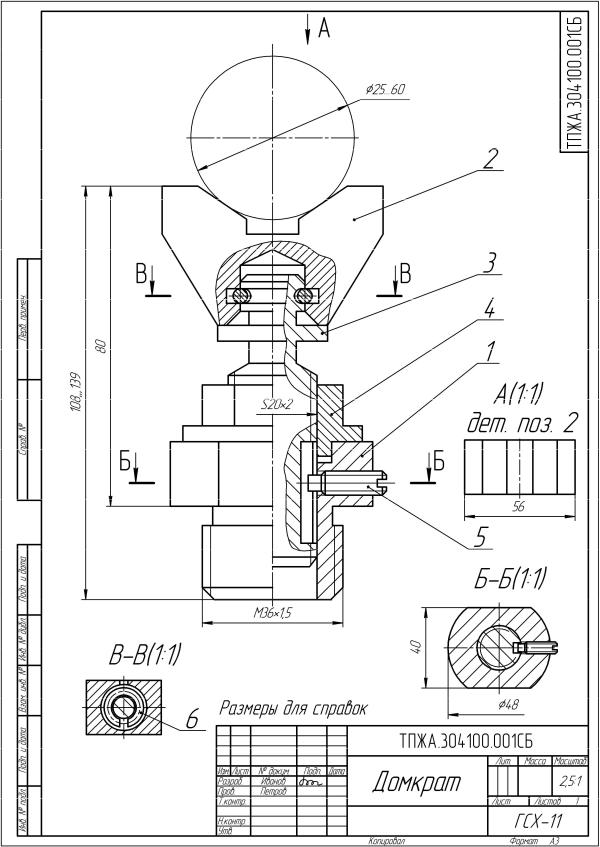

Рис. Б4. Сборочный чертеж изделия «Домкрат»

64

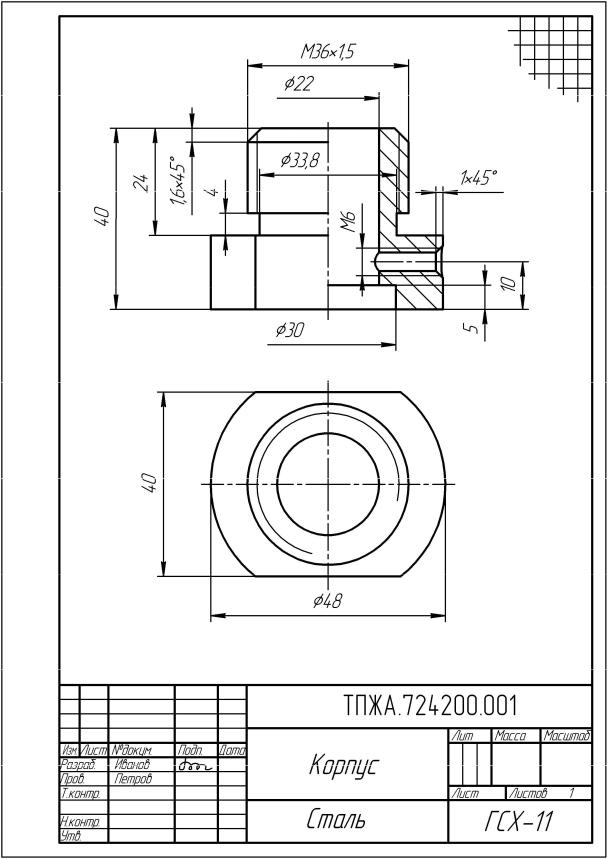

Рис. Б5. Пример эскиза детали «Корпус»

65

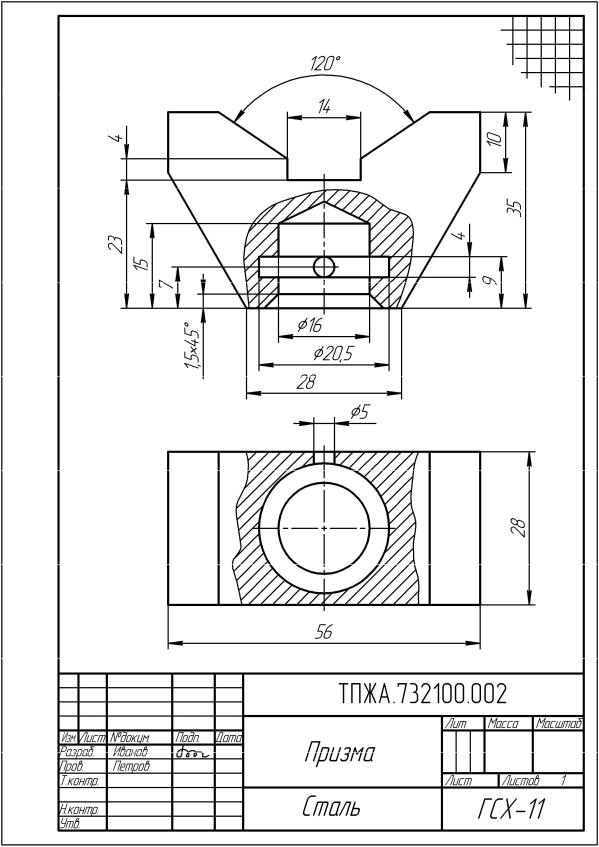

Рис. Б6. Пример эскиза детали «Призма»

66

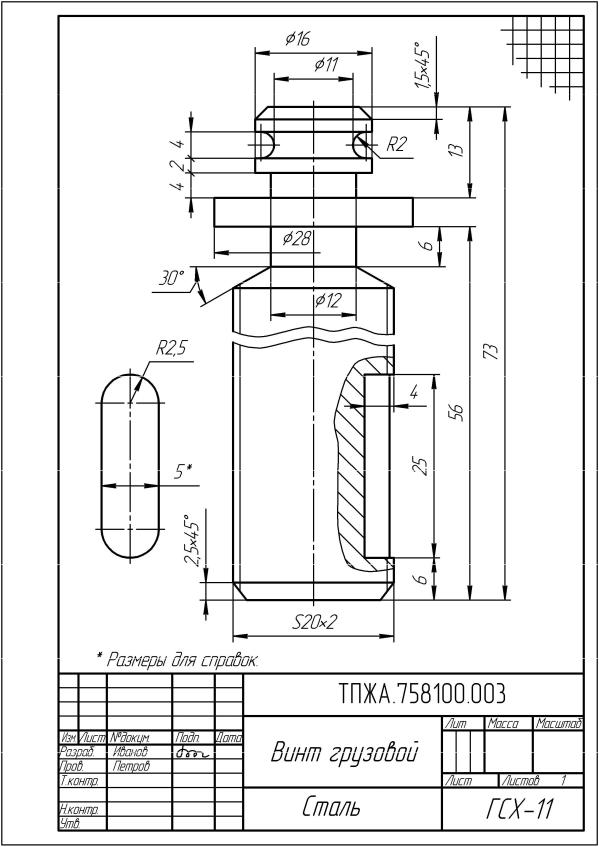

Рис. Б7. Пример эскиза детали «Винт грузовой»

67

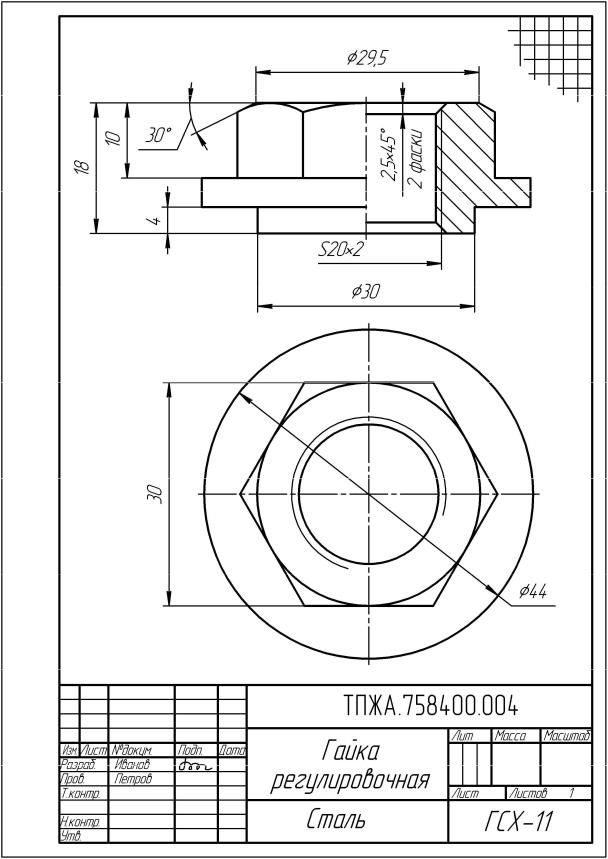

Рис. Б8. Пример эскиза детали «Гайка регулировочная»

68
