3.Закройте чертежи деталей, оставьте открытым только сборочный чертеж.

3.1. Объекты спецификации в чертеже

В чертеже можно создавать, редактировать и хранить объекты спецификации. Это точно такие же объекты, какие вы создавали в спецификации, выполняя упражнения из главы 1. Они не видны на чертеже, но их можно просмотреть и отредактировать в специальном диалоге.

После того, как вы создали объекты спецификации в чертеже, их можно с помощью специальной команды передать в документспецификацию. В ней эти объекты автоматически расположатся в нужных разделах, будут отсортированы по стандартным правилам, а их текстовые части займут место в нужных колонках.

Упражнение 18. Создание объектов спецификации в чертеже

1.Вызовите команду Спецификация — Добавить объект.

2.В появившемся диалоге выберите раздел Детали и включите оп-

цию Базовый объект спецификации. Нажмите кнопку Создать.

В появившемся окне (рис. 2.1) вы увидите строку спецификации, предназначенную для нового объекта. Для удобства ввода текстовой части в окне есть заголовки колонок («шапка») спецификации.

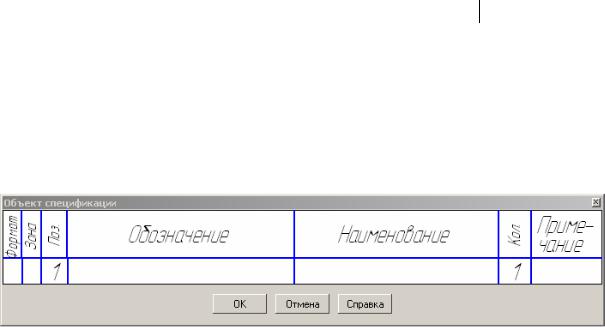

Рис. 2.1. Окно для ввода текстовой части объекта спецификации 3.Введите в колонку Обозначение текст ТПЖА.12.605, в колонку Наиме-

нование — Ось, в колонку Количество — 1. Нажмите кнопку OK. В чертеже теперь есть объект спецификации.
