240
6.3.2. Чертежи деталей с элементами зубчатых зацеплений
Зубчатые и червячные колеса (рис. 6.12) используются в зубчатых и червячных передачах.

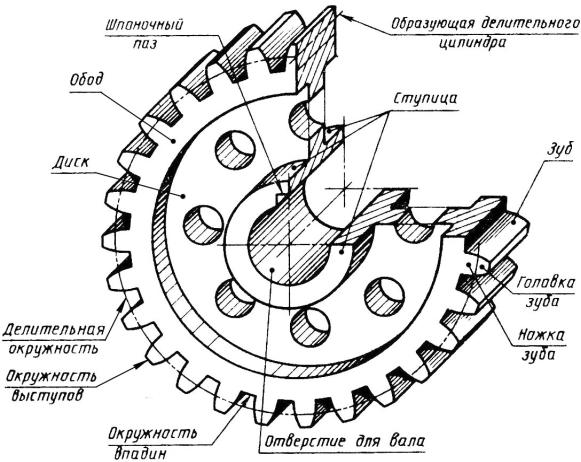

Рис. 6.12. Элементы зубчатого колеса
П е р е д а ч а м и (подвижными соединениями) называются устройства, передающие усилия от двигателя к исполнительным механизмам. Передачи бывают: электрические, пневматические, гидравлические и механические.
Механические передачи подразделяют на следующие виды:
–передачи, использующие трение (фрикционная и ременная);
–передачи, использующие зацепления (зубчатые, червячные, винтовые, реечные и цепные).

241
Частными видами передач зацеплением являются:
–зубчатые цилиндрические (цилиндрические зубчатые колеса с внешним или внутренним зацеплением); применяют для передач между параллельными валами (рис. 6.13а);
–зубчатые конические (конические зубчатые колеса); применяют для передач между валами, оси которых пересекаются под прямым, острым или тупым углом (рис. 6.13б);
–червячные (червячное колесо и червяк); применяют для передач между перекрещивающимися валами (рис. 6.13в).
а) |
б) |
в) |

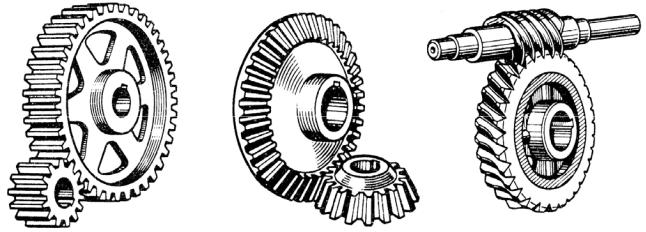

Рис. 6.13. Передачи зацеплением: а – зубчатые цилиндрические; б – зубчатые конические; в – червячные
Зубчатые передачи обладают высокими коэффициентом полезного действия (до 95 %), надежны, но требуют высокой точности изготовления.
Способы изготовления зубчатых колес (рис. 6.14):
–путем сдвига зубонарезающего инструмента – рейки;
–пальцевой фрезой, профиль которой – копия профиля впадины зубьев;
–червячной фрезой;
–долбяком.

242
а) |
б) |
в) |
г) |

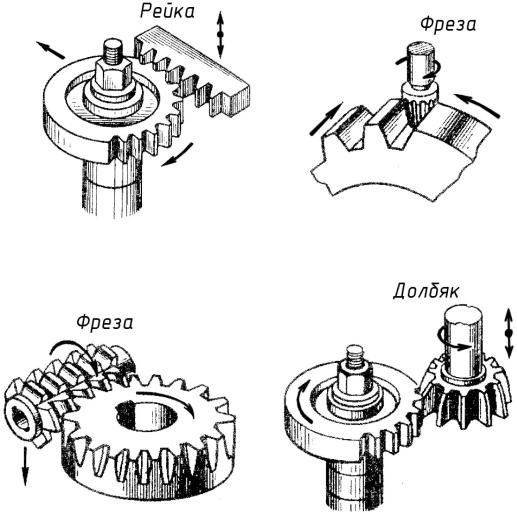

Рис. 6.14. Различные способы изготовления зубчатых колес с помощью: а – рейки; б – пальцевой фрезы; в – червячной фрезы; г – долбяка
Выполнение чертежей зубчатых, червячных колес, червяков, реек в реечных передачах и звездочек цепных передач производится по условным изображениям, установленным ГОСТ 2.402–68.
Зубья и витки колес и червяков вычерчиваются в осевых разрезах и сечениях, в остальных случаях зубья и витки не вычерчиваются – изображения ограничиваются окружностью по диаметру выступов. Окружности и образующие поверхностей выступов и витков показывают сплошными линиями, тонкими штрихпунктирными линиями обозначают делительные окружности.

243
Правила выполнения чертежей цилиндрических зубчатых колес с указанием параметров зубчатого венца установлены ГОСТ 2.403–75. На изображении (рис. 6.15) указываются диаметр вершин зубьев и ширина венца, а также размеры фасок.
На поле чертежа в верхнем правом углу должна быть размещена таблица параметров зубчатого венца, состоящая из трех частей (разделяются толстыми сплошными основными линиями):
1)основные данные;
2)данные для контроля;
3)справочные данные.
Размеры таблицы параметров приведены на рис. 6.15.
Правила выполнения чертежей конических зубчатых колес с прямолинейным профилем исходного контура и указания параметров зубчатого венца уста-
новлены ГОСТ 2.405–75 (рис. 6.16).
Правила выполнения чертежей цилиндрических механически обработанных червяков (рис. 6.17) и сопрягаемых с ними червячных колес (рис. 6.18) передач с углом скрещивания 90º регламентированы ГОСТ 2.406–76 и 2.407–75.
Рис. 6.15. Чертеж зубчатого цилиндрического колеса

244
Рис. 6.16. Чертеж зубчатого конического колеса

245

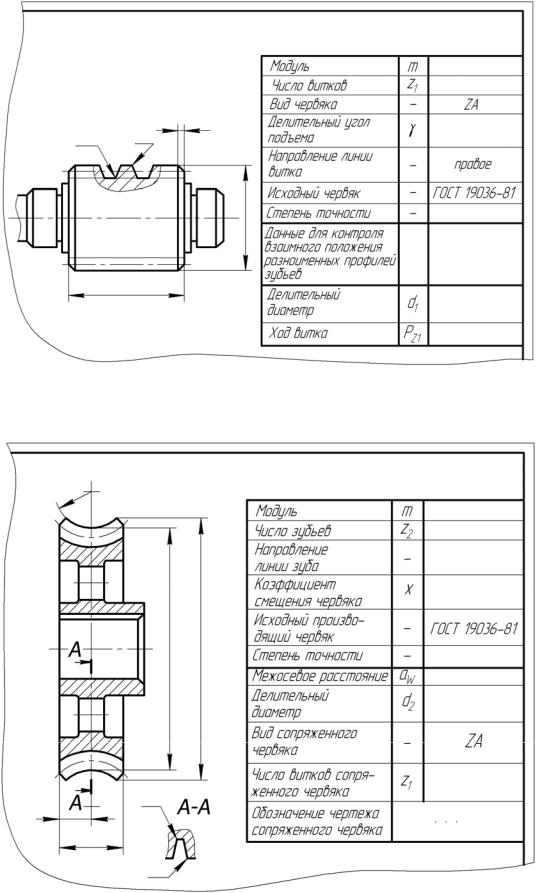

Рис. 6.17. Чертеж червяка
Рис. 6.18. Чертеж червячного колеса
