§ 4.9. Резьба коническая метрическая
Р е з ь б а к о н и ч е с к а я м е т р и ч е с к а я применяется в конических резьбовых соединениях с номинальным диаметром от 6 до 60 мм, а также в соединениях наружной конической резьбы с внутренней цилиндрической (метрической) резьбой. Конусность резьбы 1:16 совпадает с конусностью конической
дюймовой резьбы. Профиль, основные размеры установлены |
ГОСТ 25229–82 |
(рис. 4.10). |
|

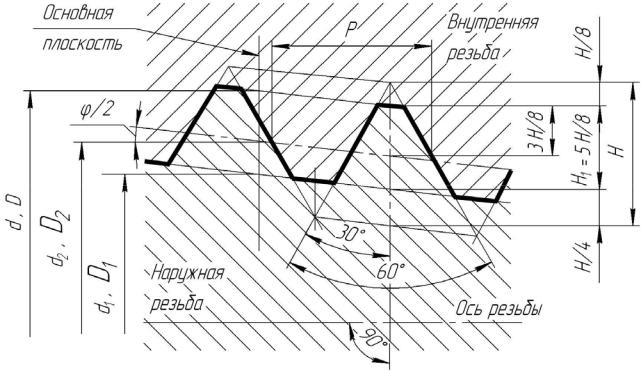

Рис. 4.10. Профиль резьбы конической метрической (ГОСТ 25229–82)
Обозначение конической метрической резьбы
В условное обозначение конической метрической резьбы должны входить буквы МK и обозначение размера резьбы, например:
МК30×2.

§ 4.10. Резьба круглая
Р е з ь б а к р у г л а я д л я с а н и т а р н о - т е х н и ч е с к о й а р - м а т у р ы применяется для шпинделей вентилей, смесителей и водопроводных кранов (рис. 4.11). Профиль и размеры установлены ГОСТ 13536–68.

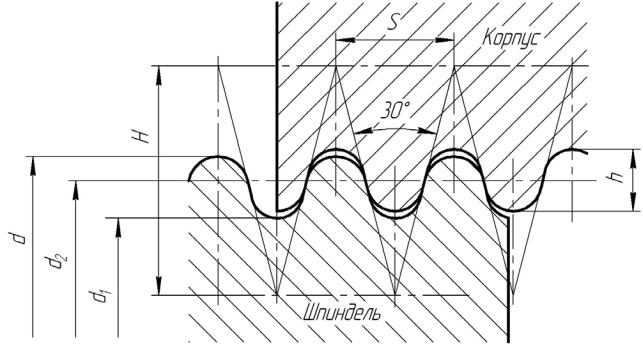

Рис. 4.11. Профиль резьбы круглой для санитарно-технической арматуры (ГОСТ
13536–68)
Р е з ь б а к р у г л а я д л я э л е к т р о т е х н и ч е с к о й а р - м а т у р ы применяется для металлических цоколей и патронов электрических ламп и для деталей резьбовых пластмассовых патронов. Размеры резьбы для ме-
таллических цоколей и патронов установлены ГОСТ 28108–89 и |
ГОСТ |
2746.1–88Е. |
|
Примеры обозначения круглой резьбы:
шпинделей сантехнической арматуры
Кр 12×2,54 ГОСТ 13536–68;
патронов электротехнической арматуры
Е10,
где 10 мм – ближайший целый размер наружного диаметра.
