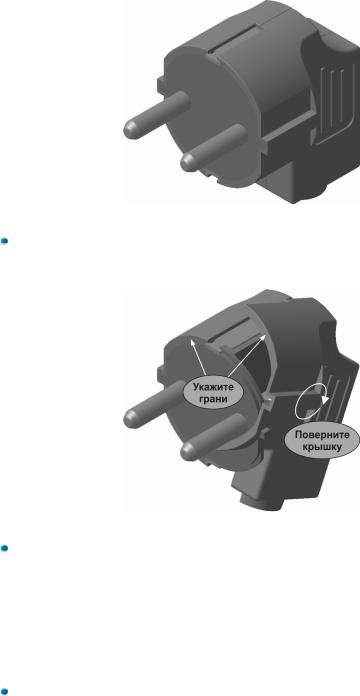

Рис.7. 53

После совмещения плоскостей правая крышка сохраняет возможность вращения

вокруг оси внутренней цилиндрической грани – попробуйте повернуть деталь, как показано на рис. 7.54

Рис.7. 54

Для окончательного определения ее положения в сборке нажмите кнопку Парал-

лельность и укажите плоские грани на передней поверхности обеих крышек

(рис. 7.54).

Добавление стандартных изделий

Если в сборке используются стандартные изделия (болты, винты, гайки и т.д.), то они могут быть вставлены в сборку из специальной библиотеки трехмерного крепежа.

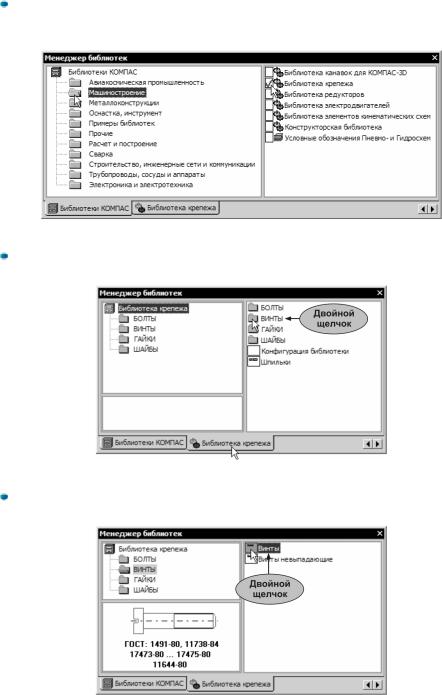

Для подключение библиотеки нажмите кнопку Менеджер библиотек на панели Стандартная – на экране появится окно Менеджера библиотек.

В списке разделов в левой части окна откройте папку Машиностроение. В спи-

ске библиотек в правой части окна отметьте "галочкой" элемент Библиотека крепежа (рис. 7.55).

Рис.7. 55

Откройте вкладку Библиотека крепежа в нижней части окна (рис. 7.56). В списке разделов библиотеки двойным щелчком раскройте папку Винты.

Рис.7. 56

В списке элементов раздела Винты двойным щелчком мыши активизируйте эле-

мент Винты (рис. 7.57).

Рис.7. 57

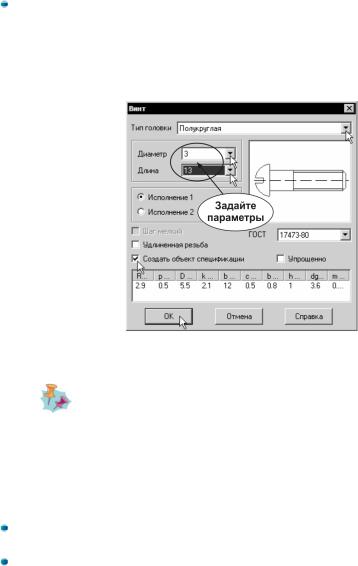

На экране появится окно выбора параметров винта (рис. 7.58). Откройте список Тип головки и укажите вариант Полукруглая. Из списка стандартных диаметров выберите диаметр метрической резьбы 3 мм, затем из списка стандартных длин выберите длину винта 13 мм. Дополнительно включите флажок Создавать объект спецификации – остальные параметры оставьте без изменений и нажмите кнопку ОК.

Рис.7. 58

Замечание. В Библиотеке крепежа вместе с трехмерными моделями стандартных изделий хранятся их текстовые атрибуты, на основе которых возможно автоматическое формирование соответствующих объектов спецификации для раздела Стандартные изделия.

При включении опции Создавать объект спецификации в мо-

мент вставки стандартного изделия в текущую сборку происходит передача информация для формирования текстовой части объекта спецификации. Включайте эту опцию при вставке всех остальных элементов крепежа.

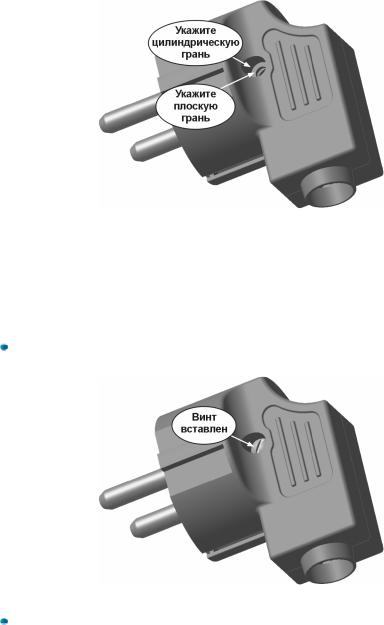

После этого система построит фантом винта, который можно свободно перемещать в окне модели. Разверните сборку так, как показано на рис. 7.59.

Для размещения винта укажите цилиндрическую грань центрального отверстия правой крышки – после этого на винт и отверстие будет наложено сопряжение Соосность. Затем укажите плоскую грань на дне отверстия под винт – на винт будет и грань будет наложено сопряжение Совпадение.

Рис.7. 59

Совет. Если окно Библиотеки крепежа закрывает нужный участок модели, просто передвиньте его за заголовок в свободное место. Кроме того можно временно отключить отображение окна, нажав кнопку Менеджер Библиотек на панели Стандартная. Когда библиотека понадобится вновь, верните ее на экран повторным нажатием кнопки.

Подтвердите создание компонента щелчком на кнопке Создать объект на Панели специального управления – винт будет размещен в модели (рис. 7.60).

Рис.7. 60

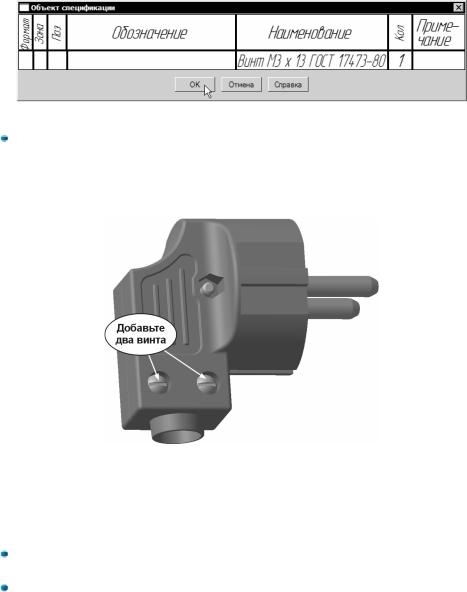

В окне Объект спецификации просто нажмите кнопку ОК для подтверждения передачи текстовых данных (рис. 7.61).

Рис.7. 61

Разверните Вилку обратной стороной так, чтобы стала видна Крышка левая (рис. 7.62). В отверстия для зажима электропроводов вставьте два винта с теми же параметрами, что и в предыдущем случае. Для их размещения будет достаточно указать те же элементы отверстий для формирования сопряжений Соос-

ность и Совпадение.

Рис.7. 62

Винты вставляются в сборку с такой ориентацией шлицев под отвертку, с какой они хранятся в библиотеке. Если вы хотите, чтобы будущий чертеж выглядел аккуратно, нужно расположить шлицы под углом 45º. Это можно сделать за счет того, что после наложения двух сопряжений винты сохраняют возможность вращения.

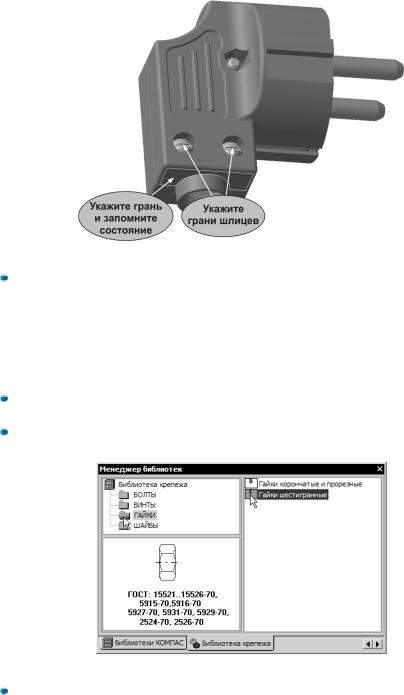

Нажмите кнопку Под углом на панели Сопряжения. Разверните модель так, чтобы стали видны боковые грани шлицев на винтах (рис. 7.63).

Укажите плоскую грань в основании левой крышки – относительно этой грани бу-

дет выполнен поворот винтов – и нажмите кнопку Запомнить состояние на Панели специального управления.

Рис.7. 63

В поле Угол в Строке параметров введите значение 45º и укажите боковые грани шлицев на обоих винтах – они развернутся на указанный угол.

Совет. Если вы испытываете трудности при указании мелких граней, то предварительно увеличьте нужный участок модели при помощи кнопок

Приблизить/отдалить или Увеличить масштаб рамкой на панели Вид.

Для подтверждения сопряжения нажмите кнопку Создать объект на Панели специального управления.

В окне Библиотеки крепежа раскройте раздел Гайки и выполните двойной щел-

чок на команде Гайки шестигранные (рис. 7.64).

Рис.7. 64

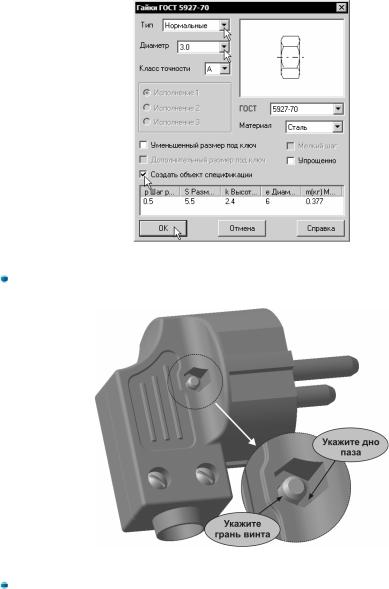

Установите тип гайки Нормальные и диаметр резьбы 3 мм; дополнительно

включите флажок Создавать объект спецификации и нажмите кнопку ОК

(рис. 7.65).

Рис.7. 65

Разверните модель так, как показано на рис. 7.66. Укажите плоскую грань на дне шестигранного паза и круглую грань винта.

Рис.7. 66

Нажмите кнопку Создать объект на Панели специального управления – изображение гайки появится в указанном месте (рис. 7.67).
