геометрические объекты вида и относящиеся к ним размеры окажутся в разных видах, что может привести к грубым ошибкам в чертеже и искажению его структуры.
Просмотр и изменение параметров вида
В процессе работы над чертежом может возникнуть необходимость изменить некоторые параметры вида – название, масштаб и т.д. Проще всего доступ к параметрам вида можно получить с помощью контекстного меню. Но перед этим вид нужно выделить.

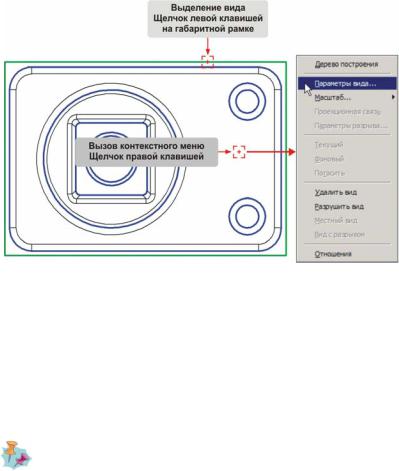

Щелкните мышью на пунктирной рамке вида сверху (Проекционный вид 2). Система выделит все объекты указанного вида и дополнительно заключит его в габаритную рамку – признак того, что вы работаете именно с видом (рис. 3.19).
Рис.3. 19
Щелкните правой клавишей мыши в любом месте внутри габаритной рамки. Из появившегося контекстного меню выполните команду Параметры вида.
На Панели свойств Проекционный вид раскройте меню поля Масштаб и выберите из списка значение 1:2.
Нажмите кнопку Создать объект
.
В окне документа изображение вида сверху уменьшится в соответствии с новым значением масштаба вида.
Замечание. Если на виде проставлены размеры, то при изменении масштаба вида их номинальные значения останутся без изменений, как того требуют правила оформления чертежей.
При отображение геометрических объектов на поле чертежа система автоматически увеличивает или уменьшает их видимые размеры в зависимости от масштаба вида, к которому они относятся. Изменение масштаба вида не приводит к изменению
149 |
КОМПАС–3D V7. Трехмерное моделирование. Практическое руководство |
истинных размеров геометрических объектов. Внутри файла чертежа все объекты хранятся с их истинными геометрическим параметрами, то есть в масштабе 1:1.
Замечание. Основное назначение видов на чертежах КОМПАС–3D V7 – это черчение в заданном масштабе. Независимо от того, что вы проектируете: шестеренку для ручных механических часов или пролет моста, вы всегда работаете с реальными размерами в масштабе 1:1, а величина изображения на листе чертежа определяется масштабом вида. Таким образом, в отличие от черчения на кульмане, при работе с КОМПАС–3D V7 нет нужды заботиться о пересчете реальных размеров объектов и координат точек в зависимости от размеров изделия и формата листа. Более того, если вы занимаетесь подобными вычислениями – вы чертите неверно!
Щелчком на кнопке Отменить
на панели Стандартная восстановите исходное значение масштаба вида.
Совет. Кроме того, для изменения параметров вида можно сделать его текущим и выполнить команду Сервис – Параметры текущего вида.
Дерево построения чертежа
Кроме средств управления видами на панели Текущее состояние существует еще один способ доступа к структуре чертежа и управления его видами, связанный с использованием Дерева построения чертежа.

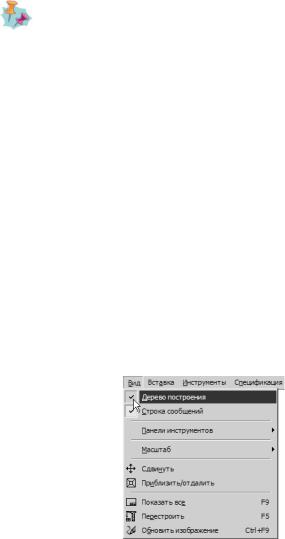

Откройте меню Вид и включите флажок слева от команды Дерево построения
(рис. 3.20).
Рис.3. 20
В левой части окна системы появится Дерево построения чертежа, на котором, в
виде иерархического дерева, представлена последовательность видов, составляющих чертеж (рис. 3.21).
Глава 3. Создание ассоциативного чертежа |
150 |
Рис.3. 21
Слева от названия вида обычно отображается пиктограмма со значком "+", это означает, что вид является ассоциативным. Щелчок мышью на этом значке разворачивает список моделей, изображения которых содержатся в данном виде.
Управление Деревом построения чертежа осуществляется по тем же правилам, что и Деревом построения трехмерной модели. Можно включать и выключать его отображение, переводить его в "плавающий" режим, менять размеры и положение в окне системы.
Щелчок правой клавишей на названии вида вызывает на экран контекстное меню (рис. 3.21), в котором содержаться различные команды управления видом: доступ к его параметрам, изменение масштаба, удаление, разрушение и т.д.
Удаление вида
Для того, чтобы выполнить какую-либо операцию (удалить, переместить, повернуть) над видом, как единым элементом структуры чертежа, вид также необходимо выделить.
Укажите мышью на пунктирную габаритную рамку главного вида (рис. 3.22).
Нажмите клавишу [Delete] на клавиатуре, затем нажмите ОК для подтверждения
удаления вида. После этого на чертеже останутся два вида: сверху и слева.
