Управление видами

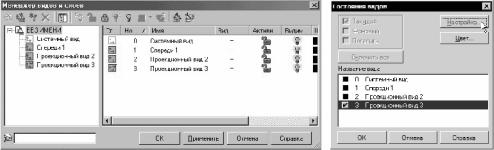

В этом окне приведена информация о том, из каких видов состоит текущий документ, их порядковые номера, имена и состояния. Например, сейчас текущим является вид № 3 под именем Проекционный вид 3 (кнопка состояния вида помечена "галочкой"). Из содержимого окна видно, что в данном чертеже, помимо трех определенных пользователем видов был создан один дополнительный вид под номером 0.

При создании нового чертежа система автоматически формирует специальный системный вид с нулевым номером. В этом виде размещается основная надпись чертежа (штамп).

Любой из параметров вида может быть изменен в любой момент. В этом смысле системный вид с номером 0 является исключением. Его параметры жестко зафикси-

рованы и не могут быть изменены. Параметры системного вида приведены в табл. 3.2.

Таблица 3.2

Начало абсолютной системы координат чертежа всегда находится в левом ниж-

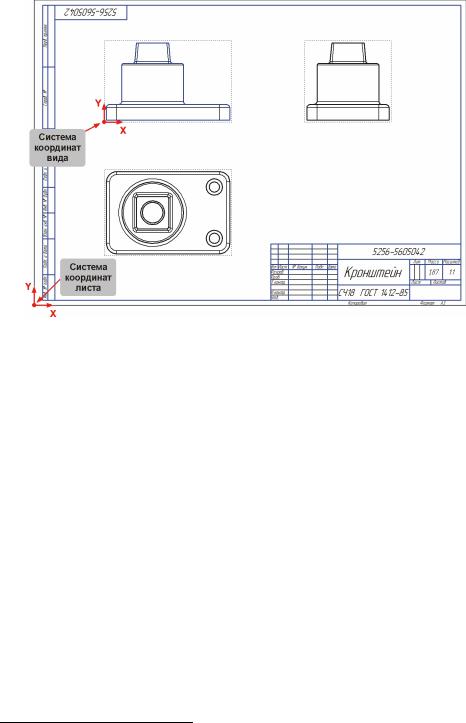

нем углу рамки формата и представлено специальным системным символом. Если на чертеже есть виды, то каждый из них имеет свою систему координат (рис. 3.15).

Рис.3. 15

При создании чертежа система определяет положение начала координат каждого вида на основе данных о системе координат трехмерной модели. Если вид на чертеже создается вручную, то положение его точки привязки указывает пользователь. Таким образом, точка привязки вида – это координаты его исходной точки в системе координат листа.

Итак, любой чертеж в КОМПАС–3D V7 состоит из одного или нескольких видов. Если пользователь не создавал никаких видов, все вводимые объекты автоматически размещаются в системном виде1. Иначе говоря, системный вид, кроме основной надписи чертежа, может содержать любые геометрические объекты и элементы оформления, которые могут быть изображены на чертеже в масштабе 1:1.

Один из видов чертежа обязательно является текущим. Он обладает важной особенностью: все вновь создаваемые объекты располагаются в текущем виде и логически принадлежат именно ему. В каждый момент времени текущим может быть только один вид и на чертеже отображаться только его символ начала координат2.

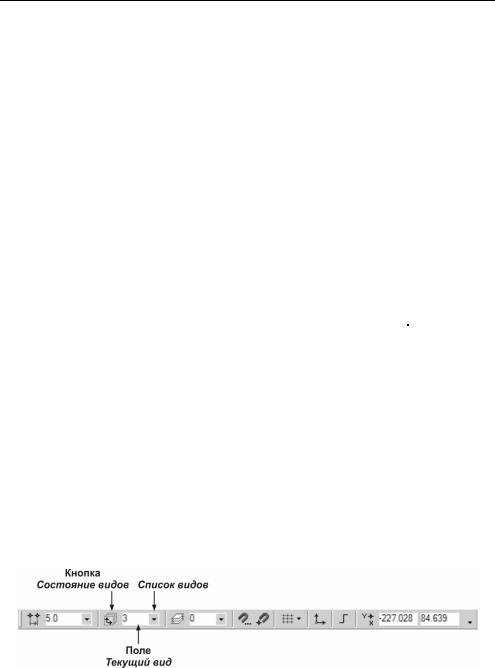

По умолчанию виды в Строке параметров идентифицируются их порядковыми номерами. Это не всегда удобно, особенно если чертеж содержит большое количество видов. В таком случае можно изменить настройку системы таким образом, чтобы в поле Текущий вид в Строке текущего состояния отображались не номера видов, а их имена.

Для вызова диалога настройки параметров отображения видов нажмите кнопку

Настройка в диалоговом окне Состояния видов (рис. 3.14).

1Такая ситуация возможна при создании чертежа в ручном режиме без его связи с 3D-моделью.

2На рис. 3.15 одновременно показаны два символа начала координат в демонстрационных целях.

По умолчанию виды идентифицируются их порядковыми номерами. Можно несколько упростить работу с чертежом, содержащим большое количество видов, если идентифицировать их по именам.

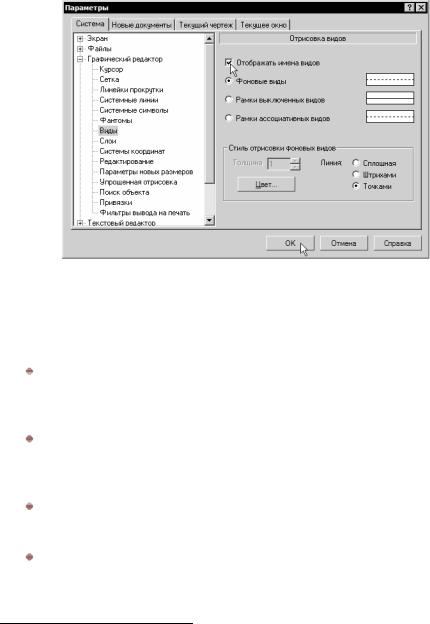

В диалоговом окне Параметры на вкладке Система включите флажок Отображать имена видов и нажмите кнопку ОК (рис. 3.16). После этого вы верне-

тесь в окно Состояние видов.

Рис.3. 16

Управление состоянием видов

Каждый вид на чертеже может находиться в одном из четырех возможных состояний: текущий, фоновый, погашенный и активный.

Текущий вид всегда единственный в чертеже. В этом виде можно выполнять любые операции по вводу, редактированию и удалению объектов. Все вновь создаваемые объекты сохраняются именно в текущем виде. Системные линии текущего вида всегда отображаются реальным цветом1 и стилем.

Фоновые виды доступны только для выполнения операций привязки к точкам или объектам. Эти виды нельзя перемещать, а их содержимое недоступно для редактирования. Элементы фоновых видов изображаются на экране пунктирными линиями.

Погашенные виды отображаются на чертеже только их габаритными рамками, само содержимое видов при этом не показывается. Такие виды полностью недоступны для выполнения любых операций.

Активными могут быть сразу несколько видов. Если вид не является фоновым или погашенным, то он считается активным. Текущий вид также является активным. Элементы активных видов доступны для выполнения операций

1 По умолчанию основным линям чертежа назначен синий цвет, тонким – черный, утолщенным – бирюзовый.

редактирования и удаления. Все объекты, содержащиеся в активном виде, изображаются на экране одним цветом (по умолчанию – черным).

В разные моменты работы над чертежом вид может находиться в различных состояниях. Для изменения состояния вида нужно выделить его в списке видов и включить нужный флажок в верхней части окна.

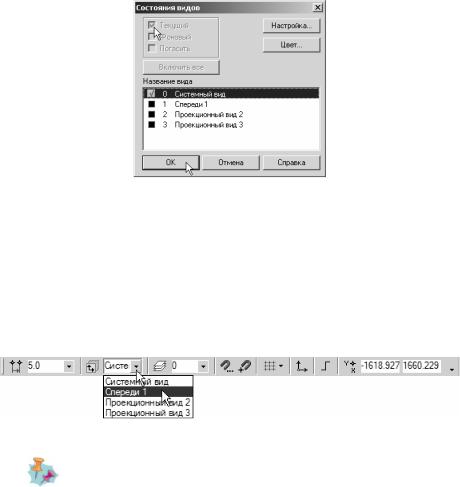

Щелчком мыши в списке видов выделите Системный вид и включите для него флажок Текущий. Затем закройте окно щелчком на кнопке ОК (рис. 3.17).

Рис.3. 17

На Панели текущего состояния в поле Текущий вид появилось новое имя – Системный вид. Теперь на поле чертежа все виды отображаются черным цветом, кроме основной надписи, которая отображается реальным цветом линий.

Чтобы сделать нужный вид текущим, не обязательно обращаться к окну Состояние видов. Можно выбрать его имя или номер из списка поля Текущий вид.

Щелкните на кнопке Список видов в Строке текущего состояния и выберите из

списка вид Спереди 1 – вид с заданным именем немедленно станет текущим

(рис. 3.18).

Рис.3. 18

Замечание. Еще раз подчеркнем, для чего нужно делать текущим тот или иной вид. При работе над чертежом, состоящим из нескольких видов, нужно постоянно следить за тем, чтобы объекты, логически относящиеся к определенному виду, действительно располагались в одном виде. Например, размеры вида Проекционный вид 2 и прочие объекты его оформления должны находиться в том же виде, что и его геометрические объекты.

Если проставлять размеры вида Проекционный вид 2, который расположен в виде № 2, при текущем системном виде № 0, то
