и обычно компенсируется соответствующей настройкой станка. При расчете |
|
||||||
общей погрешности установки в этом случае она |
не |
учитывается. При |
|
||||
использовании |
многоместных |
приспособлений, приспособлений-спутников, |
|
||||
приспособлений-дублеров |
погрешности |
приспособлений |
не |
могут |
бы |
||
скомпенсированы настройкой, и они оказывают влияние на общее рассеивание |
|
||||||
размеров при |
обработке |
как |
случайные величины |
с полем рассеива |
|||
wпр =eпр . Значения составляющих погрешности приспособления определяются
на основании технических требований к приспособлению и находятся обычно в пределах 0,01 - 0,02 мм.
Общая погрешность установкиe = wу слагается из перечисленных
составляющих и определяется в соответствии с правилами сложения случайных величин по формуле
e =1,2 eб2 + e з2 +eпр2 . |
(2.6) |
Значения погрешностей установки, приводимые в справочной литературе /4, 5, 6/, как правило, не включают в себя погрешности базирования и погрешности приспособлений. Эти погрешности следует учитывать дополнительно, используя формулу (2.6).
Следует иметь в виду, что погрешность установки не влияет на размерную точность диаметральных размеров.
2.2 Условные обозначения установочно-зажимных устройств
ГОСТ 3.1107-81 предусматривает единые условные графические обозначения опор, зажимов и установочных устройств, применяемые в технологической документации. Для обозначения опор, зажимов и установочных устройств следует применять сплошную тонкую линию (по ГОСТ 2.303-68). Условные обозначения опор приведены в таблице 2.1, обозначения зажимов - в таблице 2.2, обозначения
установочных устройств - в таблице 2.3. |
|
|
|
|
|
|
|||
Установочно-зажимные |
устройства |
следует |
обозначать |
как |
сочетан |
||||
обозначений |
|
установочных |
устройств |
и |
зажимов. Примеры |
обозначений |
|||
приведены в таблице 2.4. |
|
|
|
|
|
|
|
||
Допускается обозначение опор и установочных устройств, кроме центров, |
|||||||||
наносить |
на |
выносных |
линиях соответствующих |
поверхностей. Примеры |
|||||
нанесения обозначений опор, зажимов и установочных устройств приведены в таблице 2.5.
|
|
15 |
|
|

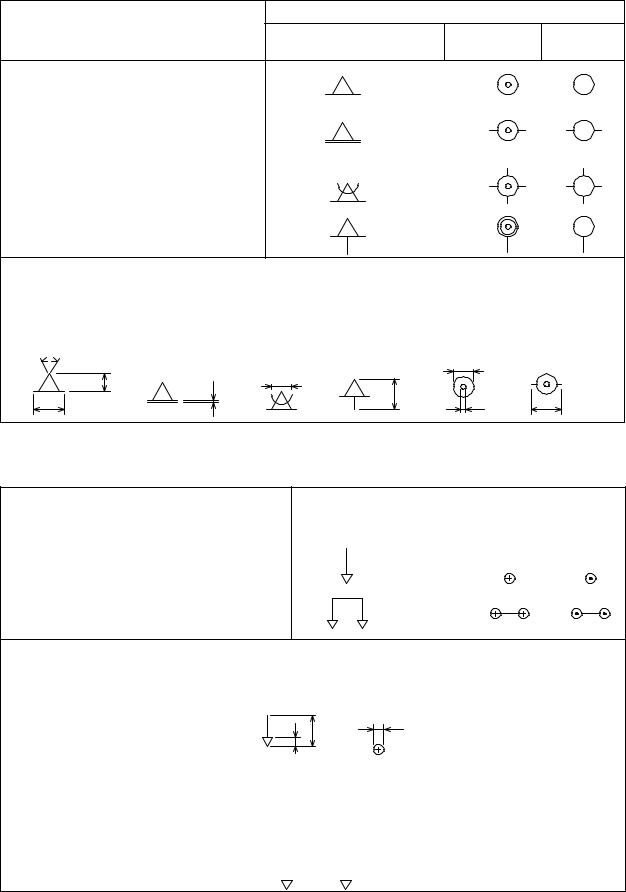

Таблица 2.1 - Условные обозначения опор |
|
|
||
Наименование опоры |
Обозначение опоры на видах |
|||
|
|
спереди, сзади |
сверху |
снизу |
1. Неподвижная |
|
|
|
|
2. Подвижная |
|
|
|
|
3. Плавающая |
|
|
|
|
4. Регулируемая |
|
|
|
|
Примечание – Размеры условных обозначений опор не зависят от |
||||
масштаба изображения и должны соответствовать значениям, приведенным |
||||
ниже. |
|
|
|
|
60о |
|
|
f6 |
|
|
|
f6 |
|
|
5 |
1 |
|
|
|
10 |
f1 |
10 |
||
10 |
|
|
||
Таблица 2.2 - Условные обозначения зажимов |
|
|
||
Наименование зажима |
Обозначение зажима на видах |
|
|
||
|
спереди, сзади |
сверху |
|
снизу |
|
|
|
|
|
|
|
1. Одинарный
2. Двойной
Примечания:
1. Размеры условных обозначений зажимов не зависят от масштаба изображения и должны соответствовать значениям, приведенным ниже:
3 10
f3
2. Для |
двойных |
зажимов |
|
|
длина |
плеча |
устанавливается |
||||
разработчиком |
в |
зависимости |
|
от |
расстояния |
между |
точками |
||||
приложения сил. Допускается упрощенное графическое обозначение |
|
||||||||||
двойного зажима: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16
Таблица 2.3 - Условные обозначения установочных устройств
Наименование установочного |
Обозначение установочного устройства |
|||
|
устройства |
|||
|
на видах |
|
|
|
|
|
|
|
|
|
|
спереди, сзади, сверху, |
слева |
справа |
|
|
снизу |
||
|
|
|
|
|
1. |
Центр неподвижный |
|
Без обозначения |
|
|
(гладкий) |
|
||
|
|
|
|
|
2. |
Центр вращающийся |
|
|
|
3. |
Центр плавающий |
|
|
|
4. Оправка цилиндрическая
5. Оправка шариковая (роликовая)
6.Патрон поводковый (хомутик)
Примечания:
1.Обозначение обратных центров следует выполнять в зеркал изображении.
2.Размеры условных обозначений установочных устройств не завис
от масштаба изображения и должны соответствовать , приведенным ниже:
3
60о
6 |
6 |
10
3. Для базовых установочных поверхностейдопускается применят
обозначение
17
Таблица 2.4 - Примеры схем установки заготовок
Описание способа установа
1.В тисках с призматическими губками и гидравлическим зажимом
супором в торец
2.В кондукторе с центрированием на цилиндрический палец, с упором на три неподвижные опоры с плоской опорной поверхностью и с применением электрического устройства двойного зажима, имеющего сферические рабочие поверхности
3.В трехкулачковом патроне с механическим устройством зажима,
супором в торец, с поджимом вращающимся центром и с использованием подвижного люнета
4.В поводковом патроне с плавающим передним центром и вращающимся задним центром
5.На цилиндрическую оправку с упором в торец и механическим прижимом в торец
Схема обозначения
Н |
Н |
Е
3
3
6. На электромагнитной плите |
ЕМ |
|
18

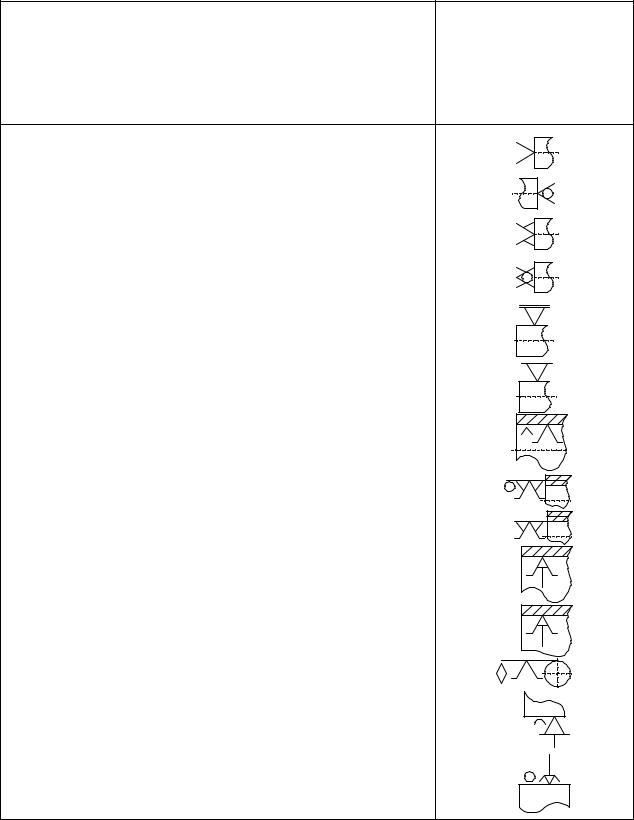

Таблица 2.5 - Примеры нанесения обозначений опор, зажимов и установочных устройств на схемах
Наименование |
Примеры нанесения |
|
обозначений опор, |
|
зажимов и |
|
установочных |
|
устройств |
1. Центр неподвижный (гладкий)
2. Центр вращающийся
3. Центр рифленый
4. Центр обратный вращающийся с рифленой поверхностью
5. Люнет подвижный
6. Люнет неподвижный
7. Оправка коническая
8. |
Оправка резьбовая, цилиндрическая с наружной |
|
|
резьбой |
|
9. |
Оправка шлицевая |
|
10. |
Оправка цанговая, патрон цанговый |
ц |
11. |
Оправка гидропластовая |
Г |
|
|
|
12. |
Палец ромбический |
|
13. Опора регулируемая со сферической выпуклой рабочей поверхностью
Р
14. Зажим пневматический с цилиндрической рифленой рабочей поверхностью
19
Для указания формы рабочей поверхности опор, зажимов и установочных устройств следует применять обозначения в соответствии с таблицей2.6. Обозначение формы рабочих поверхностей наносят слева от обозначения опоры, зажима или установочного устройства(см. примеры обозначений в таблицах2.4 и 2.5). Рельеф рабочей поверхности указывают, нанося обозначение рельефа рабочей поверхности на обозначение соответствующей опоры, зажима или установочного устройства (см. таблицу 2.5, поз. 3, 4, 8, 9, 14).
Количество точек приложения сил зажима к изделию указывается справа от обозначения зажима (см. таблицу 2.4, поз.3).
На схемах, имеющих несколько проекций, допускается на отдельных проекциях не указывать обозначения опор, зажимов и установочных устройств относительно изделия, если их положение однозначно определяется на одной проекции. На схемах допускается несколько обозначений одноименных опор на каждом виде заменять одним, с указанием их количества (см. таблицу 2.4, поз.2).
Устройства зажимов указывают, применяя обозначения в соответствии с таблицей 2.7. Обозначение видов устройств зажимов наносят слева от обозначения зажимов на расстоянии 1 мм от линии контура соответствующей поверхности (см. примеры в таблицах 2.4 и 2.5).
Применение на эскизах изделий условных графических изображений опор, зажимных и установочных устройств позволяет сократить трудоемк разработки технологической документации и ее объем за счет устранен необходимости написания вспомогательных переходов с описанием установки и снятия изделия. Так, изображенная в поз.1 таблицы 2.4 схема установки позволяет избежать записи вспомогательного перехода: «Установить деталь в тисках и закрепить». Схема, приведенная в поз.3 таблицы 2.4, устраняет необходимость записи вспомогательного перехода: «Установить заготовку в трехкулачковый патрон и закрепить. Поджать деталь вращающимся центром и закрепить в подвижном люнете».
20

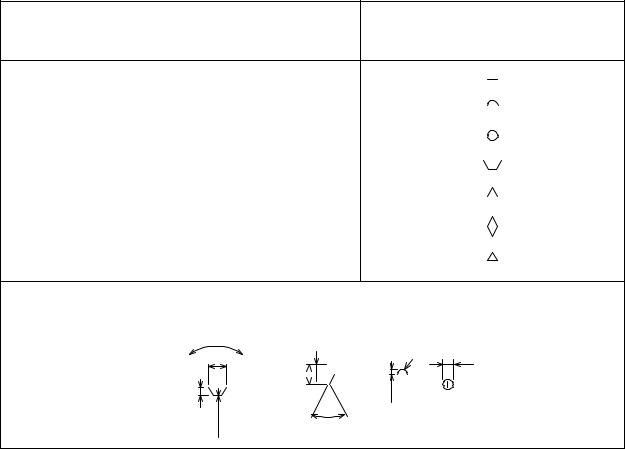

Таблица 2.6 - Обозначения формы рабочей поверхности
Наименование формы рабочей поверхности Обозначение формы рабочей поверхности на всех видах
1. Плоская
2. Сферическая
3. Цилиндрическая (шариковая)
4. Призматическая
5. Коническая
6. Ромбическая
7. Трехгранная
Примечание – Основные размеры условных обозначений формы рабочей поверхности приведены ниже.
60о
6
30,5min
6
3
60о
R1,5 f3
1,5
Таблица 2.7 - Обозначения устройств зажима
Наименование устройств зажима |
Обозначение устройства зажима |
Пневматическое |
Р |
Гидравлическое |
Н |
Электрическое |
Е |
Магнитное |
М |
Электромагнитное |
ЕМ |
Гидропластовое |
Г |
Прочее |
(без обозначения) |
