Квнутриплощадочным подготовительным работам относятся:
I.Создание геодезической разбивочной основы
В состав геодезических работ в строительстве входит:
1.Организация геодезической разбивочной основы.
2.Проведение разбивочных работ в процессе строительства.
3.Геодезический контроль точности выполнения СМР.
4.Наблюдение за деформациями строящихся зданий и сооружений.
Создание геодезической основы до начала строительства является обя-
занностью заказчика. В процессе строительства геодезические работы и ис-
полнительные съемки выполняет подрядчик (геодезист).
Геодезическая разбивочная основавключает разбивочную сеть ираз-
бивку красных линий строительной площадки, внешнюю и внутреннюю раз-
бивочные сети здания, разбивку осей линейных сооружений и нивелирные се-
ти.

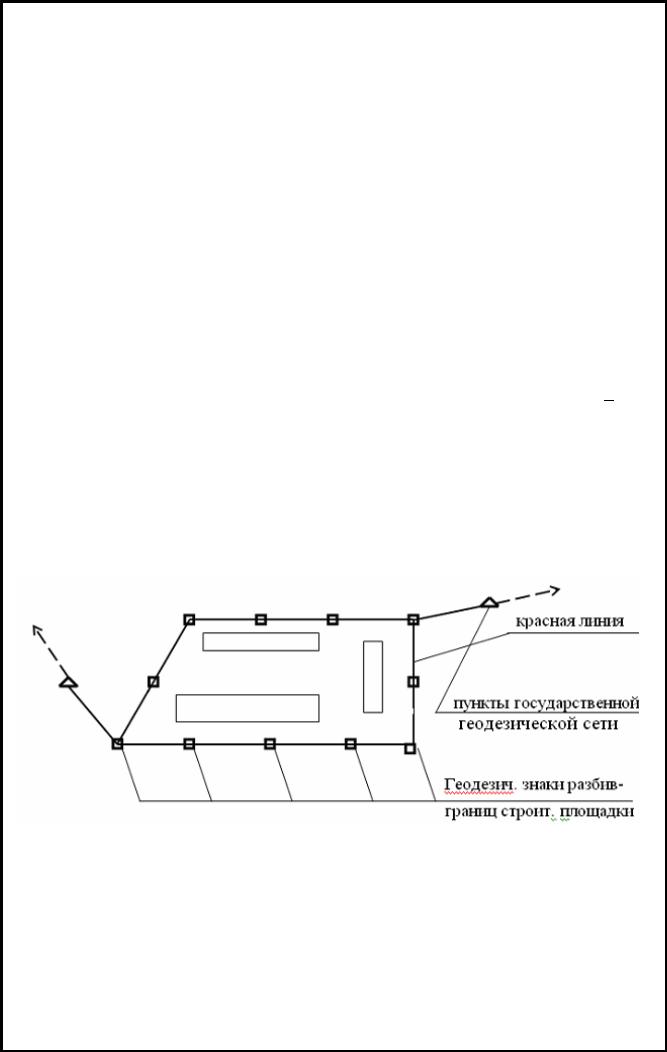

Для определения границ строительной площадки проводят разбивку красных линий.
Последующие элементы геодезической разбивочной основы рекоменду-
ется выполнять после расчистки территории, освобождения ее от строений подлежащих сносу и вертикальной планировки (при необходимости).

- 13 - |

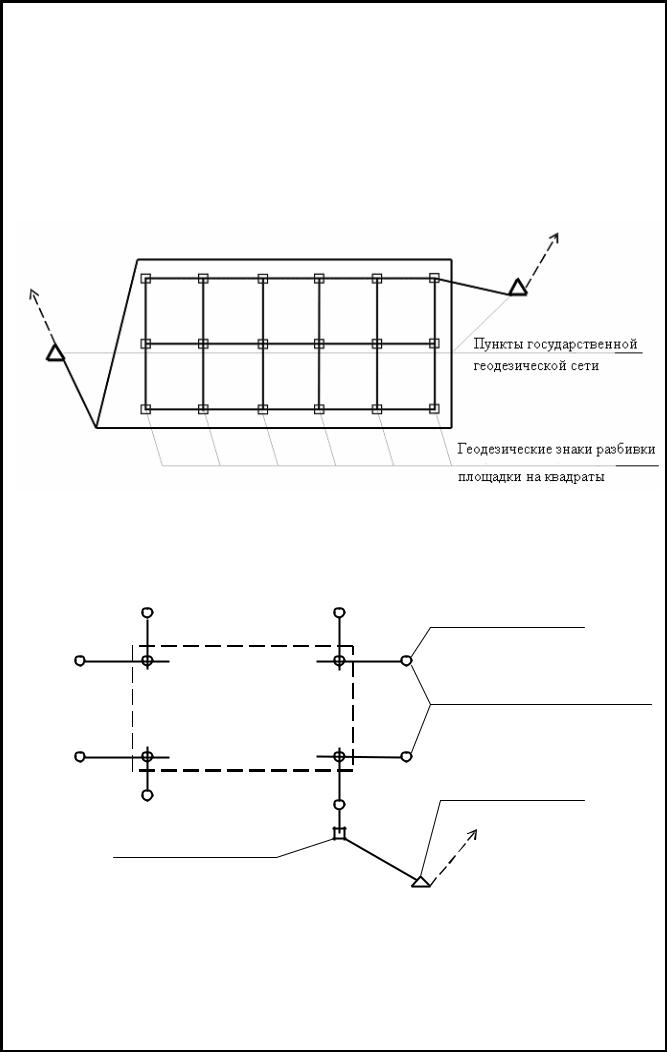

Разбивочная сеть с размерами сторон50, 100, 200 м строительной пло- |
щадки создается для выноса в натуру главных разбивочных ,осейдля по- |
строения внешней разбивочной сети зданий и производства исполнительных |
съемок. |
При создании внешней разбивочной сети здания на основе разбивочной |
сети стройки закрепляют главные разбивочные оси здания и углы сооруже- |
ний, образованные пересечением осей здания. |
репер, совмещенный |
с осевым знаком |
геодезические знаки внешней |
разбивочной сети здания |
государственный |
геодезический знак |
геодезический знак |
разбивки на квадрат |
На каждой разбивочной оси не менее 4-х геодезических знаков. |

- 14 -
Нивелирную внешнюю сеть здания создают от нивелирной сети строи-
тельной площадки в виде нивелирных ходов опирающиеся не менее чем на2
репера. Пункты нивелирной и плановой сети, как правило, совмещают.
Места устройства знаков закрепления основных и главных разбивочных осей здания выбирают вне зоны складирования и проездов, чтобы обеспечить их сохранность и свободный доступ, а также, чтобы не было препятствий при переносе осей на монтажные горизонты.
Места закладки геодезических знаков указываются на стройгенплане.

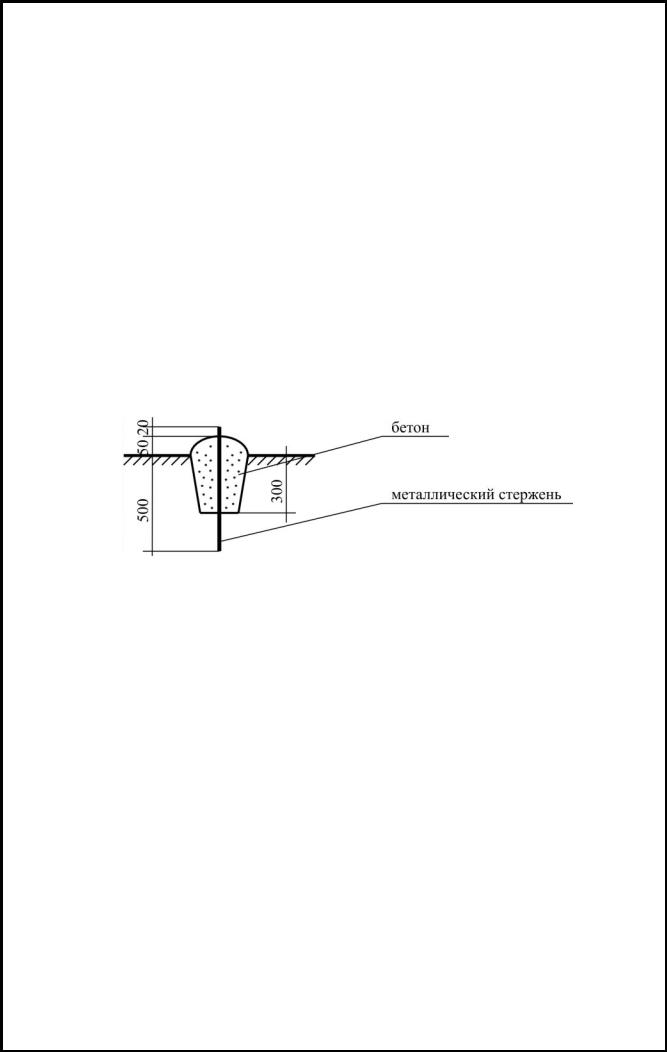

Для зданий до 5-ти этажей, сооружений до 15 м с продолжительностью строи-
тельства до 6-ти месяцев геодезические знаки закрепляются металлическими стержнями или трубой, забиваемыми в грунт на 50 см и ограждения его.
Для зданий, продолжительностью строительства более 6-ти месяцев ус-
танавливают круглые бетонные столбы с металлической трубой в центре на глубину ниже промерзания.
Осевые геодезические знаки линейных сооружений устраиваются в нача-
ле и в конце, а также через 500 м по трассе.
Внутренняя разбивочная сеть здания создается в виде сети геодезиче-
ских пунктов на исходном горизонте здания с привязкой к пунктам внешней сети.
Разбивочные оси, монтажные риски на этажах наносятся от геодезиче-
ских знаков внешней или внутренней разбивочной сети здания.
Знаки геодезической разбивочной сети проверяют инструментально не реже 2-х раз в год.

- 15 -
Геодезическую разбивочную сеть заказчик должен передать подрядчику не менее чем за 10 дней с технической документацией и закрепленными зна-
ками.
Для зданий более9-ти этажей разрабатывается проект производства геодезических работ.
До начала производства работ подземной части для детальной разбивки осей здания разбивочные оси переносятся на обноску, устраиваемую по пери-
метру.

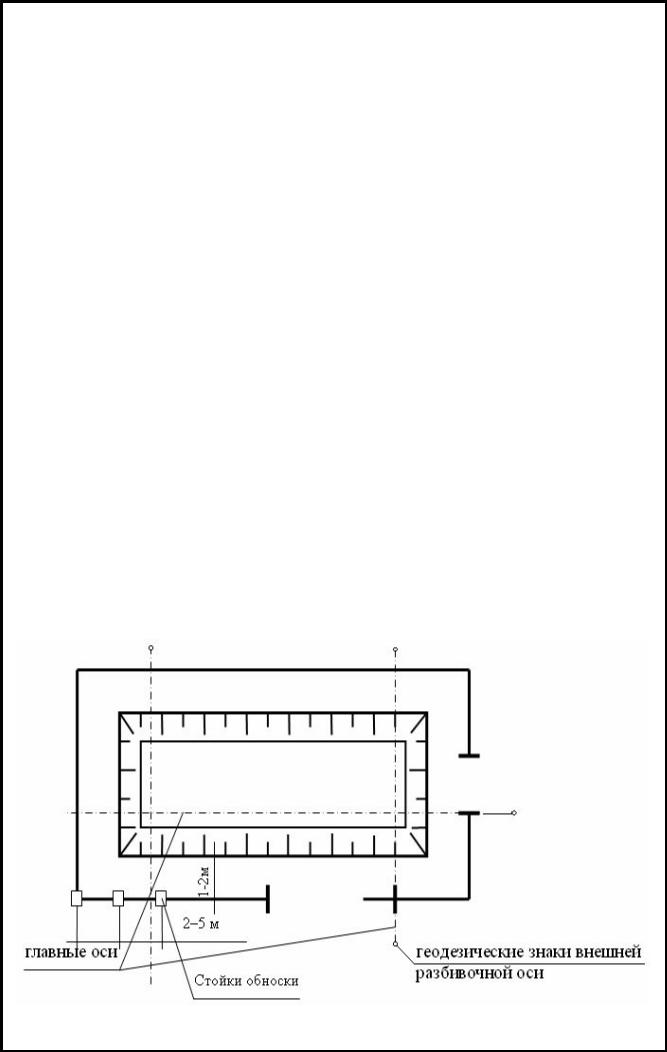

Обноску устраивают на расстоянии 3-4 м от наружной стены здания, что-
бы не мешать производству работ. Устанавливают параллельно основным осям с использованием теодолита. На обноске обозначаются оси и отметки,
перенесенные от внешней разбивочной оси с закрепленных геодезических знаков.
Обноска металлическая инвентарная или деревянная одноразовая.
Сплошная с местами для проезда транспорта или прерывистая. Стойки не совпадают с осями. Высота стоек 2 м. Верхнюю грань досок или металличе-
ского уголка устанавливают по нивелиру и по возможности на уровне нуле-
вой отметки.

- 16 -
Оси наносятся гвоздями или пропилами на деревянной обноске. На ме-
таллической обноске - краской и нумеруются.
Обноску используют только в начальный период строительства. Поэтому после возведения подземной части основные разбивочные оси здания перено-
сят на его цоколь, используя их в дальнейшем для переноса разбивочных осей на этажи здания. Число опорных точек, передаваемых на этаж, устанавливают в зависимости от размеров здания, но их должно быть не менее трех (методом вертикальной плоскости).
При передаче отметок на этажи используют рейки и два нивелира. Геоде-
зические разбивочные работы на этажах здания или сооружения заключаются в построении установочных рисок, фиксирующих положение конструкции,
при этом разбивают не сами оси, а линии им параллельные в зависимости от толщины конструкции. При использовании РШИ на монтажный горизонт пе-
редают продольную среднюю ось и 1 поперечную ось.
II.Строительство подъездных дорог
Повторить, читалось на III курсе, в ТСП по любому учебнику.
III.Инженерные сети для строительства
Если нельзя использовать постоянные водопроводные сети, устраивают временные из труб рассчитанного диаметра, которые укладывают ниже глу-
бины промерзания грунта. В летних условиях на глубину30 см или на по-
верхности. Для электроснабжения используют действующие сети и постоян-
ные сооружения энергетического хозяйства. Временные сети высокого и низ-
кого напряжения на стройке устраивают с воздушной подвеской проводов.
Тепло и пар от котельных установок. Наружные теплосети наземные и под-
земные с соответствующей теплоизоляцией. Прокладывать теплосети должны специальные строительные организации.
Подготовительные работы:
1.Разбивка трассы.
2.Ограждение люков существующих сетей.
3.Установка инвентарных ограждений траншей.
