- 154 -
Высота плиты 2.45 (м). Сборку покрытия выполняют из изготовленных на заводе транспортабельных пирамид, объединяющих в себе верхний пояс и решётку структуры из плоских треугольников, образующих её нижний пояс.
Сборку производили на эстакаде в торцевой части здания в панели шириной
7.35 (м) с пристыковкой их на болтах к ранее собранной конструкции и над-
вижкой плиты покрытия на ширину панели с помощью электрических лебё-
док.
Для установки путей надвижки ставят временные опоры.
Оболочки
Пространственные покрытия в виде оболочек состоят из тонких плит криволинейного очертания и контурных конструкций (бортовые элементы,
опорные кольца, диафрагмы в виде балок, ферм, арок). В ж/б оболочках целе-
сообразно используется работа бетона на сжатие благодаря работе конструк-
ции в обеих направлениях. Поэтому по сравнению с плоскими системами за-
траты металла и бетона в них существенно меньше.
За рубежом тонкостенные пространственные покрытия возводят глав-
ным образом в виде монолитных конструкций с применением лесов и опалуб-
ки. У нас преимущественно сборные. Впервые в 20-х годах.

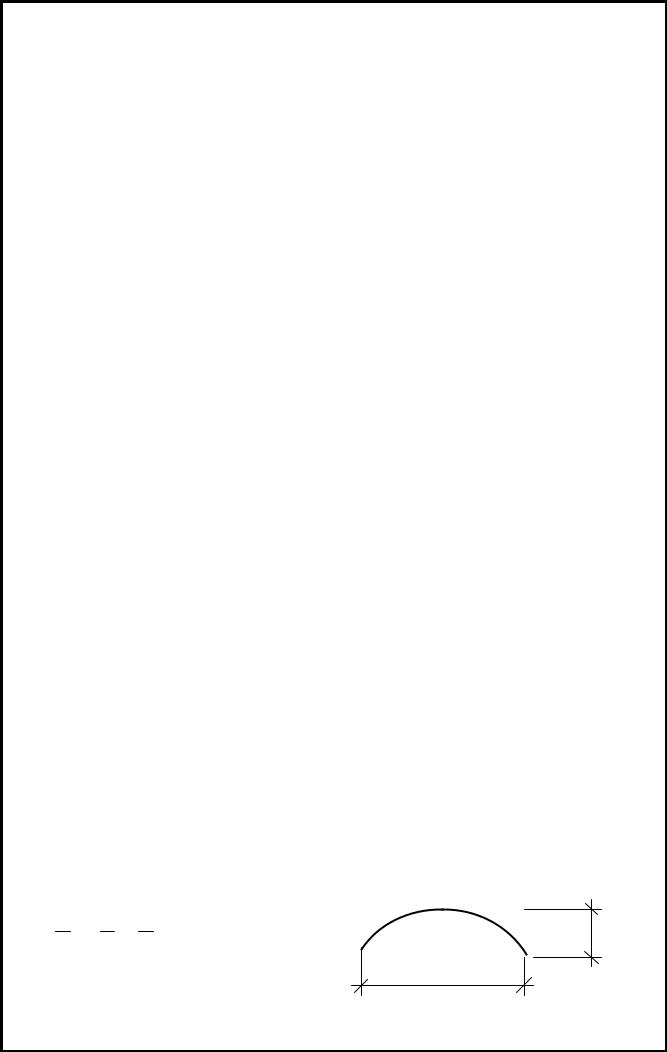

Оболочки одинарной кривизны
Применяются для покрытий помещений прямоугольной формы в плане,
могут быть цилиндрического или параболического очертания. Пологие с подъёмом поверхности не более 1/5 ¸ 1/6 доли любого размера.
Для монтажа покрытий одноэтажных промышленных зданий применяют типовые сводчатые панели типа КЖС размерами 3*18, 3*24, 3*12 толщиной
40 (мм).
h = 1 ¸ 1 l 5 6
h
l

- 155 -

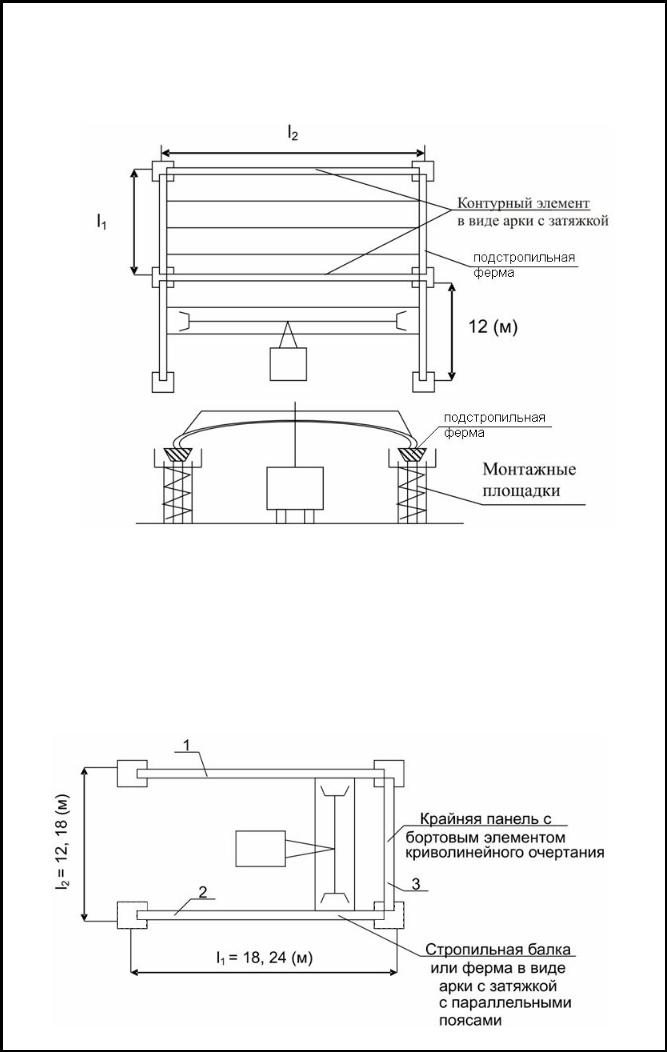

а) короткие оболочки – панели перекрывают пролёт здания, опираются на бортовые элементы (п. фермы), ж/б или металлические l1 / l2<1, 3х18, 3х24.
Монтаж п.ф. и плит оболочки ведётся одним потоком при движении кра-
на вдоль пролёта.
После сборки оболочки из отдельных плит она работает как одна плита,
отсюда заделка стыков бетоном после сварки выпусков арматуры, к которым приваривают плиты.
б) длинные оболочки из плит КЖС размером 3х12, 3х18, l1/l2>1.

- 156 -
При монтаже панелей кран идёт поперёк пролёта или вдоль.
Контурные элементы 3 шт., перед монтажом последней панели четвертый контурный элемент.

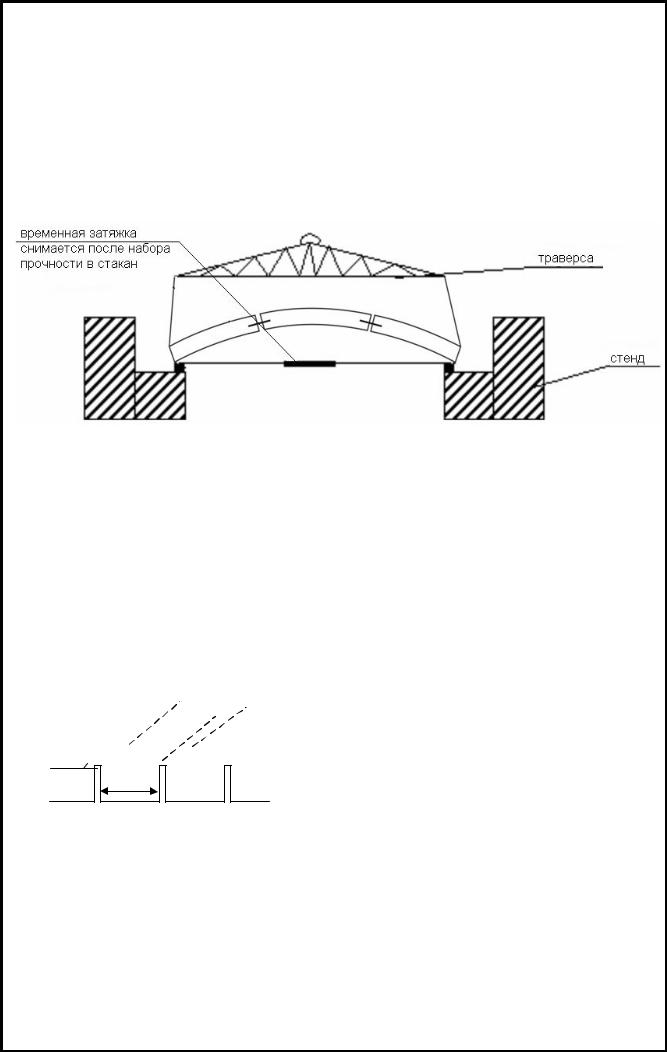

При длине панели >12 (м) из отдельных панелей 3х6 сборка на стенде у места монтажа с временной затяжкой.
Для придания сборным элементам необходимой прочности и жёсткости на период изготовления, перевозки и монтажа, их обычно снабжают бортовым окаймлением по контуру. В этом случае оболочка получается ребристой. Края плит вдоль монтажных разрезов можно не усиливать рёбрами, тогда во время перевозки, монтажа и твердения бетона в швах безрёберные края элементов укрепляют съёмными металлическими траверсами.

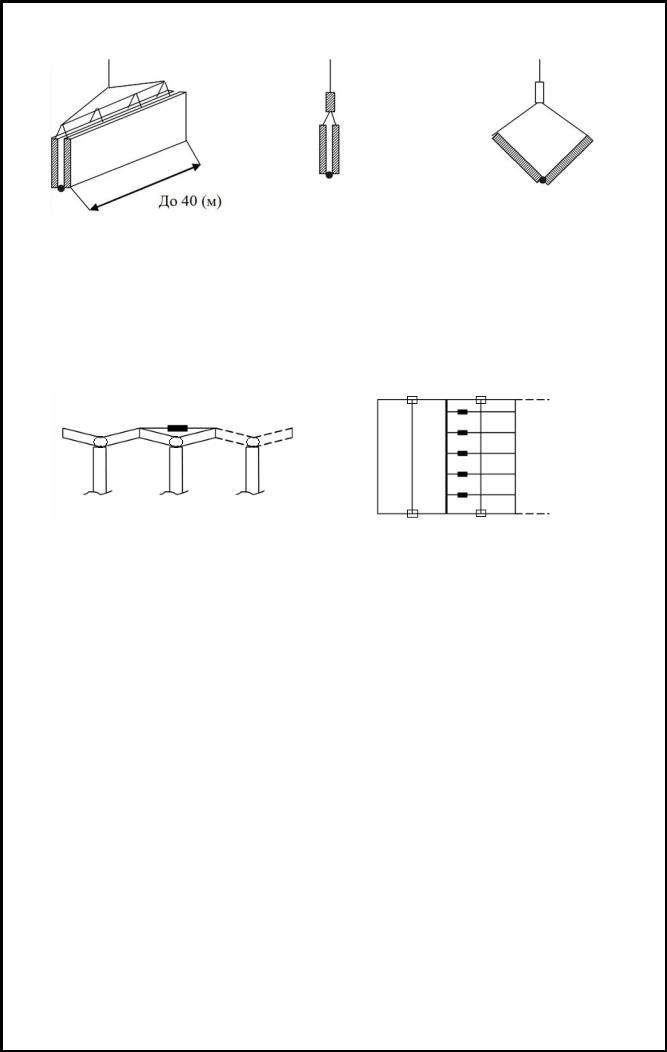

Монтаж складчатых конструкций
30°
2.5¸7.5 м
Для пространственных покрытий применяются складки шириной от2,5
до 7,5 (м), длиной до 40 (м), толщиной 30 ¸ 79 (мм), угол наклона 30°.
Ж/б складки из 2-х спаренных плит транспортируются в сложенном виде в зависимости от изготовления вертикально или горизонтально.

- 157 -
Монтаж складок ведётся с транспортных средств без кружал и вспомога-
тельных устройств. Длина складки ограничена условиями транспортировки.
Первую складку монтируют на вспомогательных подпорках. Для строповки используют траверсу, длина стропов которой должна соответствовать ширине складки. При монтаже плиты раскрываются как рояльные петли.
Складку, находящуюся в сборке, закрепляют распорками с винтовой стяжкой.
Арматуру связывают или сваривают в коньке, также как и в жёлобе и стыки замоноличивают высокопрочным быстротвердеющим бетоном. После схватывания бетона траверсы и распорки используют для монтажа другой складки.
Недостатки: сложность изготовления и транспортировки.
Оболочки двоякой положительной или отрицательной кривизны
Поверхность тонкостенной оболочки двоякой кривизны образуется пу-
тём перемещения кривой кругового, параболического или эллиптического очертания по другой кривой. По контуру оболочки располагаются диафраг-
мы жёсткости (для оболочек двоякой кривизны все 4 криволинейного очерта-
ния). Для промышленных зданий чаще положительной кривизны, для граж-
данских зданий (выставочных павильонов, зрительных залов) положительной и отрицательной. В основном. У нас в стране в основном сборные(из криво-
