Приложение а

Вариантные схемы генеральных планов промпредприятий

Тема проекта в соответствии с заданием	Номера рисунков по схемам генплана
Машиностроительный завод	1, 2, 3, 4, 5
Шинный завод	6, 7
Станкостроительный завод	8, 9
Приборостроительный завод	10, 11, 12, 13
Трикотажно-швейная фабрика	14, 15
Обувная фабрика	16, 17

Примечание:

габаритные размеры зданий (все, кроме проектируемых) на генплане принимать кратными 6 м, соблюдая примерную пропорцию с размерами этих зданий на выбранной схеме генерального плана.

Принятые условные обозначения:

- размещение бытовых помещений

- размещение предзаводской зоны на

предприятии

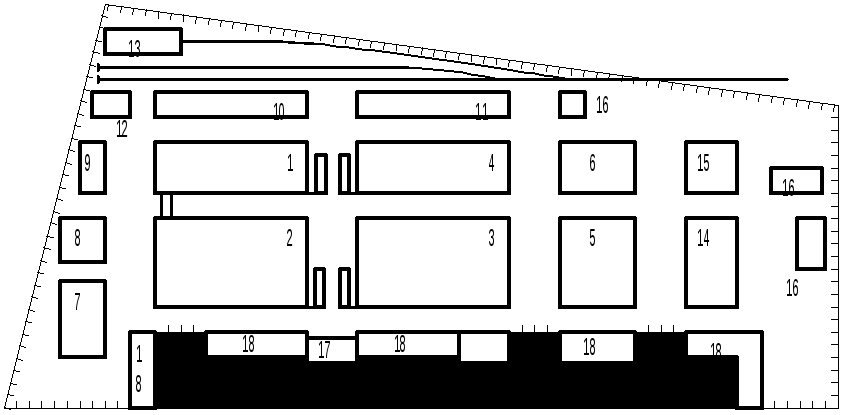

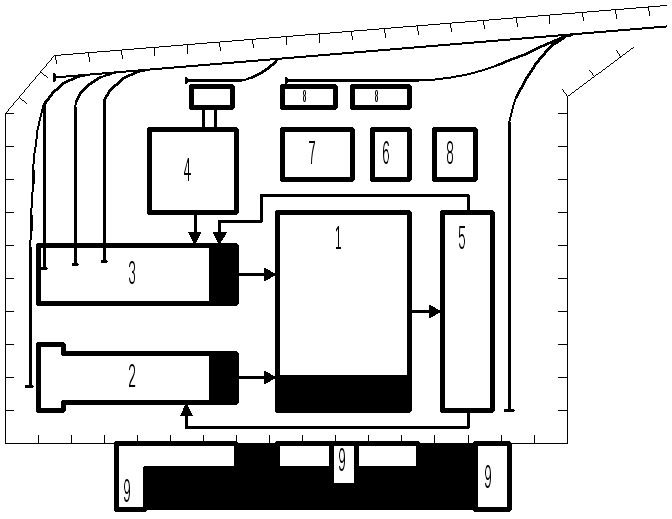

Экспликация:1 - механосборочный корпус; 2 - литейный цех; 3 -кузнечно-прессовый цех; 4 - корпус вспомогательных цехов; 5 - ремонтный цех; 6 - модельный цех; 7 - склады сырья; 8 - склад готовой продукции; 9 - объекты подсобного назначения;10 - административное здание

Рисунок 1 - Схема генплана машиностроительного завода

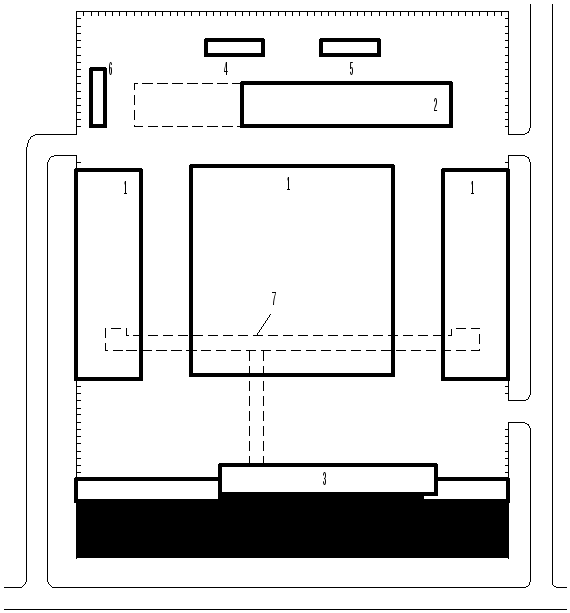

Экспликация: 1 -механосборочный корпус; 2 -корпус вспомогательных цехов; 3 - кузнечно-прессовый цех; 4 - литейный цех; 5 - склад готовой продукции; 6 - теплоцентраль; 7 - ремонтно-механический цех; 8 - склад сырья; 9 - объекты подсобного назначения

Рисунок 2 - Схема генплана автозавода

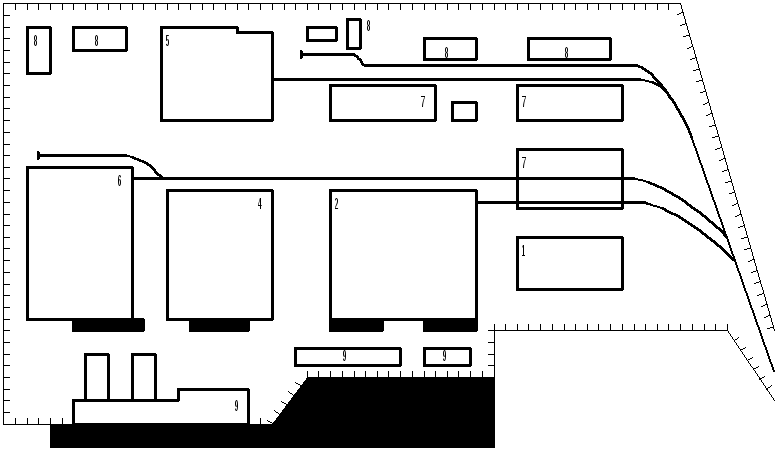

Экспликация:

1 -механосборочный цех;2 -кузнечно-прессовый;

3 -литейный цех;4 -модельный цех; 5 -склады;

6 - котельная;7 -компрессорная;

8 – объекты подсобного назначения;

9 -административные здания.

Рисунок 3 - Схема

генерального плана машиностроительного завода

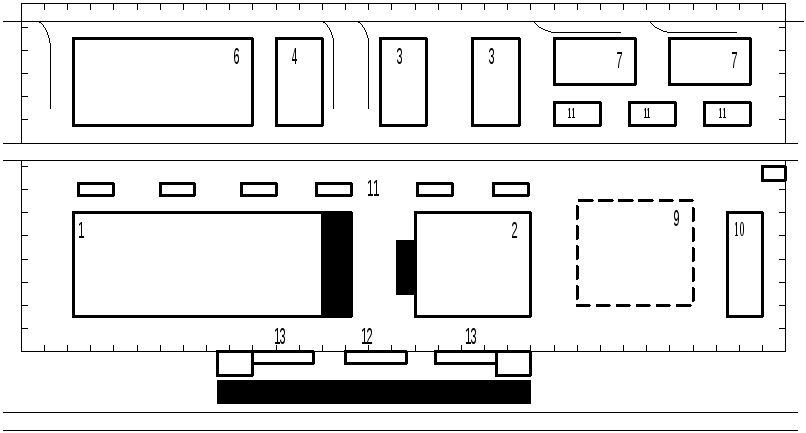

Рисунок 4 - Схема генплана завода автомобильных прицепов

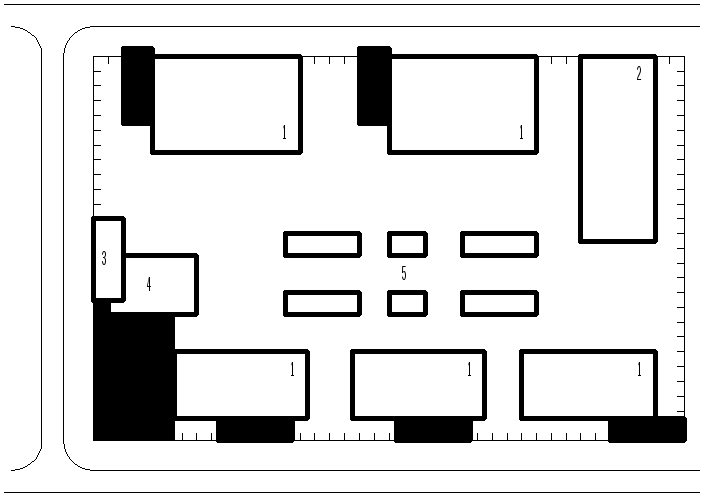

Рисунок 5 - Схема генерального плана автомобильного завода

Экспликация автотранспортных предприятий:

1 -механосборочный корпус; 2 - корпус вспомогательных цехов; 3 - кузнечно-прессовый цех; 4 - литейный цех; 5 - деревообрабатывающий корпус; 6 - корпус производства запчастей; 7 - склад сырья; 8 - склад формовых материалов; 9 - склад готовой продукции; 10 - корпус экспедиции; 11 - объекты подсобного назначения;12 - проходная;13 – административные здания

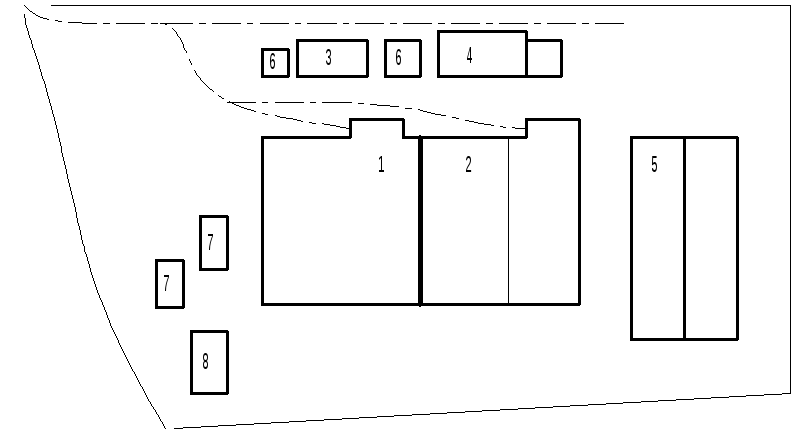

Рисунок 6

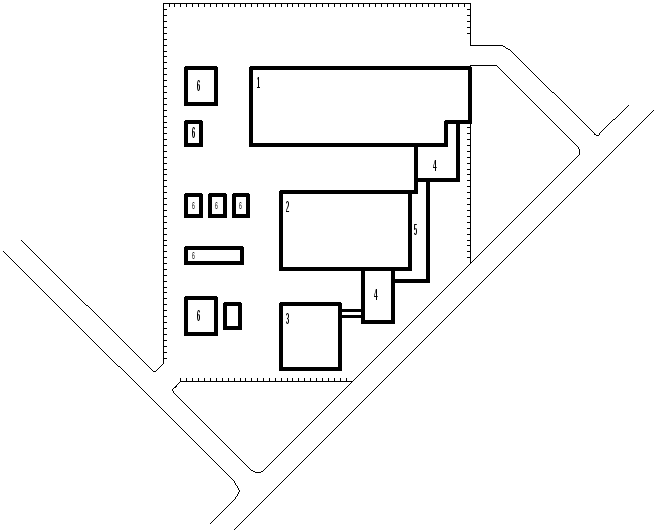

Рисунок 7

Экспликация: 1- подготовительный цех; 2- заготовительно-сборочный цех; 3- автонапорный цех; 4-цех вулканизации; 5- велошинный цех; 6- цех использования заводских отходов; 7- цех производства мотопокрышек; 8- клеевой цех; 9- электроподстанция; 10- склад сырья; 11- склад готовой продукции; 12-склад химреактивов; 13-депо; 14-ремонтно-механический цех; 15-ремонтно-строительный цех; 16- объекты подсобного назначения; 17- проходная; 18- административные здания

Схемы генеральных планов шинных заводов

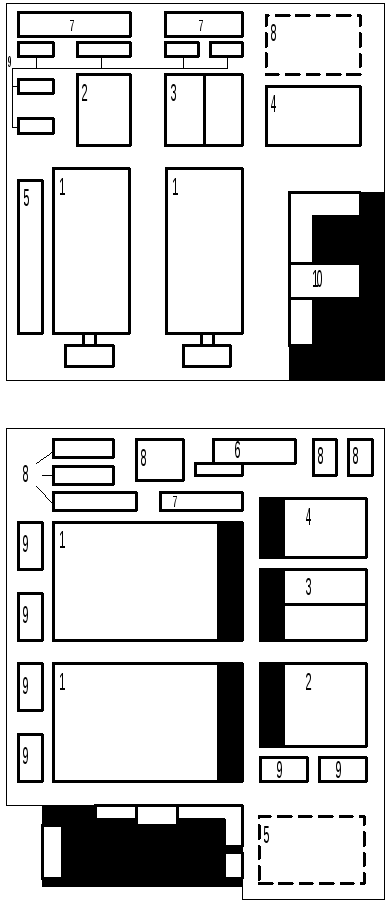

Рисунок 8

Рисунок 9

Экспликация:

1 - главный корпус; 2 - механический цех; 3 - литейный цех; 4 - корпус тяжёлых станков; 5 - корпус заготовительных цехов; 6 - деревообрабатывающий корпус; 7 - склады; 8 - объекты подсобного назначения; 9 - административное здание

Схемы генеральных планов станкостроительных заводов

Экспликация:1 - механосборочный цех; 2 - блок вспомогательных цехов; 3 - термическое отделение и гальванический цех; 4 - литейное и кузнечное отделение; 5 вспомогательный цех и склад готовой продукции;6 - электромонтажный цех; 7- объекты подсобного назначения; 8- проходная; 9- бытовой корпус; 10 -административный корпус

Рисунок 10 -Схема генерального плана приборостроительного

завода

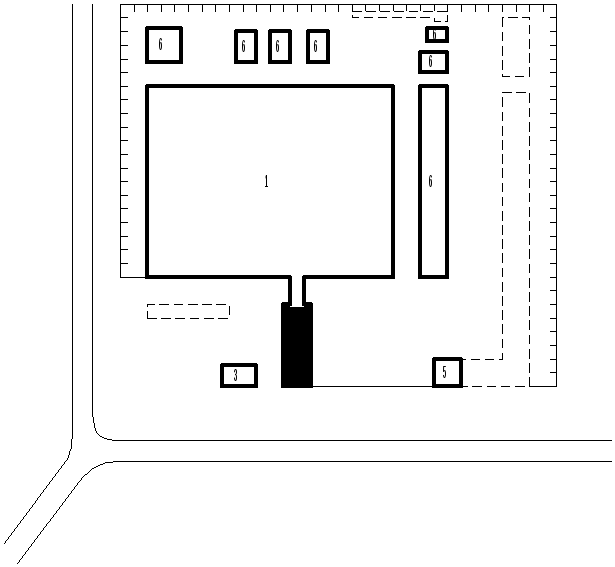

Экспликация: 1 - производственные корпуса; 2 - складские корпуса; 3 - административный и лабораторный корпус; 4 - компрессорная; 5 - склад ГСМ; 6 - водное хозяйство; 7 - галерея подземная

Рисунок 11 - Схема генерального плана завода вычислительных машин

Рисунок 12 - Схема генерального плана предприятия приборостроения

Экспликация: 1 - главный корпус; 2 - корпус вспомогательных цехов; 3 - склады; 4 - бытовой корпус; 5 - электромонтажный цех; 6 - объекты подсобного назначения; 7 - проходная; 8 - административный центр; 9 - учебный центр; 10 - столовая; 11 - зона расширения

Экспликация: 1 - главный корпус; 2 - корпус вспомогательных цехов; 3 - электромонтажный цех; 4 - гальванический цех; 5 - склады; 6 - объекты подсобного назначения; 7 - административные здания; 8 - столовая

Рисунок 13 - Схема генерального плана предприятия

приборостроения

Рисунок 14 – Схема генерального плана швейно-трикотажной фабрики

Рисунок 15 - Схема генерального плана швейно-трикотажной

фабрики

Экспликация: 1,2- производственные корпуса; 3- административный корпус; 4- бытовой корпус; 5- проходная; 6- объекты подсобного назначения

Экспликация: 1- производственный корпус обувной фабрики; 2- бытовой корпус; 3- блок вспомогательных цехов (столярный, сварочный, кузнечный, ремонтный цехи); 4- склад ГСМ; 5- склад растворителей; 6- производственные корпуса лёгкой промышленности; 7- объекты подсобного назначения.

Рисунок 16 - Схема генерального плана предприятия лёг

кой промышленности

Экспликация: 1- предприятие лёгкой промышленности;

2- склады; 3- административный корпус;

4- столовая;5-объекты подсобного назначения.

Рисунок 17 - Схема генерального плана предприятия лёгкой промышленности
