5.2.6 Производство работ, связанных с нахождением работников в выемках с откосами без креплений в насыпных, песчаных и пылевато-гли-нистых грунтах выше уровня грунтовых вод (с учетом капиллярного поднятия) или грунтах, осушенных с помощью искусственного водопонижения, допускается при глубине выемки и крутизне откосов, указанных в таблице 1. Таблица 1

№п/п	Виды грунтов	Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более
		1,5	3,0	5,0
1	Насыпные неслежавшиеся	1:0,67.	1:1	1:1,25
2	Песчаные	1:0,5	1:1	1:1
3	Супесь	1:0,25	1 :0,67	1:0,85
4	Суглинок	1:0	1:0,5	1 :0,75
5	Глина	1:0	1:0,25	1:0,5
6	Лессовые	1:0	1:0,5	1:0,5

4. Производственно – технологическая часть

4.1 Технологическая карта на производство работ нулевого цикла

54000

56600

2200

24000

26600

550

2200

По [19] определяем наибольшую допустимую крутизну откосов для глины:

где - показатель крутизны откоса котлована определяется в зависимости от вида грунта и глубины котлована по табл. 1[ ].

Глубина выемки - Н=2,2 м.

- заложение откоса.

4.1.1 Определение работ по отрывке котлована.

При разработке котлована с откосами расчет объемов производится по формуле:

,

где: - площадь котлована по низу;

- площадь котлована по верху с учетом величины откосов;

- глубина котлована.

Въездная траншея устраивается для въезда механизмов при производстве работ в первом ярусе котлована. Ширина траншеи принимается равной 7м .Уклон .

Длина траншеи: =

Объем грунта въездной траншеи определяем по формуле:

где: - глубина котлована;

- ширина въездной траншеи.

4.1.2 Выбор вариантов комплектов машин

1. Комплекты машин выбираются с учётом структуры работ по разработке котлована. Ведущей машиной является экскаватор.

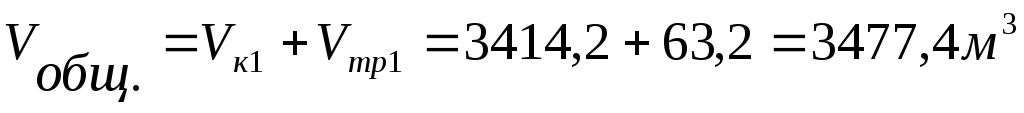

2. I. Вариант. Экскаватор (Э-625Б) с прямой лопатой ёмкостью ковша 0,65 м³ разрабатывает объём грунта V = 3477,4 м³ . Автосамосвал МАЗ-205.

3. II. Вариант. Экскаватор (ЭО-4121) с обратной лопатой ёмкостью ковша 0,65 м³ разрабатывает объём грунта V = 3477,4м³. Автосамосвал МАЗ-205.

4. Для обратной засыпки грунта используется бульдозер на базе ДЗ-18 мощностью 108 л.с. При разработке грунтов, меняющих свои свойства под влиянием атмосферных воздействий в выемках оставляют защитный слой грунта – недобор, который удаляется непосредственно перед началом возведения фундамента. Разработка недобора производится бульдозером под всем зданием и вручную на отдельных участках.

4.1.2.1 Расчет количества транспортных средств

Определяем количество самосвалов для экскаваторов различных марок и объемов ковша, разрабатывающего объем грунта под соответствующее здание.

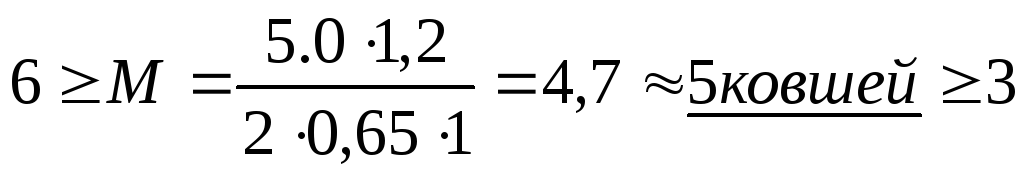

• Определяем число ковшей экскаватора. Учитываем, что рациональное сочетание ёмкости ковша экскаватора с грузоподъёмностью автомобиля получается в том случае, когда в кузов можно поместить от 3 до 6 ковшей грунта.

где Q – техническая грузоподъемность транспортного средства

К_P – коэффициент первоначального разрыхления грунта

q – емкость ковша экскаватора;

К_н – коэффициент наполнения ковша

γ- плотность грунта

1 вариант.

→недогруз

2 вариант.

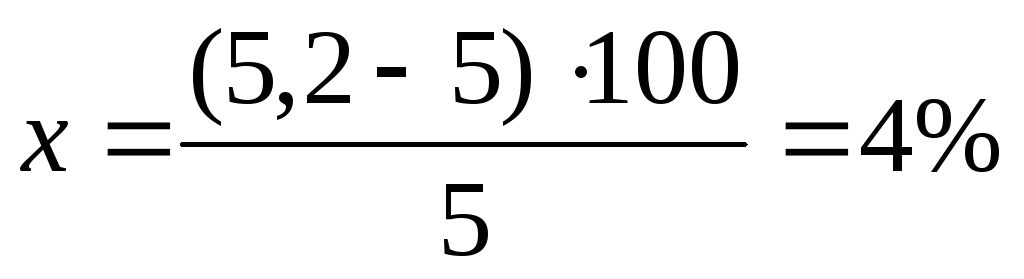

→перегруз менее 5%

• Длительность погрузки самосвала:

1. где tц.э.1 = 16; kт = 0,75;

2. где tц.э.2 = 22; kт = 0,75.

М – число ковшей грунта;

n – число циклов экскаватора в минуту

kт – коэффициент зависящий от организации работ по погрузке грунта

1 вариант

2 вариант

• Длительность цикла работы самосвала:

;

где =583,33 м/мин (средняя скорость движения самосвала);

L = 3 км=3000 м (среднее расстояние перевозки грунта);

tpm ,tm – время разгрузки с маневрированием и время маневрирования в забое

1 вариант ;

2 вариант ;

где 1. =1,6 мин (время разгрузки с маневр);

=0,55мин(время маневр. в забое).

2. =1,6мин (время разгрузки с маневр);

=0,55мин (время маневр. в забое).

• Определяем количество автосамосвалов.

где t – длительность погрузки самосвала (мин);

Тц - длительность цикла работы самосвала (мин).

1.

2.
