Мультипроцессорная когерентность кэш-памяти

Мультипроцессорная система с разделяемой памятью состоит из двух или более независимых процессоров, каждый из которых выполняет либо часть большой программы, либо независимую программу. Все процессоры обращаются к командам и данным, хранящимся в общей основной памяти. Поскольку память является обобществленным ресурсом, при обращении к ней между процессорами возникает соперничество, в результате чего средняя задержка на доступ к памяти увеличивается. Для сокращения такой задержки каждому процессору придается локальная кэш-память, которая, обслуживая локальные обращения к памяти, во многих случаях предотвращает необходимость доступа к совместно используемой основной памяти. В свою очередь, оснащение каждого процессора локальной кэш-памятью приводит к так называемой проблеме когерентности или обеспечения согласованности кэш-памяти. Согласно [93, 215], система является когерентной, если каждая операция чтения по какому-либо адресу, выполненная любым из процессоров, возвращает значение, занесенное в ходе последней операции записи по этому адресу, вне зависимости от того, какой из процессоров производил запись последним.

В простейшей форме проблему когерентности кэш-памяти можно пояснить следующим образом (рис 11.5). Пусть два процессора Р_г и Р_г связаны с общей памятью посредством шины. Сначала оба процессора читают переменную х. Копии блоков, содержащих эту переменную, пересылаются из основной памяти в локальные кэши обоих процессоров (рис. 11.5, а). Далее процессор P_t выполняет операцию увеличения значения переменной х на единицу. Так как копия переменной уже находится в кэш-памяти данного процессора, произойдет кэш-попадание и значение сбудет изменено только в кэш-памяти 1. Если теперь процессор Р₂ вновь выполнит операцию чтения х, то также произойдет кэш-попадание и Р₂ получит хранящееся в его кэш-памяти «старое» значение х (рис. 11.5, б).

Поддержание согласованности требует, чтобы при изменении элемента данных одним из процессоров соответствующие изменения были проведены в кэш-памяти остальных процессоров, где есть копия измененного элемента данных, а также в общей памяти. Схожая проблема возникает, кстати, и в однопроцессорных системах, где присутствует несколько уровней кэш-памяти. Здесь требуется согласовать содержимое кэшей разных уровней.

В решении проблемы когерентности выделяются два подхода: программный и аппаратный. В некоторых системах применяют стратегии, совмещающие оба подхода.

Программные способы решения проблемы когерентности

Программные приемы решения проблемы когерентности позволяют обойтись без дополнительного оборудования или свести его к минимуму [721. Задача возлагается на компилятор и операционную систему. Привлекательность такого подхода в возможности устранения некогерентности еще до этапа выполнения программы,

Рис. 11.5. Иллюстрация проблемы когерентности памяти: а — содержимое памяти до изменения значения х; б — после изменения

однако принятые компилятором решения могут в целом отрицательно сказаться на эффективности кэш-памяти.

Компилятор анализирует программный код, определяет те совместно используемых данные, которые могут стать причиной некогерентности, и помечает их. В процессе выполнения программы операционная система или соответствующая аппаратура предотвращают кэширование (занесение в кэш-память) помеченных данных, и в дальнейшем для доступа к ним, как при чтении, так и при записи, приходится обращаться к «медленной» основной памяти. Учитывая, что некогерентность возникает только в результате операций записи, происходящих значительно реже, чем чтение, рассмотренный прием следует признать недостаточно удачным.

Более эффективными представляются способы, где в ходе анализа программы определяются безопасные периоды использования общих переменных и так назы-ваемые критические периоды, где может проявиться некогерентность. Затем ком-пилятор вставляет в генерируемый код инструкции, позволяющие обеспечить ко-герентность кэш-памятей именно в такие критические периоды.

Аппаратные способы решения проблемы когерентности

Большинство из предложенных способов борьбы с некогерентностью ориентированы на динамическое (в процессе вычислений) распознавание и устранение несогласованности копий совместно используемых данных с помощью специальной аппаратуры. Аппаратные методы обеспечивают более высокую производительность, поскольку издержки, связанные с некогерентностью, имеют место только при возникновении ситуации некогерентности. Кроме того, непрограммный подход прозрачен для программиста и пользователя [215]. Аппаратные механизмы преодоления проблемы когерентности принято называть протоколами когерентности кэш-памяти.

Как известно, для обеспечения идентичности копий данных в кэше и основной памяти в однопроцессорных системах применяется одна из двух стратегий: сквозная запись (write through) или обратная запись (write back). При сквозной записи новая информация одновременно заносится как в кэш, так и в основную память. При обратной записи все изменения производятся только в кэш-памяти, а обновление содержимого основной памяти происходит лишь при удалении блока из кэш-памяти путем пересылки удаляемого блока в соответствующее место основной памяти. В случае мультипроцессорной системы, когда копии совместно используемых данных могут находиться сразу в нескольких кэшах, необходимо обеспечить когерентность всех копий. Ни сквозная, ни обратная запись не предусматривают такой ситуации, и для ее разрешения опираются на другие приемы, а именно: запись с аннулированием (write invalidate) и запись с обновлением (write update). Последняя известна также под названием записи с трансляцией (write broadcast).

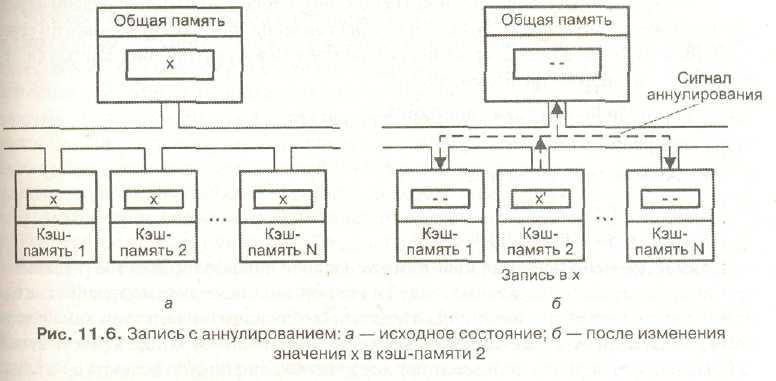

В варианте записи с аннулированием, если какой-либо процессор производит изменения в одном из блоков своей кэш-памяти, все имеющиеся копии этого блока в других локальных кэшах аннулируются, то есть помечаются как недостоверные. Для этого бит достоверности измененного блока (строки) во всех прочих кэшах устанавливается в 0. Идею записи с аннулированием иллюстрирует рис. 11.6, где показано исходное состояние системы памяти, где копия переменной х имеется во всех кэшах (рис. 11.6, а), а также ее состояние после записи нового значения д:в кэш с номером 2 (рис 11.6, б).

Если впоследствии другой процессор попытается прочитать данные из своей копии такого блока, произойдет кэш-промах. Следствием кэш-промаха должно быть занесение в локальную кэш-память читающего процессора корректной копии блока. Некоторые схемы когерентности позволяют получить корректную копию непосредственно из той локальной кэш-памяти, где блок подвергся модификации. Если такая возможность отсутствует, новая копия берется из основной памяти. В случае сквозной записи это может быть сделано сразу же, а при использовании обратной записи модифицированный блок предварительно должен быть переписан в основную память.

Запись с обновлением предполагает, что любая запись в локальный кэш немедленно дублируется и во всех остальных кэшах, содержащих копию измененного блока (немедленное обновление блока в основной памяти не является обязательным). Этот случай иллюстрирует рис. 11.7.

Рис. 11.7. Запись с обновлением: а — исходное состояние; б — после изменения значения х в кэш-памяти 2

Стратегия записи с обновлением требует широковещательной передачи новых данных по сети межсоединений, что осуществимо не при любой топологии сети.

В общем случае для поддержания когерентности в мультипроцессорных системах имеются следующие возможности:

• совместно используемая кэш-память;

• некэшируемые данные;

• широковещательная запись;

• протоколы наблюдения;

• протоколы на основе справочника.

Совместно используемая кэш-память. Первое и наиболее простое решение -вообще отказаться от локальных кэшей и все обращения к памяти адресовать к од-ной общей кэш-памяти, связанной со всеми процессорами посредством какой-либо коммуникационной сети. Хотя данный прием обеспечивает когерентность копий данных и прозрачен для пользователя, количество конфликтов по доступу к памя-ти он не снижает, поскольку возможно одновременное обращение нескольких про-цессоров к одним и тем же данным в общей кэш-памяти. Кроме того, наличие разделяемой кэш-памяти нарушает важнейшее условие высокой производительна согласно которому процессор и кэш-память должны располагаться как можно ближе друг к Другу. Положение осложняется и тем, что каждый доступ к кэшу связан с обращением к арбитру, который определяет, какой из процессоров получит доступ к кэш-памяти. Тем не менее общая задержка обращения к памяти в целом уменьшается.

Некэшируемые данные. Проблема когерентности имеет отношение к тем данным, которые в ходе выполнения программы могут быть изменены. Одно из вероятных решений — это запрет кэширования таких данных. Технически запрет на кэширование отдельных байтов и слов достаточно трудно реализуем. Несколько проще сделать некэшируемым определенный блок данных. При обращении процессора к такому блоку складывается ситуация кэш-промаха, производится доступ к основной памяти, но копия блока в кэш не заносится. Для реализации подобного приема каждому блоку в основной памяти должен быть придан признак, указывающий, является ли блок каптируемым или нет.

Если кэш-система состоит из раздельных кэшей команд и данных, сказанное относится главным образом к кэш-памяти данных, поскольку современные подходы к программированию не рекомендуют модификацию команд программы. Следовательно, по отношению к информации в кэше команд применяется только операция чтения, что не влечет проблемы когерентности.

В отношении того, какие данные не должны кэшироваться, имеется несколько подходов.

В первом варианте запрещается занесение в кэш лишь той части совместно используемых данных, которая служит для управления критическими секциями программы, то есть теми частями программы, где процессоры могут изменять разделяемые ими данные. Принятие решения о том, какие данные могут кэшироваться, а какие — нет, возлагается на программиста, что делает этот способ непрозрачным для пользователя.

Во втором случае накладывается запрет на кэширование всех совместно используемых данных, которые в процессе выполнения программы могут быть изменены. Естественно, что для доступа к таким данным приходится обращаться к медленной основной памяти и производительность процессора падает. На первый взгляд, в варианте, где запрещается кэширование только управляющей информации, производительность процессора будет выше, однако, прежде чем сделать такой вывод, нужно учесть одно обстоятельство. Дело в том, что для сохранения согласованности данных, модифицируемых процессором в ходе выполнения критической секции программы, строки с копиями этих данных в кэш-памяти при выходе из критической секции нужно аннулировать. Данная операция носит название очистки кэш-памяти (cache flush). Очистка необходима для того, чтобы к моменту очередного входа в критическую секцию в кэш-памяти не осталось «устаревших» данных. Ре-гулярная очистка кэша при каждом выходе из критической секции снижает производительность процессора за счет увеличения времени, нужного для восстановления копий в кэш-памяти. Ситуацию можно несколько улучшить, если вместо очистки всей кэш-памяти помечать те блоки, к которым при выполнении критической секции было обращение, тогда при покидании критической секции достаточно очищать только эти помеченные блоки.

Широковещательная запись. При широковещательной записи каждый запрос на запись в конкретную кэш-память направляется также и всем остальным кэшам системы. Это заставляет контроллеры кэшей проверить, нет ли там копии изменяемого блока. Если такая копия найдена, то она аннулируется или обновляется, в зависимости от применяемой схемы. Метод широковещательной записи связан с дополнительными групповыми операциями с памятью (транзакциями), поэтому он реализован лишь в больших вычислительных системах.

На двух последних возможностях поддержания когерентности в мультипро-цессорных системах остановимся более подробно.

Протоколы наблюдения

В протоколах наблюдения (snoopy protocols или просто snooping) ответственность за поддержание когерентности всех кэшей многопроцессорной системы возлагается на контроллеры кэшей. В системах, где реализованы протоколы наблюдения, контроллер каждой локальной кэш-памяти содержит блок слежения за шиной (рис. 11.8), который следит за всеми транзакциями на общей шине и, в частности, контролирует все операции записи. Процессоры должны широковещательно пе-редавать на шину любые запросы на доступ к памяти, потенциально способные изменить состояние когерентности совместно используемых блоков данных. Ло-кальный контроллер кэш-памяти каждого процессора затем определяет, присут-ствует ли в его кэш-памяти копия модифицируемого блока, и если это так, то та-кой блок аннулируется или обновляется.

Протоколы наблюдения характерны для мультипроцессорных систем на базе шины, поскольку общая шина достаточно просто обеспечивает как наблюдение, так и широковещательную передачу сообщений. Однако здесь необходимо принимать меры, чтобы повышенная нагрузка на шину, связанная с наблюдением и трансляцией сообщений, не «съела» преимуществ локальных кэшей.

Рис. 11.8. Кэш-память с контроллером наблюдения за шиной

Ниже рассматриваются некоторые из наиболее распространенных протоколов наблюдения. Большинство из них описываются упрощенно, а их детальное изло-жение можно найти по ссылкам на литературные источники.

В большинстве протоколов стратегия обеспечения когерентности кэш-памяти расценивается как смена состояний в конечном автомате. При таком подходе пред-полагается, что любой блок в локальной кэш-памяти может находиться в одном из фиксированных состояний. Обычно число таких состояний не превышает четы-рех, поэтому для каждой строки кэш-памяти в ее теге имеются два бита, называемые битами состояния (SB, Status Bit). Следует также учитывать, что некоторым идентичным по смыслу состояниям строки кэша разработчиками различных про-токолов присвоены разные наименования. Например, состояние строки, в которой были произведены локальные изменения, в одних протоколах называют Dirty («грязный»), а в других — Modified ("модифицированный" или "измененный").

Протокол сквозной записи. Этот протокол представляет собой расширение стандартной процедуры сквозной записи, известной по однопроцессорным системам. В нем запись в локальную кэш-память любого процессора сопровождается записью в основную память. В дополнение, все остальные кэши, содержащие ко-пию измененного блока, должны объявить свою копию недействительной. Протокол считается наиболее простым, но при большом числе процессоров приводит к значительному трафику шины, поскольку требует повторной перезагрузки из-мененного блока в те кэши, где этот блок ранее был объявлен недействительным [211]. Кроме того, производительность процессоров при записи в совместно ис-пользуемые переменные может упасть из-за того, что для продолжения вычислений процессоры должны ожидать, пока завершатся все операции записи [141].

Протокол обратной записи. В основе протокола лежит стандартная схема об-ратной записи, за исключением того, что расширено условие перезаписи блока в основную память. Так, если копия блока данных в одном из локальных кэшей подверглась модификации, этот блок будет переписан в основную память при вы-полнении одного из двух условий:
