Зикий А.Н.
Программа и методические указания
по выполнению контрольной работы
по курсу «Основы построения
телекоммуникационных систем и сетей»
(ОП ТКСС)
Таганрог 2007
Составитель: А.Н. Зикий
УДК 621.396
Программа и методические указания по выполнению контрольной работы по курсу «Основы построения телекоммуникационных систем и сетей». Таганрогский технологический институт при ЮФУ. Сост. А.Н. Зикий. Таганрог, 2007, 14с.
В методических указаниях изложены программа и рекомендации по изучению дисциплины «Основы построения телекоммуникационных систем и сетей» для студентов заочной формы обучения по специальности «Защищенные системы связи».
Приведена тематика контрольной работы №1, а также методические указания по ее выполнению.
Содержание
Введение…………………………………………………………………………….4
1. Контрольная работа №1…………………………………………………………5
1.1. Задание к контрольной работе №1……………………………………………5
1.2. Содержание контрольной работы №1………………………………………..6
2. Рабочая программа дисциплины «Основы построения телекоммуникационных систем и сетей»……………………………………………………………………………..7
2.1. Общие положения……………………………………………………………...7
2.2. Содержание лекции……………………………………………………………8
2.3. Примерная тематика практических занятий…………………………………8
2.4. Самостоятельная работа студентов…………………………………………..9
2.5. Рекомендуемая литература (для изучения теоретической части курса)…...9
3. Литература для выполнения контрольных работ……………………………...9
4. Литература по истории радиосвязи………………………………………….....11
Заключение………………………………………………………………………….11
Приложение А. Параметры серийных полосовых фильтров
Приложение Б. Типовая схема амплитудного синхронного детектора
Приложение В. Активный речевой фильтр
Введение
В процессе изучения курса «Основы построения телекоммуникационных систем и сетей» студенты заочной формы обучения должны выполнить одну контрольную работу. Она посвящена эскизному проектированию составных частей систем связи:
Передающей части однополосной линии связи;
Приёмной части однополосной линии связи;
Срок выполнения первой контрольной работы – до начала очередной сессии.
1. Контрольная работа №1
1.1. Задание к контрольной работе №1
1. Выписать исходные данные своего варианта из таблицы 1.
Вариант у каждого студента свой и определяется он номером фамилии студента в ведомости.
2. Из таблицы приложения А выбрать nфильтров с учетом исходных данных таблицы 1.
3. Разработать функциональную схему передающей или приемной части системы передач (в зависимости от варианта). Пример на рисунках 1 и 2.
4. Предъявить требования к узлам.
5. Построить принципиальную схему передающей (приемной) части СП с учетом рекомендаций настоящего учебного пособия и рекомендуемой литературы.
6. Рекомендуемый объем контрольной работы – 15-20 стр.
7. Контрольную работу рекомендуется оформлять на бумаге формата А4 в текстовом редакторе MSWord.
8. Провести расчет одного узла: фильтра или модулятора, демодулятора или кварцевого генератора, или синтезатора частот.
9. В заключении подвести итоги работы, достижения студента.
Таблица 1.
|
Передающая часть СП |
Приёмная часть СП | ||||||||||||||
|
№ варианта |
fнижняя звукового сигнала |
fверхняя звукового сигнала |
Вид модуляции |
Несущая частота |
Число каналов |
Разнос между соседними каналами , кГц |
|
№ варианта |
fнижняя звукового сигнала |
fверхняя звукового сигнала |
Вид модуляции |
Число каналов |
Разнос между соседними каналами , кГц |
Несущая частота |
|
|
1 |
0,4 |
3,4 |
Верхняя боковая полоса |
Около 5МГц (сомтри таблицу фильтров) |
2 |
20 |
|
19 |
0,4 |
3,4 |
Верхняя боковая полоса |
2 |
20 |
Около 5МГц (сомтри таблицу фильтров) |
|
|
2 |
|
|
3 |
20 |
|
20 |
|
|
3 |
20 |
| ||||
|
3 |
|
|
4 |
20 |
|
21 |
|
|
4 |
20 |
| ||||
|
4 |
|
|
5 |
20 |
|
22 |
|
|
5 |
20 |
| ||||
|
5 |
|
|
6 |
15 |
|
23 |
|
|
6 |
15 |
| ||||
|
6 |
|
|
7 |
15 |
|
24 |
|
|
7 |
15 |
| ||||
|
7 |
|
|
8 |
10 |
|
25 |
|
|
8 |
10 |
| ||||
|
8 |
|
|
9 |
10 |
|
26 |
|
|
9 |
10 |
| ||||
|
9 |
|
|
10 |
10 |
|
27 |
|
|
10 |
10 |
| ||||
|
10 |
|
|
Нижняя боковая полоса |
2 |
20 |
|
28 |
|
|
Нижняя боковая полоса |
2 |
20 |
| ||
|
11 |
|
|
3 |
20 |
|
29 |
|
|
3 |
20 |
| ||||
|
12 |
|
|
4 |
20 |
|
30 |
|
|
4 |
20 |
| ||||
|
13 |
|
|
5 |
20 |
|
31 |
|
|
5 |
20 |
| ||||
|
14 |
|
|
6 |
15 |
|
32 |
|
|
6 |
15 |
| ||||
|
15 |
|
|
7 |
15 |
|
33 |
|
|
7 |
15 |
| ||||
|
16 |
|
|
8 |
10 |
|
34 |
|
|
8 |
10 |
| ||||
|
17 |
|
|
9 |
10 |
|
35 |
|
|
9 |
10 |
| ||||
|
18 |
|
|
10 |
10 |
|
36 |
|
|
10 |
10 |
| ||||

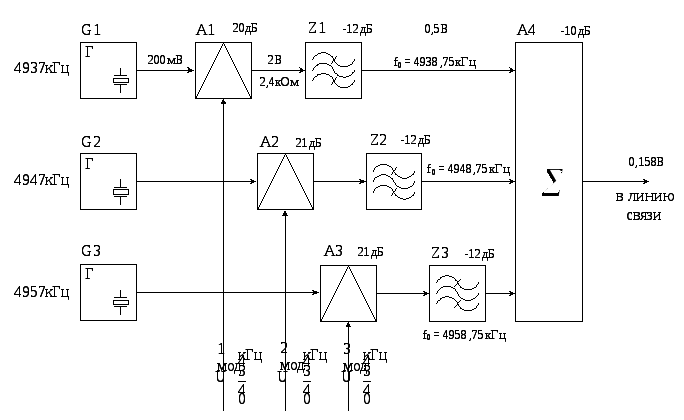

Рисунок 1. Передающая часть системы передачи информации.
Схема электрическая функциональная.
Рисунок 2. Приемная часть системы передачи информации.
Схема электрическая функциональная.
