Приложение А. Информация по моделям устройств М серии

Аксессуары SCXI

SCXI - программируемая система преобразования сигналов, разработанная для систем измерения и автоматизации. Для подключения устройства М- серии к шасси SCXI используется адаптер SCXI-1349 и кабель SHC68-68- EPM.

Для управления SCXI используйте разъем 0 модуля М-серии. NI-DAQ версии 7.4 и выше поддерживают управление SCXI в параллельном режиме через разъем 1.

Примечание: при использования разъема 1 для управления в параллельном режиме модулями SCXI, которые поддерживают режим выборки и хранения, режим выборки и хранения необходимо программно отключить.

Вы также можете использовать устройство М-серии для управления SCXIсекцией комбинированного шасси PXI/SCXI, подобного PXI-1010 или PXI1011. Устройство М-серии в крайнем справа слоте PXI управляет устройствами SCXI, при этом кабелей и адаптеров не требуется.

Обратитесь к документу SCXI Advisor, доступному на сайте ni.com/info при вводе кода rdscad, для получения подробной информации.

Аксессуары SCC

SCC – это портативное модульное устройство преобразования сигналов для систем сбора данных. Для подключения устройства М-серии к шасси SCC, подобному SC-2345, SC-2350 или SCC-68, используется экранированный кабель SHC68-68-EPM.

Для управления шасси SCC используйте разъем 0 вашего модуля М-серии. В версиях NI-DAQ 7.4 и выше шасси SCC может использоваться и с разъемом 1.

Обратитесь к разделу SCC Advisor, доступному на сайте ni.com/info при вводе кода rdscav, для получения подробной информации.

Аксессуары BNC

Вы можете использовать экранированный кабель SHC68-68-EPM для подключения DAQ-устройства к аксессуарам BNC, подобным следующим:

BNC-2110 - обеспечивает возможность подключения всех аналоговых и некоторых цифровых сигналов с помощью BNC разъемов, а остальных цифровых сигналов – с помощью пружинных клемм

BNC-2111 - предоставляет BNC-разъемы для 16 несимметричных входных аналоговых сигналов, двух аналоговых выходных сигналов, пяти сигналов цифрового ввода/вывода или сигналов PFI, а также внешнего источника опорного напряжения для аналогового выхода

Приложение А. Информация по моделям устройств М серии

BNC-2120 - аналогичен BNC-2110, кроме того, имеет встроенный функциональный генератор, квадратурный энкодер, датчик температуры и разъем для термопары

BNC-2090A - настольное/монтируемое в стойку устройство с 22 BNCразъемами для подключения аналоговых, цифровых и таймерных сигналов

Вы можете использовать один блок BNC с любым из разъемов модуля М- серии. Вы можете использовать два блока BNC с одним модулем М-серии, задействовав оба разъема.

Аксессуары с винтовыми клеммами

National Instruments предлагает несколько типов коннекторных блоков с винтовыми клеммами. Используйте экранированный кабель SHC68-68-EPM для соединения устройства М-серии с одним из следующих коннекторных блоков:

CB-68LP и CB-68LPR - неэкранированные коннекторные блоки

SCC-68 - коннекторный блок с винтовыми клеммами, зоной для макетирования общего назначения, клеммами для шины, и четырьмя слотами расширения для модулей преобразования сигнала SCC

SCB-68 - экранированный коннекторный блок с температурным датчиком

TBX-68 - коннекторный блок, монтируемый на DIN-рейке

TB-27061 - коннекторный блок, монтируемый на лицевую панель PXIустройств M-серии

Вы можете использовать один блок с винтовыми клеммами для сигналов любого из разъемов модуля М-серии. Вы можете использовать два блока с винтовыми клеммами с одним модулем М-серии, задействовав оба разъема.

Кабели RTSI

Кабели магистральной шины RTSI используются для подключения сигналов синхронизации между устройствами PCI, М-серии, Е-серии, CAN и другими устройствами измерения, машинного зрения и управления движением.

Поскольку устройства PXI используют для синхронизации сигналы объединительной панели PXI, кабели RTSI для них не требуются.

1 TB-2706 использует разъем 0 вашего устройства PXI. После установки TB-2706 разъем 1 использовать нельзя.

Приложение А. Информация по моделям устройств М серии

Кабели

Для большинства приложений используются следующие кабели:

SHC68-68-EPM1—высококачественный кабель, разработанный специально для приборов М-серии. Он содержит отдельные жгуты для аналоговых и цифровых сигналов. Каждый дифференциальный аналоговый вход подключается индивидуально экранированной витой парой. Аналоговые выходы также экранированы индивидуально

SHC68-68—недорогой экранированный кабель с 34 витыми парами RC68-68—гибкий неэкранированный плоский кабель

Нестандартные кабели и подключение

CA-1000 - конфигурируемый корпус, обеспечивающий гибкое, определяемое пользователем подключение при помощи специальных панелетт. Посетите сайт ni.com для получения дополнительной информации о CA-1000.

Обратитесь к параграфу "Нестандартные кабели" раздела 2, "Общие сведения о системах сбора данных", для получения дополнительной информации о применении нестандартных кабелей.

1 NI рекомендует использовать кабель SHC68-68-EPM; однако кабель SHC68-68-EP также подходит для работы с устройствами М-серии.

Приложение А. Информация по моделям устройств М серии

USB-6289 с винтовыми клеммами

Схема расположения выводов модуля USB-6289 с винтовыми клеммами

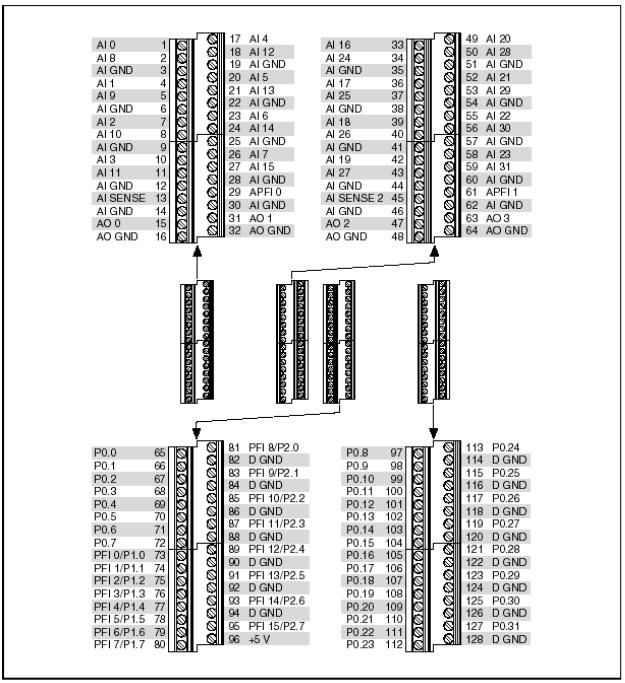

На рисунке A-62 показана схема расположения выводов модуля USB-6289 с винтовыми клеммами.

Для получения подробного описания каждого сигнала обратитесь к параграфу "Описание сигналов на разъемах ввода/вывода" раздела 3, "Сведения о разъемах и светодиодах".

Приложение А. Информация по моделям устройств М серии

Рисунок A-62. Схема расположения выводов модуля USB-6289 с винтовыми клеммами

Приложение А. Информация по моделям устройств М серии

о замене плавких предохранителей в модуле USB-6289 с винтовыми клеммами.

Приложение А. Информация по моделям устройств М серии

USB-6289 с многоконтактным разъемом

Схема расположения выводов модуля USB-6289 с многоконтактным разъемом

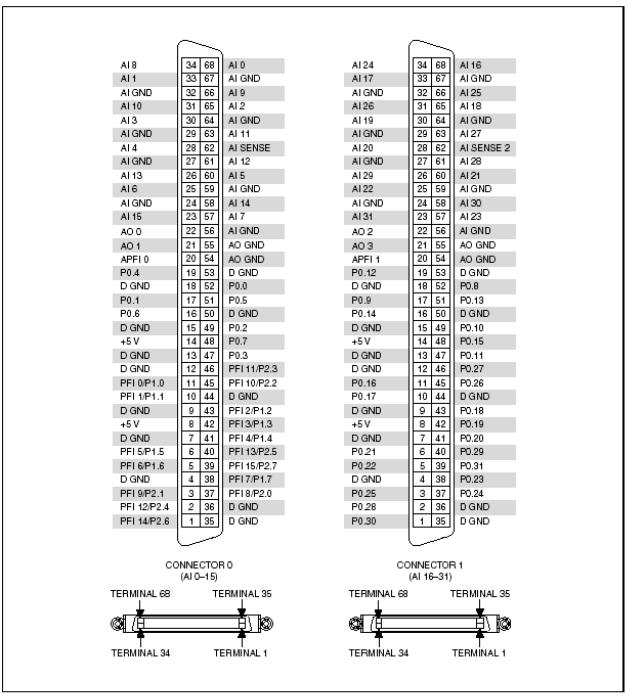

На рисунке A-63 показана схема расположения выводов модуля USB-6289 с многоконтактным разъемом.

Для получения подробного описания каждого сигнала обратитесь к параграфу "Описание сигналов на разъемах ввода/вывода" раздела 3, "Сведения о разъемах и светодиодах".

Примечание: модули M-серии могут использоваться с большинством аксессуаров модулей E-серии. Однако в некоторых аксессуарах E-серии отличаются имена выводов. Обратитесь к параграфу "Сравнение схем расположения контактов устройств M и E серии" раздела 3, "Сведения о разъемах и светодиодах", для получения дополнительной информации.

Приложение А. Информация по моделям устройств М серии

Рисунок A-63. Схема расположения выводов модуля USB-6289 с многоконтактным разъемом

Connector 0 (AI 0-15) - разъем 0 (AI 0-15), Connector 1 (AI 16-31) - разъем 0 (AI 16-31), Terminal 68 (34, 35, 1) - вывод 68 (34, 35, 1)

Приложение А. Информация по моделям устройств М серии

Таблица A-33. Контакты счетчика-таймера, используемые по умолчанию в NI-DAQmx

Примечание: Для получения дополнительной информации об используемых по умолчанию входах счетчика NI-DAQmx обратитесь к разделу Connecting Counter Signals в справке NI-DAQmx или справке LabVIEW версии 8.0 или выше.

Технические характеристики модуля USB-6289 с многоконтактным разъемом

Для получения детальной информации об устройстве USB-6289 с многоконтактным разъемом обратитесь к документу NI 628x Specifications.

Аксессуары и кабели модуля USB-6289 с многоконтактным разъемом

В данном параграфе описываются некоторые из кабелей и аксессуаров для устройств М-серии с двумя 68-контактными разъемами, используемыми в модуле USB-6289 с многоконтактным разъемом. Обратитесь по адресу ni.com для получения сведений о других аксессуарах, в том числе - о новых устройствах.
