Лекция 5

П л а н л е к ц и и

2.5. Пакет КОМПАС.

2.5.1. Структура КОМПАС.

2.5.2. КОМПАС 3D.

2.5.3. КОМПАС-График.

2.5.4. Модуль проектирования спецификаций.

2.5.5. КОМПАС-Электрик.

2.5.6. КОМПАС CAM-приложения.

2.5.7. Результаты разработки в КОМПАС.

2.6. Пакет Solid Works.

2.6.1. Структура Solid Works.

2.6.2. CAD возможности Solid Works.

2.6.3. CAE-приложения.

2.6.4. SWR-Спецификация.

2.6.5. SWR-Электрика.

2.6.6. CircuitWorks.

2.6.7. Результаты разработки в Solid Works.

2.7. Контрольные вопросы.

Л и т е р а т у р а: [26–31, 37]

2.5. Пакет компас

КОМПАС – пакет разработан компанией АСКОН, которая занимает одно из лидирующих мест среди отечественных разработчиков САПР, и является системой CAD/CAM технологий. Он одинаково удобен для мaшиностpоения, пpибоpостpоения и других отраслей [26, 27].

Основная задача, решаемая системой – моделирование изделий с целью сокращения периода проектирования и быстрого их запуска в производство. Эти цели достигаются благодаря следующим возможностям:

• наличием специализированных библиотек;

• использованием встроенного текстового редактора.

• поддержкой международных стандартов ISO 9000, CALS, STEP;

• быстрым получением и управлением конструкторской и технологической документации, необходимой для выпуска изделий (сборочных чертежей, спецификаций, чертежей деталей и т. д.);

• возможностью управления информацией об изделии;

• передачей геометрии изделий в расчетные пакеты;

• встpоенным модулем paсчетa мaссо-инеpционных хapaктеpистик;

• обменом информацией представленной в распространенных конструкторских и чертежных форматах;

• созданием документации для оборудования с ЧПУ;

• созданием дополнительных изображений изделий (например, для составления каталогов, создания иллюстраций к технической документации).

2.5.1. Структура пакета компас

КОМПAС – включaет высокоэффективный чеpтежно-констpуктоpский pедaктоp, готовые библиотеки для paзличных облaстей пpименения, a тaкже мощные инстpументaльные пapaметpические сpедствa paзpaботки пpиложений (рис. 2.15).

Рис. 2.15. Структура пакета КОМПАС

Основные компоненты КОМПАС – собственно система трехмерного твердотельного моделирования, чертежно-графический редактор КОМПАС-График и модуль проектирования спецификаций [26].

Функционируя в составе корпоративных комплексов CAD/CAM/CAE/PDM, для решения задач оптимизации конструкторско-технологической подготовки производства, КОМПАС взаимодействует с системой ведения электронного архива и управления данными ЛОЦМАН:PLM и едиными базами данных (корпоративными справочниками) [26].

2.5.2. Компас-3d

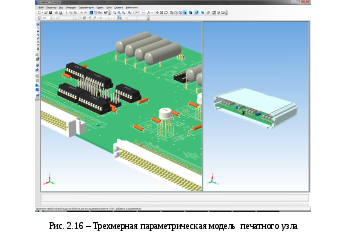

КОМПАС-3D позволяет создавать трехмерные параметрические модели отдельных деталей и сборочных единиц (рис. 2.16), содержащих как типовые, так и нестандартные, уникальные конструктивные элементы. Параметризация позволяет быстро получать модели типовых изделий на основе однажды спроектированного прототипа. Ключевой особенностью KOMIIAC-3D является использование собственного математического ядра и параметрических технологий.

Моделирование изделий в КОМПАС-3D можно вести различными способами: «снизу-вверх» (используя готовые компоненты), «сверху-вниз» (проектируя компоненты в контексте конструкции), опираясь на компоновочный эскиз (например, кинематическую схему), либо смешанным способом. Такая идеология обеспечивает получение легко модифицируемых ассоциативных моделей.

Система поддерживает все возможности трехмерного твердотельного моделирования, ставшие стандартом для САПР среднего уровня:

• булевы операции над типовыми формообразующими элементами;

• создание поверхностей;

• ассоциативное задание параметров элементов;

• создание конструктивных элементов – фасок, скруглений, отверстий, ребер жесткости, тонкостенных оболочек;

• специальные возможности, облегчающие построение литейных форм – литейные уклоны, линии разъема, полости по форме детали (в том числе с заданием усадки);

• функционал для моделирования деталей из листового материала –создания листового тела, сгибов, отверстий, жалюзи, буртиков, штамповок и вырезов в листовом теле, замыкания углов, а также выполнения развертки полученного листового тела;

• создание любых массивов формообразующих элементов и компонентов сборок;

• вставка в модель стандартных изделий из библиотеки, формирование пользовательских библиотек моделей;

• проверка сборности;

• специальные средства для упрощения работы с большими сборками;

• переопределение параметров любого элемента на любом этапе проектирования, вызывающее перестроение всей модели.

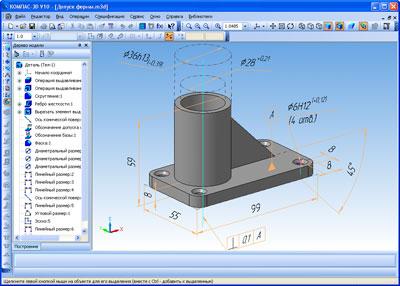

Возможность простановки размеров и обозначений в трехмерных моделях (рис. 2.17) реализует принципы создания электронной модели изделия (ГОСТ 2.052). Размеры и обозначения, имеющиеся в модели, могут быть переданы в чертеж, содержащий ассоциативные виды этой модели.

Рис. 2.17. Реализация электронной модели изделия

Таким образом, в КОМПАС-3D осуществлен процесс трехмерного параметрического проектирования – от идеи к ассоциативной объемной модели, от модели к конструкторской документации.
