Усиление балок наращиванием

Усиление железобетонных балок односторонним и двусторонним наращиванием применяется при необходимости увеличения несущей способности и обеспечения их надежной эксплуатации в условиях агрессивных сред. Усиление наращиванием осуществляют путем увеличения сечения конструкции по высоте. При этом касательные напряжения, действующие в плоскости контакта нового бетона со старым, воспринимаются специальной дополнительной арматурой приваренной к продольной арматуре балки.

Порядок производства работ следующий:

• произвести полную разгрузку балки, подлежащей усилению (или подпереть домкратами, если разгрузка балки невозможна);

• выполнить насечку поверхности балки зубилом или перфоратором в местах сопряжения старого бетона с новым. Оголить продольную арматуру и очистить ее от коррозии металлическими щетками.

• установить дополнительную арматуру усиления;

• смонтировать опалубку из досок толщиной 40 мм, смочить балку водой под давлением и обетонировать с тщательным вибрированием.

Усиление железобетонных плит можно производить способами, описанными для балок.

Выбор способа усиления железобетонных плит зависит также от удобства монтажа, наличия материалов и экономических соображений.

Продольные ребра сборных железобетонных ребри­стых плит можно усилить подведением дополнительных ме­таллических опор, уменьшающих пролет ребер, дополни­тельными металлическими балками, шпренгельными конструкциями. Эффективным способом уси­ления продольных ребер плит по нормальным сечениям является установка дополнительных арматурных каркасов в швах между плитами и бетонирование швов. Возможно также наращивание продольных ребер с дополнительной арматурой при обеспечении ее связи с существующей рабочей арматурой.

Монолитные плиты перекрытия можно усиливать подведением дополнительных опор в виде моно­литных железобетонных или металлических балок, а также методом наращивания, т. е. бетонированием дополни­тельной железобетонной плиты поверх существующей.

При наращивании плиты перекрытия сверху, дополнительную арматуру устанавливают сверху.

Минимальную толщину набетонки в плитах принимают равной 30 мм. Перед бетонированием необходимо тщательно подготовить поверхность бетона, то есть произвести насечку, очистку и увлажнение.

При невозможности усиления плит наращиванием сверху, наращивание можно производить снизу. При этом наращивание выполняют обычно путем торкретирования с постановкой дополнительной арматуры.

Сборные железобетонные пустотные плиты могут усиливаться с использованием пустот. Для этого сверху в зоне расположения канала пробивают полку и уста­навливают арматурный каркас. После этого канал заполняют пластичным бетоном на мелком щебне и плиту рассчитывают с учетом дополни­тельной арматуры (Рис.5).

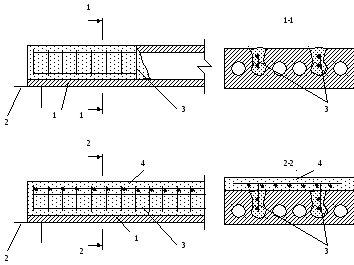

Рис. 5 - Усиление сборных многопустотных плит перекрытия:

1 – усиливаемая плита;

2 – опора;

3 – дополнительный арматурный каркас;

4 – бетон усиления.

Восстановленные и усиленные железобетонные конструкции должны отвечать требованиям соответствующих СНиП и ГОСТов, в частности требованиям СНиП 21-01-97*.

Задание на самоподготовку: Прочитать стр. 427-438 [2].

План практического занятия составил:

_________________________ (______________)

« ____ » _____________ 200__ г.

План практического занятия обсужден на заседании ПМС

протокол № ___ от «___» _____________ 200 __ г.

Рис. 1. Усиление колоны металлическими обоймами

1 – колонна; 2 – уголки обоймы; 3 – опорные уголки; 4 – накладки; 5 – монтажные стяжки; 6 – накладки из уголка; 7 – гайка; 8 – распорный болт с правой и левой резьбой; 9 – планки металлические.

Рис. 2. Усиление колонны предварительно напряженными двусторонними металлическими распорками.

а – в период монтажа; б – в напряженном состоянии; 1 – уголки; 2 – планки; 3 – стяжной болт; 4 – уголки обвязки; 5 – накладки.

Рис. 3. Усиление колонны железобетонной «рубашкой» (обетонированием).

1. защищаемая конструкция

2. сопло цемент-пушки

3. запас воды (водопровод)

4. шланг сжатого воздуха

5. компрессор

6. цемент-пушка

7. источник тока

8. материальный шланг

Рис. 4. Оборудование и способы обработки поверхностного слоя конструкций при воздействии на них агрессивных сред с помощью торкретирования
