5 Вертикальный многоцелевой (сверлильно-фрезерно-расточной) станок с чпу 400v
-
Назначение станка
Станок сверлильно-фрезерно-расточный с числовым программным управлением (ЧПУ) и автоматической сменой инструмента (АСИ) класса точности П по ГОСТ 8 модели 400V предназначен для комплексной обработки деталей сложной формы.
На станке может производиться сверление, зенкерование, развертывание отверстий, нарезание резьбы метчиками и фрезами, а также получистовое и чистовое прямолинейное и контурное фрезерование деталей, чистовое растачивание отверстий. Станок может быть применен в области производства прессформ и штампов, изготовления моделей и для решения других универсальных задач. Фрезерование по литейной корке не допускается.
-

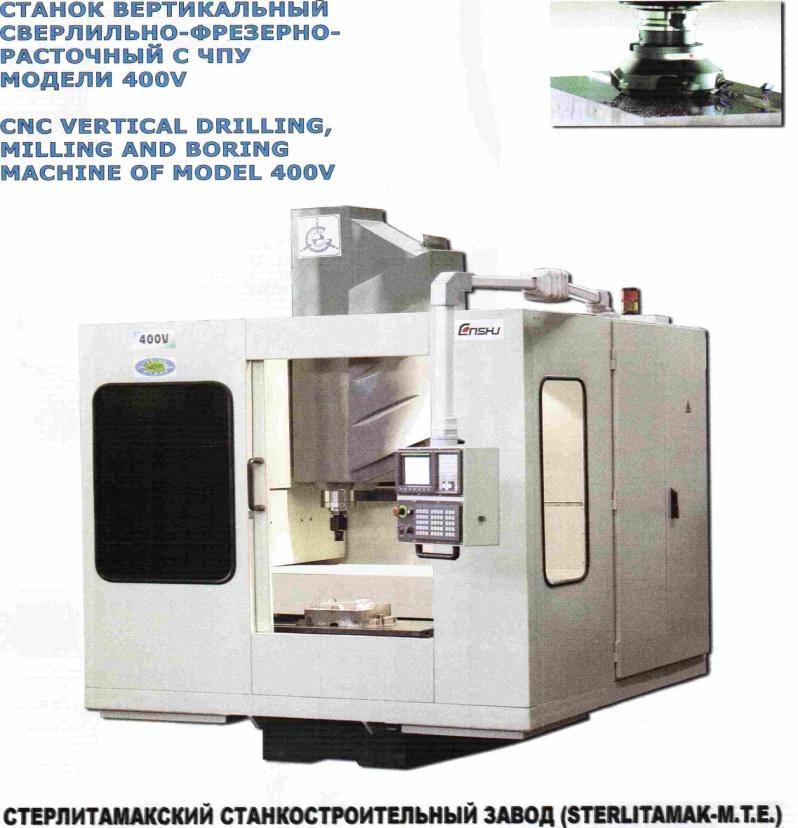

Общий вид станка
Станок имеет широкие диапазоны величин подач и частот вращения шпинделя, которые полностью обеспечивают выбор нормативных режимов резания для обработки заготовок из различных конструкционных материалов. На станке программируются координатные перемещения сверлильной головки (ось Z), стола (ось Х), колонны (ось Y), скорость их перемещений, частота вращения шпинделя и работа устройства АСИ.
Станок может быть использован в мелкосерийном и серийном производствах различных отраслей промышленности.
-
Климатические условия эксплуатации
Требования к стойкости к внешним воздействиям и живучести должны соответствовать ГОСТ 15150:
-
температура рабочего пространства, в котором эксплуатируется станок, должна быть +25 °С ±10°С. Станок должен быть изолирован от потоков воздуха, тепловой радиации и прямого попадания на него солнечных лучей;
-
относительная влажность воздуха должна быть 60% ±15%;
-
атмосферное давление от 630 до 800 мм рт. ст
Избыточная температура на наружной поверхности корпуса шпинделя в зоне расположения подшипников в шпинделе не должна превышать 55 °С по ГОСТ 7599.
-
Технические характеристики станка
|
Параметры стола |
|
|
Размер рабочей поверхности стола, мм |
400х900 |
|
Ширина направляющего паза стола, мм |
18Н7 |
|
Количество Т-образных пазов |
3 |
|
Наибольшее расстояние от торца шпинделя до стола, мм |
560 |
|
Наибольшая масса обрабатываемой детали, кг |
400 |
|
Шпиндель |
|
|
Конус шпинделя (DIN 69871) |
SK 40 |
|
Пределы частот вращения шпинделя, об/мин |
0-8000 |
|
Номинальный крутящий момент на шпинделе, Нм |
35 |
|
Перемещения |
|
|
Наибольшие программируемые перемещения по осям, мм |
|
|
Х - продольное перемещение стола, мм |
560 |
|
Z - вертикальное перемещение шпиндельной бабки, мм |
460 |
|
Y - поперечное перемещение колонны, мм |
400 - |
|
Точность позиционирования по всем осям, мм |
+0.005 |
|
Пределы рабочих подач по координатам, мм/мин |
1…15000 |
|
Инструментальный магазин |
|
|
Ёмкость инструментального магазина, шт |
20 |
|
Время смены инструмента, сек |
7 |
|
Наибольшая длина инструмента, устанавливаемого в шпинделе станка,мм |
250 |
|
Наибольшая масса оправки, устанавливаемой в магазине, кг |
10 |
|
Прочие характеристики |
15…25 |
|
Габаритные размеры станка, мм, не более |
|
|
-длина |
2400 |
|
- ширина |
1500 |
|
- высота |
9000 |
|
Масса станка, кг, не более |
4000 |
|
Характеристика электрооборудования |
|
|
Мощность двигателя главного привода, кВт |
5.5 |
|
Номинальная частота вращения, об/мин |
1500 |
|
Максимальная частота вращения, об/мин |
9000 |
|
Суммарная мощность установленных на станке электродвигателей, кВт |
22 |
