.docx1 Обзор конструкций токарно-затыловочных станков
-
Токарно-затыловочный станок модели К96
Станок предназначен для затылования зубьев червячных, фасонных и модульных фрез с прямыми и винтовыми канавками, а также метчиком. На станке К96 можно, кроме этого, производить нарезание резьбы и шлифование затылованных инструментов.
-

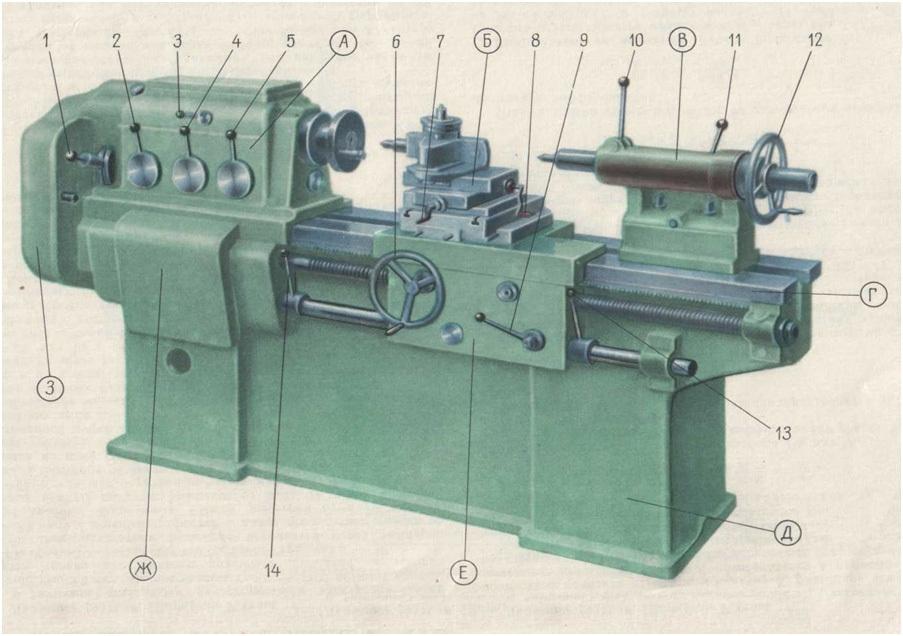

Общий вид станка модели К96
Техническая характеристика станка К96
Наибольший диаметр устанавливаемого изделия, мм, не менее; 200
Наибольшее расстояние между центрами, мм, не менее; 500
Наибольшая длина хода каретки, мм, не менее; 400
Наибольший ход затылования, мм, не менее; 20
Количество величин ходов затылования; бесступенчатое
Пределы чисел обрабатываемых зубьев; 1 ... 40
Количество продольных подач; 3
Наибольший модуль обрабатываемой червячной фрезы; 8
Пределы подач, мм/об; 0.075...1,2
Пределы шагов нарезаемых резьб:
метрических, мм – 0,5... 240
модульных, мм – 0,4...80
дюймовых, число ниток на I" – 28...2
Габаритные размеры станка, мм, не более
Длина; -2500
Ширина; -1400
Высота; -1750
Масса станка, кг, не более; -2800
-
Токарно-затыловочный станок модели 1Б811
Токарный затыловочный станок 1Б811 предназначен для для затылования червячно-модульных фрез , а также инструмента с прямыми, косыми и торцовыми зубьями.
-
Общий вид станка 1Б811
Техническая характеристика станка 1Б811
Наибольший диаметр устанавливаемого изделия, мм, не менее; 240
Наибольшее расстояние между центрами, мм, не менее; 710
Наибольшая длина хода каретки, мм, не менее; 500
Наибольший ход затылования, мм, не менее; 20
Количество величин ходов затылования; бесступенчатое
Пределы чисел обрабатываемых зубьев; 1 ... 40
Количество продольных подач; 3
Наибольший модуль обрабатываемой червячной фрезы; 8
Пределы подач, мм/об; 0.075...1,2
Пределы шагов нарезаемых резьб:
метрических, мм – 0,5... 240
модульных, мм – 0,4...80
дюймовых, число ниток на I" – 28...2
Габаритные размеры станка, мм, не более
Длина; -2850
Ширина; -1500
Высота; -1800
Масса станка, кг, не более; -3250
-
Токарно-затыловочный станок модели 1Е811
Универсально токарный затыловочный станок 1E811предназначен для выполнения разнообразных затыловочных работ, в том числе, для затылования червячно-модульных фрез однозаходных, многозаходных, правых, левых, дисковых, затылуемых радиально, под углом и вдоль оси.
Станок применим в условиях мелкосерийного и индивидуального производства и предназначены для использования в условиях УХЛ4 по ГОСТ 15150-69.
-
Общий вид станка модели 1Е811
Техническая характеристика станка 1E811
Наибольший диаметр устанавливаемого изделия, мм, не менее; 360
Наибольшее расстояние между центрами, мм, не менее; 630
Наибольшая длина хода каретки, мм, не менее; 600
Упорный центр в шпинделе передней бабки по ГОСТ 13214-79, не менее – 7032-0043 Морзе 6
Условный размер переднего конца шпинделя по ГОСТ 12595-72; 6К
Наибольший ход затылования, мм, не менее; 25
Количество величин ходов затылования; бесступенчатое
Пределы чисел обрабатываемых зубьев; 1 ... 40
Наибольший крутящий момент на шпинделе, КНм, не менее; 2,1;1.68*1 З,1;2,5*2
Количество продольных подач; 3
Наибольший модуль обрабатываемой червячной фрезы; 8 12
Пределы подач, мм/об; 0.075...1,2
Пределы шагов нарезаемых резьб:
метрических, мм – 0,5... 250
модульных, мм – 0,5...360
дюймовых, число ниток на I" – 28...2
Пределы шагов спиральных канавок при затыловании, мм; -100...48000
Габаритные размеры станка, мм, не более
Длина; -2900
Ширина; -1750
Высота; -1900
Масса станка (без выносного электрооборудования), кг, не более; -4000
Масса выносного электрооборудования, кг, не более; -285*
Масса принадлежностей, кг, не более; -285
