1.9 Недоопределенная функция
Частично определенной (недоопределенной) функцией называется функция значение которой на некоторых наборах запрещено или некоторые наборы не используются в работе схемы.
Значение функции на таких наборах можно задать по своему усмотрению (1 или 0), т.е. доопределить функции. Доопределение функции не отразится на работе устройства, но облегчит его реализацию.
При минимизации нгедоопределенных булевых функций в картах Карно, которые соответствуют запрещенным наборам, ставят прочерки, которые могут доопределяться 1 или 0 для удобства конкретной минимизации.
Пример минимизации недоопределенной функции показан на Рис.1.13.
1.10. Контрольные вопросы
Что собой представляет цифровой аналоговый сигнал?
Что собой представляет цифровой сигнал?
А
|
|
| ||||||||||||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
а) Таблица истинности |
б) Карта Карно с нанесенными минтермами |
с) Доопределение карты Карно | ||||||||||||||||||||||||||||||||||||
Рис.1.13 Минимизация недоопределенной функции |
Недостатки и достоинства устройств работающих с аналоговыми сигналами.
Недостатки и достоинства устройств работающих с цифровыми сигналами.
Как можно получить цифровой сигнал?
Как можно проконтролировать значение цифрового сигнала?
Назовите основные операции над логическими переменными.
Напишите логическое выражение операции «Коньюнкция» над переменными Х1,Х2,Х3.
Напишите логическое выражение операции «Дизъюнкция» над переменными Х1,Х2,Х3.
Напишите правило «отрицания» для умножения и для сложения.
Напишите коммутативный закон для умножения и для сложения.
Какая система счисления называется двоичной?
Какая система счисления называется шестнадцатеричной?
Как формируется обратный код отрицательного числа?
Как формируется дополнительный код отрицательного числа?
Что такое переполнение?
Что такое интегральная схема?
Какие выводы имеет интегральная схема?
Как можно описать способ преобразования входных сигналов в выходной?
1.11. Индивидуальные задания
Вариант Вашего индивидуального задания укажет преподаватель.

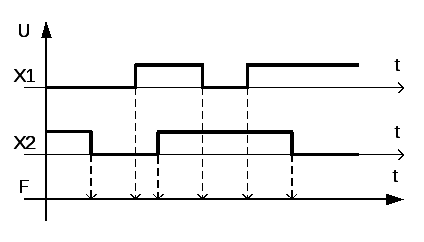

Используя диаграмму входных значений нарисуйте значение функции F.
|
Преобразуйте двоичное число в десятичное и шестнадцатеричное |
Напишите обр. и доп. коды положительного числа |
Составьте таблицу истинности следующего логического выражения |
F | |||||||||||||||||
В.1 |
101011110000 |
00110101 |
|
Рис.1.14.а. | |||||||||||||||||
В.2 |
100001100111
|
00111100 |
| ||||||||||||||||||
В.3 |
110010000101
|
01000100 |
| ||||||||||||||||||
В.4 |
110001010010
|
00110001 |
| ||||||||||||||||||
В.5 |
100001000001
|
00110010 |
|
Рис.1.14.б. | |||||||||||||||||
В.6 |
010001111100
|
10001110 |
| ||||||||||||||||||
В.7 |
111001110110
|
10010010 |
| ||||||||||||||||||
В.8 |
100010101010
|
10001111 |
| ||||||||||||||||||
В.9 |
100111111101
|
00111000 |
|
Рис. 1.14.в.
| |||||||||||||||||
В.10 |
100111000111
|
10011001 |
| ||||||||||||||||||
В.11 |
100010101111
|
10100001 |
| ||||||||||||||||||
В.12 |
110101000101
|
00110000 |
| ||||||||||||||||||
В.13 |
010001000101
|
00110011 |
|
Рис. 1.14.г. | |||||||||||||||||
В.14
|
100100001111
|
10001111 |
| ||||||||||||||||||
В.15 |
100001000001
|
01100010 |
| ||||||||||||||||||
В.16 |
111111111000
|
01000101 |
| ||||||||||||||||||
В.17 |
001100011111
|
00011110 |
|
Рис. 1.14.д. | |||||||||||||||||
В.18 |
100011010101
|
00111001 |
| ||||||||||||||||||
В.19 |
010100001110
|
01010001 |
| ||||||||||||||||||
В.20 |
011011110111
|
00111001 |
| ||||||||||||||||||
|
| ||||||||||||||||||||
а) |
б) |
| |||||||||||||||||||
|
| ||||||||||||||||||||
в) |
г) |
| |||||||||||||||||||
| |||||||||||||||||||||
д) | |||||||||||||||||||||
Рисунок 1.14 |
