4.4. Способы вывода информации из регистра
Т.к. регистры строятся на триггерах, а триггер имеет прямой Q и инверсный –Q выходы, то существует несколько способов вывода информации из регистра.
прямым параллельным m разрядным кодом на m разрядную шину (Рис. 4.32.). Для вывода информации подается сигнал Твыв пр.пар. высокого уровня. Причем сигнал Твыв пр.пар. должен быть подан после сигнала Т зап. (должно соблюдаться условие Т зап* Твыв пр.пар. = 0) и необходимо учитывать время задержки самого триггера, на котором реализован регистр.
|
Рис. 4.32. Вывод информации прямым m разрядным кодом на m разрядную шину |
обратным параллельным m разрядным кодом на m разрядную шину (в обратном коде на одну шину) (Рис. 4.32.). Для вывода информации подается сигнал Твыв об.пар. высокого уровня. При подаче управляющих сигналов должно соблюдаться условие должно соблюдаться условие Т зап* Твыв об.пар. = 0
|
Рис. 4.33. Вывод информации обратным m разрядным кодом на m разрядную шину |
прямым или обратным параллельным m разрядным кодом на m разрядную шину (Рис.4.33). Сигналы Твыв.пр и Твыв.обр. подаваться вместе не могут, т.е. должно соблюдаться условие Т выв.пр* Твыв обр. = 0. Кроме этого сигналы вывода должны подаваться после сигнала записи (на примере показана запись параллельным прямым кодом) с учетом задержки триггера (в данном примере триггер D) аналогично схемам представленным на Рис.4.32 и Рис. 4.33. В зависимости от поданного в данный момент времени сигнала вывода выход Yi соответствует прямому (Qi) или обратному (-Qi) кодам.
|
Рис. 4.33. Вывод информации прямым или обратным m разрядным кодом на m разрядную шину |

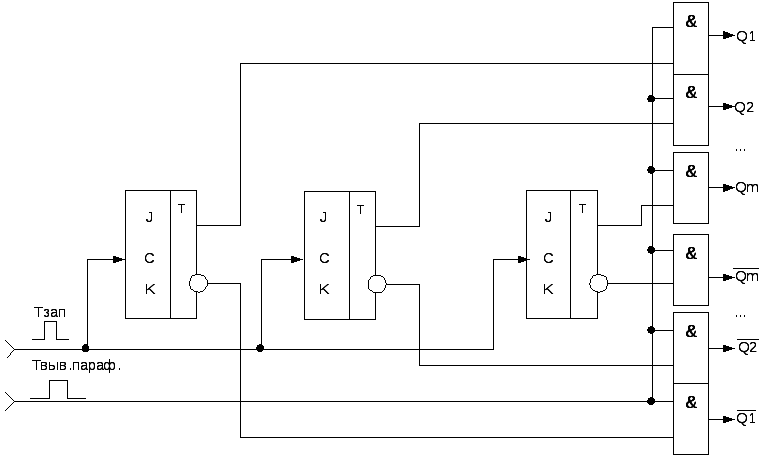

парафазным m разрядным кодом (прямой m разрядный код на одну шину, обратный m разрядный код – на другую шину). Из Рис.4.34 видно, что при подаче управляющего сигнала Твыв.параф. на одну шину m разрядную шину выводится прямой код числа, а на вторую m разрядную шину выводится обратный код числа. Для корректной работы схемы должно соблюдаться условие Т зап* Твыв параф. = 0
|
Рис. 4.34. Вывод информации парафазным m разрядным кодом |
Все перечисленные способы действительны и для последовательного вывода информации из регистра.
4.5. Контрольные вопросы
Что такое регистр?
Какие регистры Вы знаете?
Для чего предназначены регистры памяти?
На каких триггерах строятся регистры памяти?
Какие способы ввода информации в регистр построенный на триггерах с установочными входами Вы знаете?
Нарисуйте функциональную схему регистра с параллельным приемом и параллельной выдачей информации.
Нарисуйте функциональную схему регистра с последовательным приемом и последовательной выдачей информации.
Нарисуйте функциональную схему регистра с последовательным приемом и параллельной выдачей информации и.
Нарисуйте функциональную схему регистра с параллельным приемом и последовательной выдачей информации.
Нарисуйте функциональную схему реверсивного регистра.
Какие регистры памяти относятся к тактируемым регистрам?
Какие регистры памяти относятся к стробируемым регистрам?
Нарисуйте схему регистра памяти с однофазным вводом информации (в прямом коде).
Нарисуйте схему регистра памяти в который информация вводится парафазным кодом.
Нарисуйте условное обозначение и таблицу истинности регистра ИР22. Поясните его работу.
Нарисуйте условное обозначение и таблицу истинности регистра ИР27. Поясните его работу.
Нарисуйте условное обозначение и таблицу истинности регистра ИР37. Поясните его работу.
Какие регистры называются сдвиговыми? Назовите режимы их работы.
Нарисуйте условное обозначение и таблицу истинности регистра ИР8. Поясните его работу.
На примере регистра ИР8 объясните увеличение разрядности.
Нарисуйте условное обозначение и таблицу истинности регистра ИР24. Поясните его работу.
На примере регистра ИР24 объясните увеличение разрядности.
Какие способы вывода информации Вы знаете?
Нарисуйте схему вывода m разрядного числа из регистра в прямом коде со старшего разряда на одну шину.
Нарисуйте схему вывода m разрядного числа из регистра в обратном коде с младшего разряда на одну шину.
Нарисуйте схему вывода m разрядного числа из регистра в прямом или обратном коде со старшего разряда на одну шину.
Нарисуйте схему вывода m разрядного числа из регистра в прямом или обратном коде с младшего разряда на одну шину.
Нарисуйте схему вывода m разрядного числа из регистра в прямом и обратном коде (парафазным кодом) с младшего разряда.
