Лабораторная работа

Тема: Общая характеристика компьютерных сетей.

Цель: Ознакомиться с изложенным материалом, выполнить задание и ответить

на контрольные вопросы.

Галай Т.А.

Содержание

Назначение компьютерной сети. Слайд 3.

Основные блоки коммутационной системы сети. Слайды 4-9.

Организация обмена информацией в сетях. Слайды 10-11.

Логическая структура сети. Слайды 12-16.

Показатели качества функционирования сети. Слайды 17-18.

Классификация компьютерных сетей. Слайд 19.

Классификация глобальных компьютерных сетей. Слайды 20-22.

Классификация локальных компьютерных сетей. Слайды 23-26.

Задание Слайд 27-28.

Контрольные вопросы. Слайд 29.

Галай Т.А.

Назначение компьютерной сети

Компьютерная сеть (информационно-вычислительная сеть) - это система распределенных на территории средств ввода/вывода, хранения и обработки информации, связанных между собой каналами передачи данных.

Сети могут обеспечить:

удаленный доступ пользователей к ресурсам сети (к базам и банкам данных, высокопроизводительным ЭВМ, принтерам, графопостроителям и т.д.);

создание распределенных банков данных, что снижает стоимость их эксплуатации и уменьшает время доступа пользователей к информации;

предоставление пользователям различных услуг (службы информации, электронной почты, телеконференций и др.).

Галай Т.А.

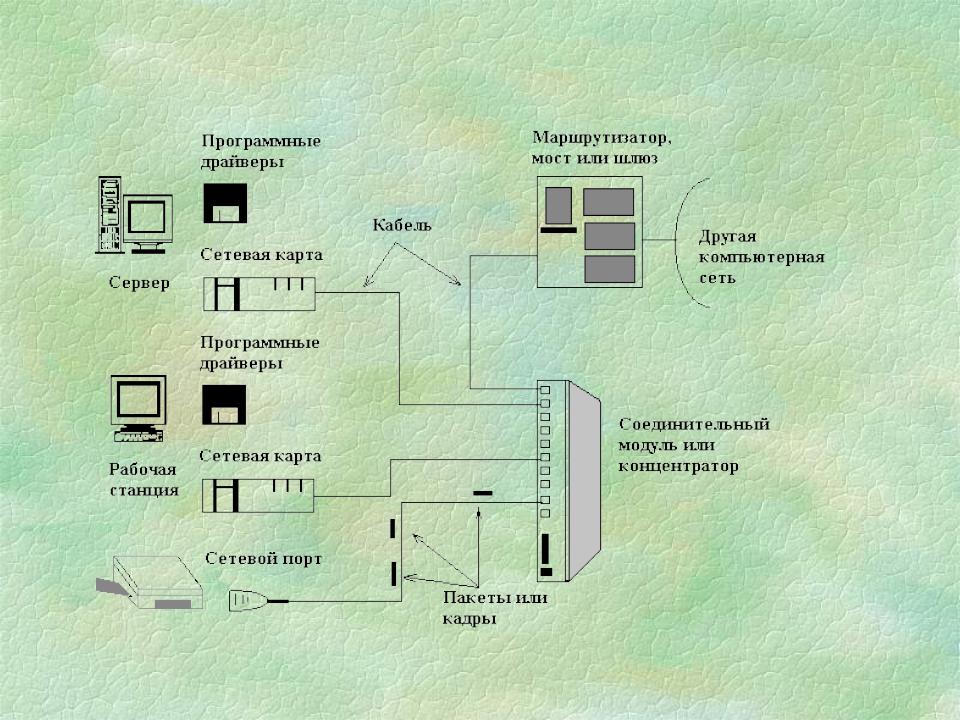

Основные блоки коммутационной системы сети

Галай Т.А.

Основные блоки коммутационной системы сети

Рабочая станция (РС) — это персональный компьютер, подключенный к сети, на котором пользователь сети выполняет свою работу. Каждая РС обрабатывает свои локальные файлы и использует свою операционную систему, но при этом доступны ресурсы сети (доступный для совместного использования объект сети, такой как принтер, модем, каталог на диске и т.п.). Типы РС:

-РС с локальным диском (операционная система загружается с этого диска);

-бездисковая РС (операционная система загружается с файлового сервера);

-удаленная РС подключается к сети через модем. Модем — это устрой- ство для организации связи между компьютерами с использованием теле- фонных линий. Оно выполняет функции МОдуляции и ДЕМодуляции информационных сигналов, преобразование сигналов телефонной линии в цифровые биты и наоборот, их сжатие, подавление помех, исправление других ошибок, возникающих при передаче данных.

Галай Т.А.

Основные блоки коммутационной системы сети

Сервер сети — это компьютер, подключенный к сети и предоставляющий пользователям сети определенные услуги: хранение данных общего пользования, печать, запросы к базам данных и т.д. По выполняемым функциям выделяют:

Файловый сервер — компьютер с большим объемом дискового пространства, хранящий данные пользователей сети и обеспечивающий совместный доступ к этим данным. Выполняет следующие группы задач: хранение, передачу и архивирование данных; согласование изменений данных, выполняемых разными пользователями.

Сервер баз данных — компьютер, выполняющий функции хранения, обработки и управления файлами баз данных. Выполняемые функции: хранение баз данных, поддержка их целостности, полноты, актуальности, прием и обработка запросов к базам данных и пересылка результатов обработки на рабочую станцию, обеспечение доступа к базам данных, поддержка системы ведения и учета пользователей, разграничение доступа и согласование изменений данных, выполняемых разными пользователями.

Галай Т.А.

Основные блоки коммутационной системы сети

Сервер прикладных программ — компьютер, используемый для выполнения прикладных программ.

Коммуникационный сервер — устройство или компьютер, предоставляющий пользователям локальной сети прозрачный доступ к своим последовательным портам ввода-вывода. Например, с его помощью можно создать разделяемый модем, подключив его к одному из портов сервера. После этого с модемом можно работать так же, как если бы он был подключен к рабочей станции.

Сервер доступа — это выделенный компьютер, позволяющий выполнять удаленную обработку заданий.

Сервер резервного копирования данных — устройство или компьютер, который решает задачи создания, хранения и восстановления копий данных, расположенных на файловых серверах и рабочих станциях.

Функции нескольких типов серверов может выполнять один компьютер сети.

Галай Т.А.

Основные блоки коммутационной системы сети

Сетевые мосты – комплекс технических и программных средств для организации взаимодействия между однородными сетями, т.е. в которые входят программно-совместимые ЭВМ. Основная функция моста заключается в поддержке сетевого трафика на одной стороне сети.

Сетевые маршрутизаторы – устройство, соединяющее сети одного или разных типов по одному протоколу обмена данными. Маршрутизатор анализирует адрес назначения и направляет данные по оптимально выбранному маршруту.

Шлюзы – это устройство для объединения информационных сетей, использующих различные протоколы. Шлюзы работают на Прикладном уровне модели OSI. Самый распространенный их тип используется в электронной почте.

Галай Т.А.

Организация обмена информацией в сетях

Главная проблема сети заключается в координации связей между большим количеством компьютеров, подключенных к сети. Поскольку первоначально компьютеры были подключены к сети одним кабелем, возникла необходимость сформировать принцип, позволяющий компью- терам совместно использовать этот кабель. Так, если несколько компью- теров одновременно получат доступ к сети, то сигналы каждого компью- тера исказят сигналы другого. Кроме того, один компьютер может (и будет) монополизировать всю сеть.

Для выхода из этой ситуации разработчики придумали такую схему связи, при которой каждый пользователь посылает небольшие блоки информации, называемые пакетами, совместно используя каналы сети.

Коммутация пакетов – это метод передачи сообщений, который используется в Internet и по сей день. В сети с коммутацией пакетов программы разбивают данные на небольшие порции, называемые пакетами, которые затем передаются между компьютерами. Каждый пакет наряду с собственными данными содержит адрес отправителя и адрес получателя.
