49. Усиление стропильных ферм с увеличением сечения

Сечения прямолинейных стержней стропильных ферм, усиленных способом увеличения сечений:

При проектировании усиления желательно сохранить центровку в узлах ферм.Этому условию соотв усиления по схемам д,е,ж Если в рез-те усиления расцентровка превышает 1,5% высоты сечения стержня, то его необходимо рассчитывать с учетом момента от эксцентричного прикрепления в узле.

При усилении сжатых стержней целесообразно располагать эл-ты усиления таким образом, чтобы увеличить радиус инерции сечения (а,в,г,ж) В сжатых стержнях эл-ты усиления можно не заводить на фасонки, если обеспечена прочность неусиленных стержней. Эл-ты усиления растянутых стержней необх. заветси на фасонки на длину, достаточную для передачи воспринимаемого этими эл-тами усилия.

50. Дефекты и повреждения каменных конструкций

Фактическое техническое состояние каменных и армокаменных конструкций зданий и сооружений (аналогично выше рассмотренным железобетонным конструкциям) устанавливается в результате их обследования, поверочных расчетов и натурного испытания.

Дефекты и повреждения каменных и армокаменных конструкций, оказывающие влияние на их техническое состояние, появляются в результате следующих воздействий: механических (статических и динамических), коррозионных, температурно-влажностных, а также неравномерных осадок основания под фундаментами (по характеру расположения трещин в кирпичных стенах здания можно судить о причинах их возникновения, рис. 5.1).

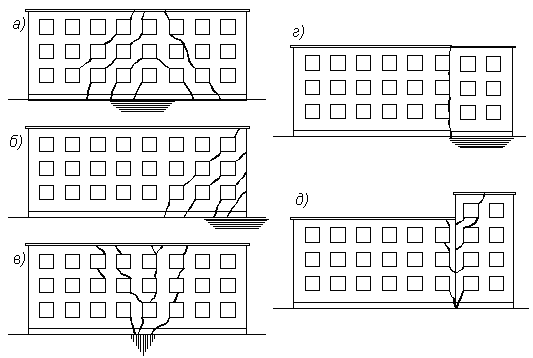

Рис. 5.1. Расположение трещин в кирпичной кладке стен и причины их возникновения:

а – слабый грунт под средней частью здания; б – то же у торца здания;

в – твердый грунт под средней частью здания; г – просадка части здания;

д – разные давления в подошве фундаментов при разнонагруженных стенах

Дефекты и повреждения, характерные для каменных конструкций, принято классифицировать по следующим признакам:

по происхождению дефектов и повреждений:

• низкое качество выполнения работ (нарушение толщины швов, правила перевязки, отклонение от вертикали и т.д.),

• низкое качество материалов (искривление граней кирпича, низкая морозостойкость и т.д.),

• ошибки проектирования (неправильный учет нагрузок, их эксцентриситетов приложения и т.д.);

по времени проявления дефектов и повреждений:

• в период строительства,

• при длительном перерыве в строительстве без консервации,

• в период плановой эксплуатации,

• после выработки сроков эксплуатации;

по способам обнаружения дефектов и повреждений:

• явный дефект (обнаруживается при визуальном наблюдении),

• скрытый дефект (выявляется с применением известных методов и средств);

по степени влияния дефектов и повреждений:

• незначительная степень (прочность кладки снижена до 5 %, усиление не требуется),

• слабая степень (прочность снижена до 15 %, усиление требуется при наличии трещин в зависимости от величины действующей нагрузки),

• средняя степень (прочность снижена до 25 %, усиление обязательно),

• сильная степень (прочность снижена до 50 %, усиление обязательно),

• аварийная степень (прочность кладки снижена более чем на 50 %, необходимы противоаварийные мероприятия, технико-экономическое обоснование усиления или замены);

по возможности устранения дефектов и повреждений:

• устранимые (устранение которых возможно и целесообразно),

• неустранимые;

по видам повреждений:

• повреждения защитных и отделочных слоев кладки,

• повреждения основного материала,

• повреждения, связанные с увлажнением и размораживанием,

• повреждения, вызванные деформациями стен и нарушением их сплошности.
