42.Признаки предаварийного состояния

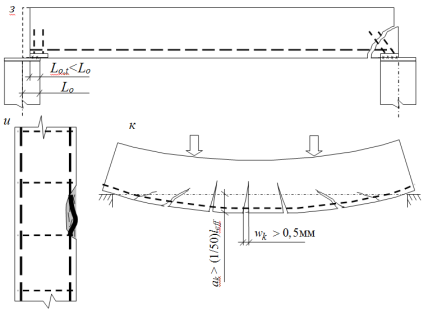

ЖБ:уменьшение прочности бетона сжатой зоны более чем на 40 % (рис. а);отслоение защитного слоя и продольные трещины вдоль рабочей арматуры в зоне ее анкеровки с явными признаками коррозии арматуры (рис. б); разрывы отдельных стержней и уменьшение в результате коррозии поперечного сечения рабочей продольной арматуры в растянутой зоне на 50 % и более (рисв); пропитка нефтепродуктами в зоне анкеровки рабочей арматуры, снижающая ее сцепление с бетоном (рис г); разрывы отдельных стержней рабочей поперечной арматуры; в зоне среза наклонные трещины, пересекающие растянутую и сжатую зоны (рис. д); в пролете конструкции нормальные трещины с разветвленными концами (рис. е);трещины раскрытием свыше 0,5 мм и признаки разрушения сжатой зоны элементов (рис. ж);деформации закладных деталей с расстройством стыков, уменьшенная против требований норм площадь опирания сборных конструкций (рис. з); выпучивание сжатой арматуры с признаками разрушения бетона сжатой зоны (рис. и); значительные (более 1/50 пролета) прогибы изгибаемых элементов при наличии трещин в растянутой зоне с раскрытием более 0,5 мм (рис., к).

Предаварийное состояние каменных и армокаменных конструкций характеризуется следующими признаками: силовые трещины раскрытием более 2 мм, пересекающие более 8 рядов кладки (рис. 5.2, а);образование под опорами пролетных конструкций вертикальных и наклонных трещин, пересекающих более 4 рядов (рис. 5.2, б);краевое повреждение кладки под опорами на глубину более опирания (рис. 5.2,в);повреждение кладки на глубину более 50 % толщины (рис. 5.2, г);отклонение от вертикали и выпучивание стен в пределах этажа более их толщины (рис. 5.2,д);смещение конструкций перекрытия на опорах более глубины заделки в стене (рис. 5.2,е);разрушение анкерных связей крепления стен к колоннам и перекрытиям (рис. 5.2, ж).

43. Расчетные и фактические данные о сроке службы деревянных зданий. Моральный и физический износ

Физический износ – ухудшение технических и связанных с ними других показателей эксплуатационных показателей здания ,его отдельных элементов на определенный момент времени. Зависит от: 1) физ-мех. св-в. мат-ла; 2) характера и геом. размеров конструкций; 3) особенностей ориентации здания на местности4) условий эксплуатации.Степень физ. износа есть фактор, определяющий объём затрат на капремонт или реконструкцию зданий и сооружений. В зависимости от величины физ. износа определяется категория технического состояния здания [1 категория(исправное) –Ф_изн до 10%;5 категория(предаварийное сост.) - Ф_изнболее 70%] Моральный износ - несоответствие основных параметров здания, определяемых условиями проживания или производства, объёмом качеством предоставляемых услуг. Признаки:1)Несоответствие инженерного оборудования 2) Переуплотненность застройки и заселения 3) Недостаток благоустройства и озеленения 4) Несоответствие планир.реш.соврем-м.треб-м 44.Восстановление кирпичных стен с трещинами

методы: оштукатуривание, инъецирование имеющихся трещин, частичная или полная перекладка элементов. Восстановление элементов оштукатуриванием применяется при поверхностных повреждениях кладки в виде выветривания раствора, размораживания, расслоения на глубину до 150 мм, а также при наличии стабилизированных осадочных трещин. Оштукатуривание осуществляется вручную (при глубине повреждения до 40 мм) или торкретированием раствором марки М75 и выше на основе цемента. Для обеспечения надежного сцепления штукатурного слоя с кирпичной кладкой производят подготовку оштукатуриваемой поверхности: кладку очищают от поврежденного кирпича и раствора, промывают и высушивают. При большой площади и толщине штукатурного слоя дополнительно расчищают горизонтальные швы на глубину 10…15 мм, на кладке выполняют насечку поверхности, устанавливают металлические сетки из проволоки диаметром 2…6 мм или стеклосетки. Металлические сетки могут выполняться на месте путем обвязки проволокой диаметром 2…3 мм вокруг анкеров диаметром, не превышающих толщину шва (рис1). Края сеток заводят за поврежденный участок на длину не менее 500 мм. Если поврежденный участок находится вблизи угла здания, сетку заводят за угол на стену не менее чем на 1000 мм.

Рис. 1. Восстановление кирпичных стен: а – с использованием обвязки из проволоки, б – с использованием готовых сеток: 1 – анкер, 2 – проволока, 3 – сетка, 4 – гвозди, 5 – восстанавливаемая кладка, 6 – раствор Для восстановления и усиления каменной кладки, имеющей сквозные трещины силового и осадочного характера (при стабилизировавшихся осадках), применяется инъецирование цементным и полимерным растворами путем их нагнетания под давлением до 0,6 МПа с помощью нагнетательных устройств. Частичная (полная) перекладка производится при наличии большого количества мелких, одиночных глубоких и сквозных трещин при стабилизировавшихся осадках здания. Для перекладки применяют кирпич и раствор марки, не ниже марки кирпича и раствора восстанавливаемой кладки. При перекладке участков должна быть сохранена принятая перевязка швов (рис.2).

Рис.2. Восстановление каменной кладки частичной перекладкой: а – частичная перекладка с одной стороны, б – то же с двух сторон: 1 – трещина, 2 – восстанавливаемая стена, 3 – частичная перекладка
