3.Усиление центрально нагруженных жб колонн.

Усиление сжатой зоны жб конструкций производится увеличением ее поперечного сечения, установкой дополнительной сжатой арматуры, ограничением поперечных деформаций, а также комбинированием этих методов.

При увеличении поперечного сечения усиливаемой конструкции совместная работа старого и нового бетона достигается устройством в старом бетоне поперечных шпонок, насечки или дополнительными поперечными арматурными стержнями, соединенными с арматурой усиливаемой конструкции.

Совместная работа дополнительной сжатой арматуры с усиливаемой конструкцией обеспечивается приваркой к существующей арматуре или приклеиванием к бетону сжатой зоны. После установки в проектное положение дополнительная арматура обетонируется или покрывается антикоррозионными и огнезащитными составами.

Увеличение поперечного сечения сжатой зоны усиливаемой конструкции производится устройством из бетона:, рубашек или обойм

Железобетонные обоймы охватывают поперечное сечение усиливаемой конструкции со всех четырех сторон и рекомендуются для конструкций с малыми эксцентриситетами приложения сжимающих сил.

При увеличении поперечного сечения сжатой зоны минимальный процент продольного армирования рубашек или обойм составляет . Поперечная арматура принимается диаметром не менее 6 мм и устанавливается с шагомгде и – соответственно диаметр продольной арматуры и толщина обоймы

Толщина рубашек и обойм определяется расчетом и принимается с учетом условий укладки и уплотнения бетонной смеси. Минимальная толщина составляет:

• при укладке бетона вибрированием – 80 мм,

• при укладке бетона торкретированием - 50 мм,

Класс бетона обойм, рубашек рекомендуется принимать не ниже класса бетона усиливаемой конструкции и не ниже класса бетона в зависимости от условий эксплуатации и характеристики окружающей среды.

Для усиления поврежденного участка устраивается местная железобетонная обойма или рубашка, которая должна выходить за пределы поврежденного участка на длинугдеt – толщина обоймы рубашки; l_bd – расчетная длина анкеровки арматуры обоймы или рубашки; h – больший размер поперечного сечения усиливаемой конструкции

Усиление поврежденного участка колонны местной железобетонной обоймой: 1 – поврежденный участок, 2 – бетон обоймы, 3 – уголок, 4 – соединительные стержни, 5 – насечка поверхности, 6 – оголенная арматура

Перед устройством обойм, рубашек осуществляют подготовку поверхности усиливаемой конструкции: очищают от загрязнений и пыли, жировых пятен; выполняют насечку или поперечные шпонки с шагом не более 500 мм; промывают водой, сушат, смачивают перед бетонированием. При этом должно учитываться временное ослабление сечения сжатой зоны конструкции при насечке или устройстве шпонок.

Усиление сжатых конструкций путем ограничения поперечных деформаций при производят установкой дополнительной косвенной спиральной или кольцевой арматуры, которую эффективно предварительно напрягать. Усиление косвенной арматурой прималоэффективно.

Шаг навивки спиралей или шаг колец – не более 1/5 диаметра сечения элемента и не более 100 мм. Спирали и кольца должны охватывать всю рабочую продольную арматуру.

С целью повышения эффективности работы и уменьшения потерь предварительного напряжения при натяжении перед выполнением спиральной обмотки или монтажом кольцевой арматуры сжатых конструкций по граням или углам устанавливают дополнительные бетонные (рис. 9.7, а) или стальные (рис. 9.7, б) элементы с криволинейной поверхностью. После монтажа арматуры производят натяжение спиральной арматуры с помощью домкрата, а кольцевой – с помощью натяжных болтов. Для уменьшения силы трения при натяжении поверхность покрывают смазкой.

В случае полной разгрузки усиливаемой конструкции на момент устройства усиления спирали (кольца) могут быть выполнены без предварительного напряжения. Для устройства спиральной обмотки оголяют продольную арматуру по углам усиливаемой конструкции, затем по окружности обмотки устанавливают дополнительную продольную арматуру. После навивки спиральной арматуры устанавливают опалубку и обетонируют усиливаемую конструкцию (рис. 9.7, в).

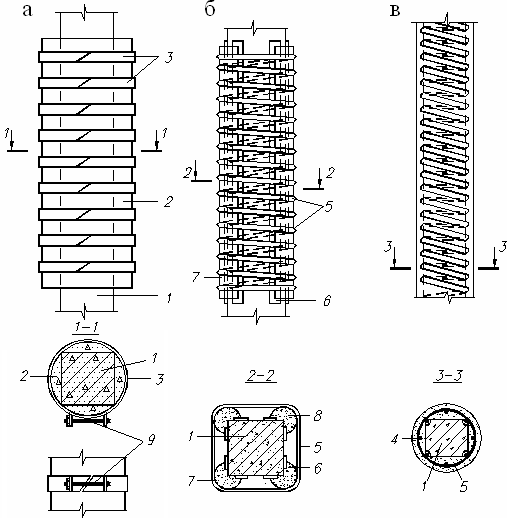

Рис. 9.7. Усиление сжатых элементов установкой косвенной арматуры: а – кольцевой; б, в – спиральной; 1 – усиливаемая колонна, 2 – дополнительный бетонный элемент, 3 – кольцевая арматура, 4 – дополнительная сжатая арматура, 5 – спиральная арматура, 6 – пластина с выступами, 7 – дополнительный стальной элемент, 8 – бетон на напрягающем цементе, 9 – стальная стяжка
