4.Ремонт и усиление деревянных стоек, перекрытий и покрытий.
4.1. Усиление деревянных балок перекрытий и стоек.
Во многих случаях эффективными мероприятиями по усилению поврежденных стоек, балок, ферм при наличии опасных трещин, разрывов, гнили, значительных прогибов является установка дополнительных стальных или деревянных накладок на болтах, применение стальных шпренгелей или дополнительных опор.
Частичная замена древесины в сечении заключается в вырезании дефектного участка, антисептировании древесины в местах усиления и последующей плотной установке новой древесины (рис. 16.1).

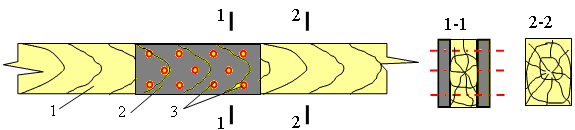

Рис. 16.1. Усиление деревянных элементов частичной заменой древесины в сечении: 1 – усиливаемый элемент, 2 – накладки из новой древесины, 3 – болты (гвозди)
Для усиления растянутых и изгибаемых деревянных элементов применяется стержневая арматура, которая вклеивается в специально подготовленные продольные пазы. Стальные профили прикрепляются к усиливаемому элементу путем приклеивания или болтового (гвоздевого) соединения.

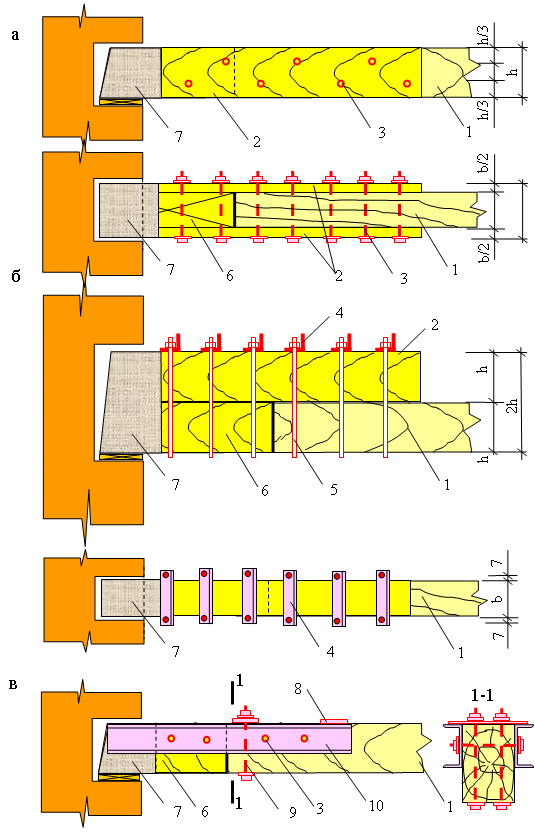

Рис. 16.3. Усиление опорных участков деревянных балок накладками: а – деревянными со стороны боковых граней, б – деревянной со стороны верхней грани, в – стальными со стороны боковых граней; 1 – усиливаемая балка, 2 – накл. из новой др., 3 – болты,
4 – уголок, 5 – хомут, 6 – деревянный вкладыш, 7 – гидроизоляция, 8 –соединительная планка, 9 – стяжной болт, 10 – накладка из швеллера
Усиление стоек осуществляется с помощью дополнительного крепления гвоздями или болтами досок, брусьев, накладок, швеллерных профилей.
Рис. 4.18. Усиление дер. стоек: 1 - скрепляющие болты; 2 - швеллер; д - стойка с разрушенным осн.; 5 - трещины; ж - пристыковка нового основания стоек с помощью врубки вполдерева; е - заключение осн. стойки в обойму из швеллерных профилей.
4.2. Усиление деревянных элементов стропильных крыш.
В конструкциях стропильных крыш наиболее часто подвержены гниению элементы мауэрлата, соприкасающиеся с кирпичной кладкой, и участки стропильных ног, примыкающие к нему, а также стропила и обрешетка в местах протечек кровельного покрытия.При перегрузке кровли одним из повреждений стропил могут быть продольные трещины, которые стягивают стальными хомутами на болтах (рис. 16.4).
Рис.
16.4.
Усиление деревянных элементов с
продольными трещинами:
1 – усиливаемый
элемент,
2 – продольная трещина,
3 – стальной хомут
Усиление стропил может производиться увеличением поперечного сечения с помощью накладок на наиболее нагруженном участке или установкой шпренгелей (рис. 16.5).

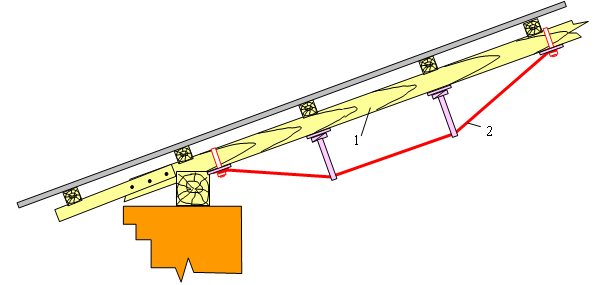

Рис. 16.5. Усиление деревянных элементов шпренгелем: 1 – усиливаемый элемент, 2 – шпренгель
При недостаточной прочности стыка стропил с мауэрлатом устраивают дополнительные накладки или затяжки, воспринимающие горизонтальные усилия (рис. 16.6).
Рис. 16.6. Усиление стыка стропил с мауэрлатом: а – с помощью накладок,
б – устройством затяжки: 1 – стальная накладка, 2 – затяжка
БИЛЕТ 23
1.Определение марки кирпича при реконструкции здания
Условная
марка кирпича
определяется по результатам испытания
– не менее 5 образцов-двоек при сжатии
и не менее 5 образцов при изгибе в
соответствии с требованиями ГОСТ
8462-85. Допускается определять прочность
кирпича при сжатии на образцах-цилиндрах
диаметром 50 мм, высверленных из кирпича
кладки, или ультразвуковым методом.
Значения предела прочности кирпича при
сжатии Rсж,
изгибе Rизг
и среднее
определяются по формулам:
,
,
,
где
– разрушающее усилие,
– площадь поперечного сечения
образца-двойки,
– расстояние между опорами при испытании
кирпича на изгиб;
– ширина и высота поперечного сечения
кирпича,
– количество испытаний
Механическое исследование материала фундаментов и стен подвала проводят с использованием зубила, скарпели, шлямбура, молотков Физделя и Кашкарова, ультразвуковых и электронныхприборов, пистолета ЦНИИСКа и др.
Марку бетона и камня можно приближенно определить с помощью зубила по величине и характеру следа, оставленного на поверхности материала. Более точное определение марки материала проводят в лабораторных условиях для чего берут пробы материалов:
- для испытания на сжатие и изгиб – не менее 10 кирпичей из разных участков фундамента.
- для испытания бутового камня – не менее5 образцов с минимальной длиной образца 20 см.
При этом необходимо вырубить не менее 5 образцов бетона в виде кернов диаметром 10 см и минимальной длиной 12см.
