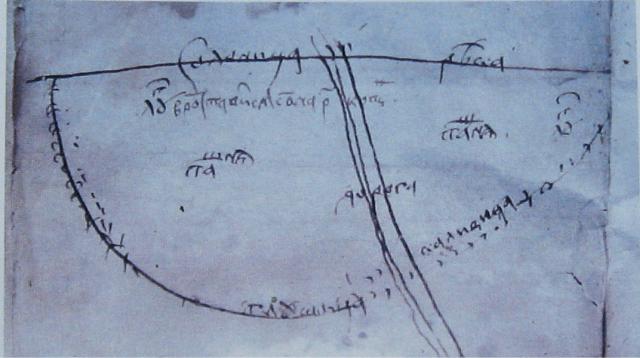

ЧЕРТЕЖ ЗЕМЕЛЬ ПО РЕКЕ СОЛОНИЦЕ, 1536 г.
•Древнейшим сохранившимся чертежом на бумаге (14х12 см) с надписями является «Чертеж земель по реке Солонице» – небольшого участка правобережья р. Волги (территории современной Костромской области)
•На чертеже показаны пашня и луг, реку и старицу пересекает дорога
•Надпись на обороте свидетельствует о покупке изображенного участка земли Троице-Сергиевым монастырем и о размерах самого участка, пашни и луга

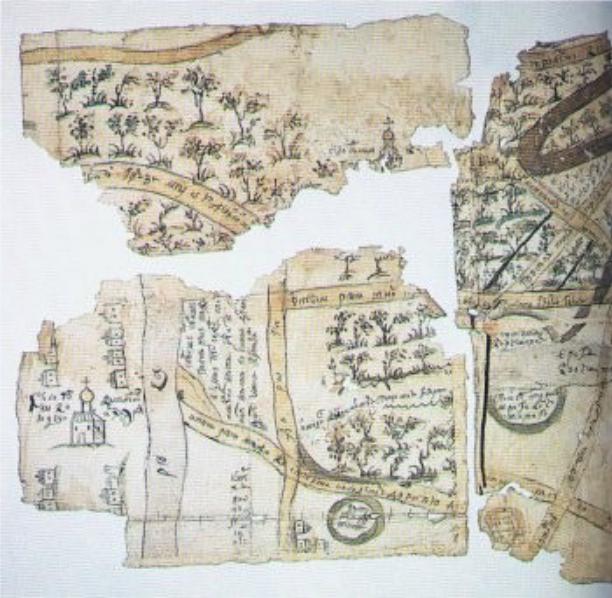

Чертеж земель по реке Оке в окрестностях Сосновой пустыни
•В период правления (1547-1584 гг.) царя Ивана Грозного (1530-1584 гг.) было составлено первое руководство по геодезии «Книга, именуемая геометрия, или землемерие радиксом и циркулем... глубоко мудрая, дающая легкий способ измерять места самые недоступные, плоскости, дебри» (сгорела во время пожара в Москве)
•В это же время создается полный чертеж Московского государства
•Также в эти годы встречаются чертежи отдельных уездов и городов Московского государства
•В 1556 г. издан Указ царя Ивана IV о межевании земель поместных и вотчинных и составлен "Наказ служилым людям" с приложением "Землемерных начертаний" - пособия писцам по вычислению площадей
•Около 1580 г. издан "Писцовый указ" (сгорел во время пожара в Москве), обязывающий описания земель сопровождать "землемерием"

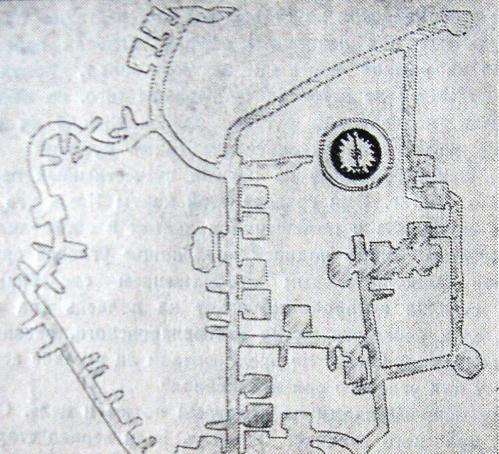

Подземные сооружения Киево-Печерской лавры 1661 г.
• Фрагмент одного из первых печатных чертежей, созданного в Киеве гравером Ильей
• Неизвестно, кем выполнены измерения подземных коридоров, но коэффициент корреляции (числового подобия) для этого чертежа составил 0,97 (97 %)
• Угловое ориентирование подчеркнуто изображением «компасной розы»
•На сегодня удалось выявить и составить описания почти на 1300 картографических памятников XVI— XVII вв., из которых 6 — печатные, остальные — рукописные
•Они хранятся в 19 архивах России, Украины, США, Франции, Швеции
•Местонахождение 21 чертежа неизвестно, необходимые для их описаний сведения получены по сохранившимся воспроизведениям XIX—XX вв.
•Древнейший российский чертеж, дошедший до нас, относится к первой половине XVI в., он открыт сравнительно недавно, практически все остальные сохранившиеся документы датируются второй половиной XVII в.
