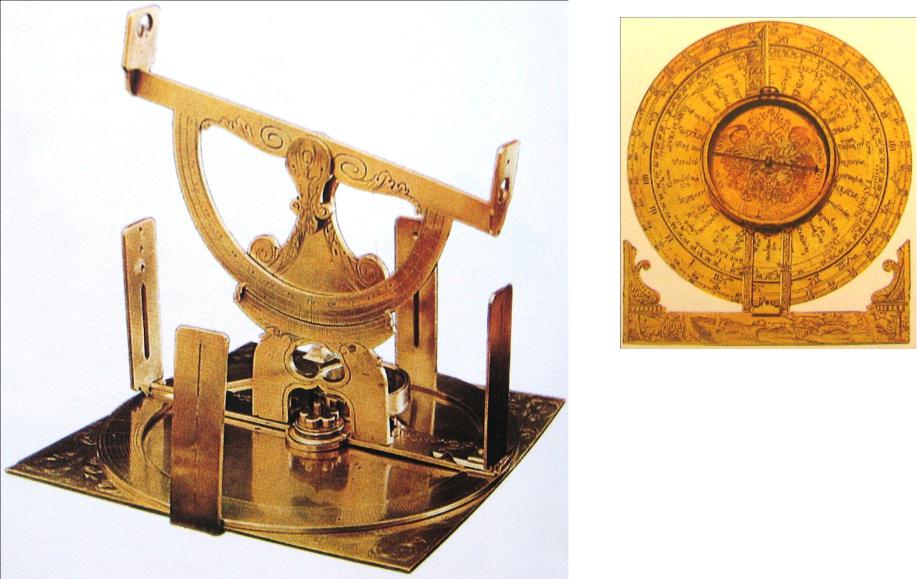

•Теодолит XVI в. – инструмент для измерения горизонтальных и вертикальных углов при съемке рельефа местности
• Вертикальный круг
для определения высоты светила над горизонтом
Работа топографа XVI в. (Гравюра)
«Джентльмен-топограф в XVI в. путешествовал соответственно. Пока топограф с помощником зарисовывали дорогу и окрестности, ориентируясь при помощи портативного компаса, специальный счетчик подсчитывал число оборотов колеса кареты»
МЕНЗУЛА |
• |
Около 1610 г. баварским |
|
||
|
|
математиком Иоанном |
|
|
Преторием изобретена |
|
|
мензула |
|
• |
Это геодезический |
|
|
инструмент, служащий |
|
|
для производства точных |
|
|
и подробных съемок |
|
• |
Представляет полевой |
|
|
чертежный столик – |
|
|
планшет с компасом и |
|
|
алидадой, штатив |

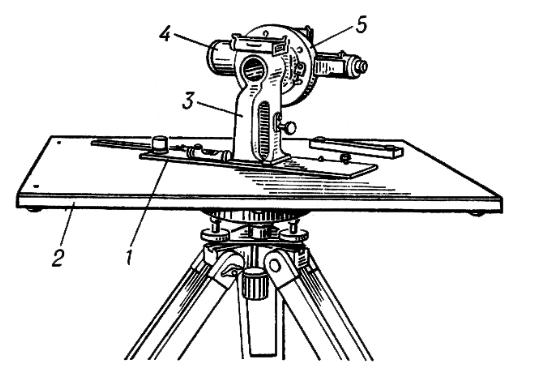

Мензула и кипрегель
Состоит из линейки 1 для прочерчивания прямых на мензульном планшете 2, колонки 3, несущей зрительную трубу 4 с дальномерными нитями и вертикальный круг 5 с градусными делениями для определения углов наклона
Мензула используется совместно с кипрегелем - геодезическим инструментом, предназначенным для измерения вертикальных углов, расстояний, превышений и графических построений направлений при выполнении топографических съемок (нанесения на план рельефа, контуров и местных предметов )
•В 1616 г. голландский ученый Снеллиус произвел первые градусные измерения на основе изобретенного им способа
триангуляции, который позволял также с высокой точностью определять значительные расстояния на местности
СНЕЛЛИУС Виллеброрд (1580-1626)
•В XVII в. широкое распространение получают первые оптические приборы и инструменты (зрительные трубы, телескопы, микроскопы и другие)
•Зрительная труба появилась в конце XVI в. почти одновременно в Италии и Голландии
•В 1609 г., зная о существовании зрительных труб и используя естественнонаучные знания, накопленные к этому времени, Галилей изготовил астрономическую зрительную трубу
•Впоследствии она получила название «телескоп»
•Галилей применил его для астрономических наблюдений
ГАЛИЛЕО ГАЛИЛЕЙ (1564-1642 гг.)
•С помощью телескопа стали определять географические координаты пунктов по небесным светилам
•Поместив в фокусе крест нитей, а впоследствии - сетку нитей, зрительную трубу стали использовать в качестве визирного приспособления
•С появлением в 40-70-х годах XVII в. окулярного микрометра, трубу стали использовать и для измерения малых углов
•Это значительно расширило возможности телескопа, превратив его из инструмента наблюдательного в измерительный
•Несовершенство первых однолинзовых телескопов, дававших нерезкое и окрашенное изображение, вызвало дальнейшие их усовершенствования
