•Широкое распространение получают коромысловые механизмы, повозки, подъемные механизмы, в которых использовались блоки и вороты
•Каменное строительство требовало сооружения при крепостных зданиях подъемных мостов, перебрасывавшихся через оборонительные рвы и быстро убиравшихся. Здесь применяли системы блоков и воротов
Одометр Леонардо да Винчи (1452-1519)
Автопортрет
•Одометр - устройство для точного подсчета расстояния
•Формой напоминает тачку, имеет два зубчатых колеса: вертикальное проходит одну зарубку всякий раз, как поворачивается ступица колеса на земле. Каждый раз, как вертикальное зубчатое колесо заканчивает оборот, внутренний выступ двигает другое, горизонтальное колесо.
•В нем есть отверстия, через которые выпадает в специальный контейнер камень или мяч, когда устройство проходит еще одну зарубку
•Сбор и подсчет этих камней дает возможность сосчитать количество оборотов колеса на земле и тем самым измерить расстояние
•Начиная с X-XI вв. сведения о точных приборах (главным образом астрономических), использовавшихся на Среднем Востоке, через Испанию стали проникать в Европу, где многие из них в XIV-XV столетиях получили свое дальнейшее развитие
•В 1500 г. Леонардо да Винчи разработал схему стереоскопа
•Распространялись и совершенствовались часы, без которых трудно было определить точно время проведения того или иного наблюдения. С развитием техники часы становятся необходимыми при ведении производственных процессов, делении времени суток
•В 1620 г. французским механиком Вернье был изобретен верньер – приспособление для оценки дробной части деления градуированного круга при измерении горизонтальных углов
•В 1657 г. получили современный вид маятниковые часы, благодаря голландцу
X.Гюйгенсу
•К новым инструментам можно отнести также приборы для черчения и рисования

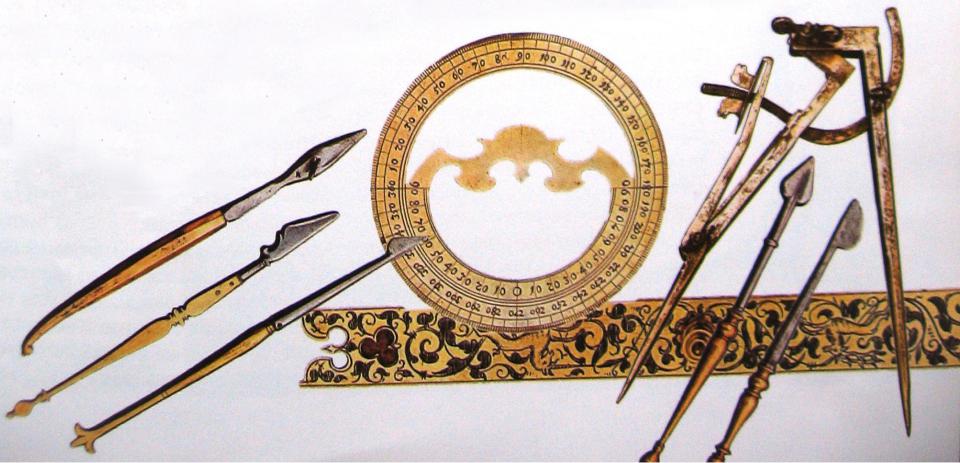

Чертежные инструменты, с помощью которых картографы выполняли свои карты
•Велись работы и по усовершенствованию геодезических, маркшейдерских и особенно морских компасов:
–в XVI в. для устранения погрешностей показания приборов под влиянием качки на море была разработана конструкция компаса на кардановом подвесе
–в XVII в. к компасу присоединили алидаду с диоптрами, получившую в морских компасах название пеленгатора. С этого времени он стал основным прибором в судовождении
–маркшейдерские и геодезические
компасы стали называться буссолями
•Дотелескопические астрономические инструменты достигли наибольшего расцвета в конце XVI в.
•В начале XVII в. были сделаны большие успехи в астрономии и геодезии, что послужило основой дальнейшего развития картографии
Геодезические инструменты XVI в.
На детали стенного квадранта (слева) и гравюре (справа) изображены топографы (картографы), производящие измерения на местности
