8.2. Оформление графического материала
В приложение ПЗ может быть включен графический материал, который подшивается в пояснительную записку.
К защите курсового проекта необходимо подготовить плакаты, поясняющие (раскрывающие) тематику курсового проекта. Количество плакатов, подготовленных к защите данного курсового проекта, должно быть не более трех.
Плакаты выполняются на форматах в соответствии с требованиями ЕСКД. Размеры рисованных элементов выбираются исходя из того, что плакаты демонстрируются комиссии с расстояния порядка 2–3 м. Каждый плакат должен иметь тематическое наименование (сверху), рамку в соответствии с требованиями ЕСКД и основную надпись.
Основные требования к рисованным элементам плаката:
- наименование плаката выполняется заглавными буквами, шрифт произвольный, размер шрифта не менее 20 мм (оптимальный шрифт 20–25 мм), переносы в заголовке плаката не допускаются, сокращения и аббревиатуры – только стандартные или общепринятые;
- шрифт надписей внутри плаката по высоте заглавных букв 12–18 мм;
- на плакатах при необходимости допускаются цветные элементы.

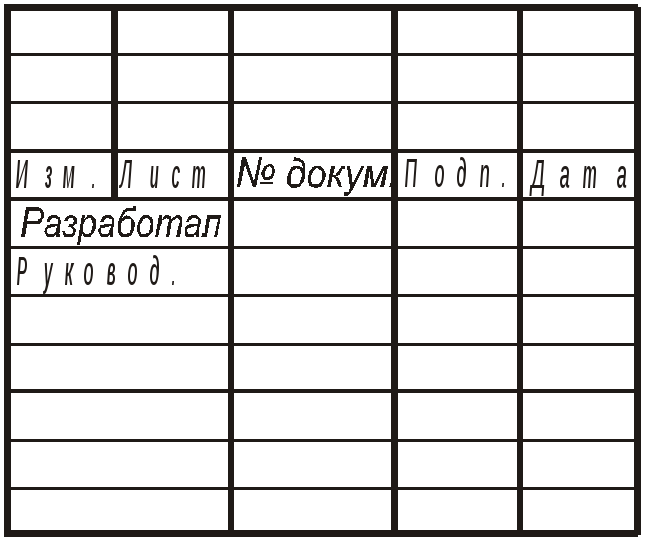

Основная надпись выполняется для плакатов – по ГОСТ 2.104 (форма 1, размер 55×65).
Л и т е р а т у р а
Стандартизация и сертификация: учеб. пособие/ В.Л. Соломахо [и др.]; под общ. ред. В.Л. Соломахо. – Минск: ВУЗ-Юнити, 2001. – 260 с.
Технические регламенты. Рекомендации по разработке / Госстандарт, БелГИСС; редкол.: В.Н. Корешков [и др.]. – Минск: БелГИСС, 2004. – 32 с.
Технические нормативные правовые акты
(перечень ТНПА, упомянутых в учебно-методическом пособии)
ТКП 1.2–2004 (04100). Система технического нормирования и стандартизации Республики Беларусь. Правила разработки государственных стандартов.
ТКП 1.5–2004 (04100). Система технического нормирования и стандартизации Республики Беларусь. Правила построения, изложения, оформления и содержания технических кодексов установившейся практики и государственных стандартов.
ТКП 1.7–2007 (03220) Система технического нормирования и стандартизации Республики Беларусь. Правила разработки межгосударственных стандартов.
ТКП 1.9–2007 (03220). Система технического нормирования и стандартизации Республики Беларусь. Принятие международных, региональных и национальных стандартов других государств в качестве государственных стандартов.
ТКП 1.11 – 2008 (03220). Система технического нормирования и стандартизации Республики Беларусь. Требования к издательскому оформлению и полиграфическому исполнению официальных изданий технических регламентов, технических кодексов установившейся практики и государственных стандартов.
СТБ 1500–2004. Техническое нормирование и стандартизация. Термины и определения.
ГОСТ 1.0–92 . Межгосударственная система стандартизации. Основные положения.
ГОСТ 1.2–2009. Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены.
ГОСТ 1.3–2002. Межгосударственная система стандартизации. Правила и методы принятия международных и региональных стандартов в качестве межгосударственных стандартов.
ГОСТ 1.5–2001. Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению.
ГОСТ 2.104–2006. Единая система конструкторской документации. Основные надписи.
ГОСТ 8.417–2002. Государственная система обеспечения единства измерений. Единицы величин.
ОКРБ 004–2001. Органы государственной власти и управления.
ОКРБ 007–98. Промышленная и сельскохозяйственная продукция. Часть 1.
