12. Проектирование сварных соединений
12.1.Рекомендации по проектированию сварных соединений приведены в Пособии [9], в котором даны иллюстративный материал, раскрывающий содержание рекомендаций, и примеры применения односторонних угловых швов в стальных конструкциях.
12.2.При проектировании сварных узлов, один из элементов которых испытывает растягивающие напряжения по толщине листа, следует принимать конструктивные решения тавровых и угловых соединений с уменьшенным риском возникновения слоистых трещин, для этого необходимо:
отказаться от применения одностороннего углового шва и перейти к двустороннему со сведением к минимуму концентрации деформаций в вершине сварного шва (рис 21, а);

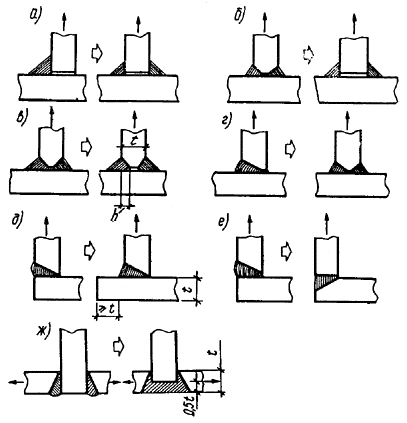

Рис. 21. Тавровые и угловые соединения, в которых возможно возникновение слоистых трещин в основном металле
Слева от стрелок
а - с односторонними швами без скоса кромок; б, в-с двусторонними швами с двумя скосами одной кромки; г-е - с односторонними швами со скосом одной кромки; ж - с двумя прикрепляемыми через лист-прокладку элементами
Справа от стрелок показаны предпочтительные типы соединений
в тех случаях, когда это возможно, применять соединения без разделки кромок с минимально возможным объемом наплавленного металла взамен соединений с полным проплавлением (рис. 21, б);
применять при статических нагрузках соединения с разделкой кромок (ht/3) и неполным проплавлением, которые предпочтительнее соединений с полным проплавлением (рис. 21,в);
по возможности избегать применения V-образной разделки, применяя К-образную разделку (рис.21, г);
во всех случаях, когда это возможно, применять тавровые соединения вместо угловых (рис. 21, д);
для снижения растягивающих напряжений по толщине листа применять нетиповые решения разделки кромок в угловых соединениях (рис. 21, е);
в угловом соединении с двумя прикрепляемыми элементами лист-прокладку перекрывать сварным швом до половины толщины прикрепляемых элементов (черт. 21, ж).
13. Проектирование болтовых соединений виды болтовых соединений и условия их применения
13.1.В строительных стальных конструкциях применяются расчетные соединения на болтах как с контролируемым, так и без контролируемого натяжения болтов. К соединениям с контролируемым натяжением болтов относятся:
фрикционно-срезные на высокопрочных болтах, при расчете которых учитывается вся совокупность сопротивлений трению, смятию и срезу;
фланцевые, при расчете которых учитываются сопротивления растяжению болтов (в необходимых случаях и другие сопротивления).
Фланцевые соединения на высокопрочных болтах применительно к стыкам ферм рассмотрены в разд. 27.
В соединениях без контролируемого натяжения могут использоваться болты различных классов прочности, в том числе и высокопрочные. В расчетах таких соединений учитываются сопротивления растяжению, смятию и срезу без учета сил трения.
13.2.Области применения соединений на болтах приведены в табл. 52. В расчетных соединениях, как правило, следует применять болты классов прочности 5.8, 8.8, 10.9 по ГОСТ 7798-70* и высокопрочные по ГОСТ 22353-77* и ТУ 14-4-1345-85. В соединениях, рассчитываемых на срез и смятие, диаметр гладкой части стержня применяемых болтов должен быть равен, как правило, номинальному диаметру резьбы, в связи с чем применение так называемых облегченных болтов (диаметр гладкой части стержня равен среднему диаметру резьбы) по ГОСТ 7798-70* и высокопрочных по ТУ 14-4-1345-85 не рекомендуется. Болты классов прочности 4.6, 4.8, 5.6, 6.6 имеют те же области применения, что и болты класса прочности 5.8. В качестве сборочных для сварных соединений могут применяться болты классов прочности не ниже 4.6 и не выше 8.8.
Таблица52
|
Область применения работающих на сдвиг болтовых соединений (“+” допускается, “-“ не допускается) | ||||||
|
с контролируемым натяжением болтов |
без контролируемого натяжения болтов2 | |||||
Условия работы соединений |
фрикционные на высокопрочных болтах |
фрикционно-срезные на высокопрочных болтах1 |
| ||||
|
Класс прочности болтов (по ГОСТ или ТУ) | ||||||
|
110; 110ХЛ (ГОСТ 22353-77* ТУ 14-4-1345-85) |
110; 110ХЛ (ГОСТ 22353-77*) |
110; 110ХЛ (ГОСТ 22353-77*); 10.9; 8.8 (ГОСТ 7798-70*) |
5.8 (ГОСТ 7798-70*) | |||
|
Разность номинальных диаметров отверстий и болтов , мм | ||||||
|
1-6 |
1 |
3 |
1 |
2-3 |
1 |
2-3 |
В конструкциях, непосредственно воспринимающих динамические нагрузки |
+ |
+ |
- |
+ |
- |
+ |
- |
В многоболтовых соединениях конструкций из стали с пределом текучести св. 380 МПа (39 кгс/мм2) |
+ |
+ |
- |
+ |
- |
- |
- |
В соединениях, требующих расчета на выносливость |
+ |
+ |
- |
- |
- |
- |
- |
В конструкциях, для которых перемещения сдвига в центрах соединений недопустимы, и в болтосварных соединениях |
+ |
- |
- |
- |
- |
- |
- |
В конструкциях, в которых перемещения сдвига в соединениях не ограничены |
+ |
+ |
+ |
+ При > 0 |
+ При > 0 |
+ При > 0 |
+ При > 0 |
В слабо нагруженных соединениях (связей, фахверка, прогонов и т. д.) |
+ |
+ |
+ |
+ При < 0 |
+ При > 0 |
+ При < 0 |
+ При > 0 |
____________
1 При < 0 усилие, меньшее по абсолютной величине, должно восприниматься трением, где = Tmin/Tmax (значения Т принимаются в соответствии с п. 11.6).
2 Отклонение диаметра и овальность отверстий + 1,0 мм.
13.3.Для высокопрочных болтов, изготовленных по ГОСТ 22353-77* допускается установка одной шайбы только под вращаемым элементом (головкой болта или гайкой) при разности номинальных диаметров отверстия и болта, не превышающей 4 мм, в конструкциях, изготовленных из стали с временным сопротивлением не ниже 440 МПа (4500 кгс/см2).
13.4.Резьба болта должна, как правило, располагаться вне плоскостей среза и отстоять от ближайшей из них не менее чем на 5 мм. Головки болтов следует располагать со стороны более тонкого элемента.
13.5.При размещении болтов, прикрепляющих одиночный уголок, в шахматном порядке отверстия, наиболее удаленные от конца уголка, следует располагать на риске, ближайшей к обушку.
