Габаритные размеры
Тепловые реле максимального тока ( класс 20 )
М3,5(Вспомогательн ый контакт, NC)
М4 (Главный контакт)
М3,5 (Вспомогательный контакт, NC) )
М4 (Главный контакт
(Вспомогательный контакт, NC) ) (Главный контакт)
М6 (7-50 А) М8 (54-85 А
NO = нормально разомкнутый, NC = нормально замкнутый
М3,5 |
|
(Вспомогател |
|
ьный контакт, |
Вспомогательный |
NO) |
контакт |
|
Главный контакт |
0.11 кг
М3,5 (Вспомогательный контакт, NO)
Вспомогательный
контакт
Главный контакт
0.17 кг
М3,5 (Вспомогательный контакт, NO)
Вспомогательный
контакт Главный контакт
0.3 кг
152
Габаритные размеры

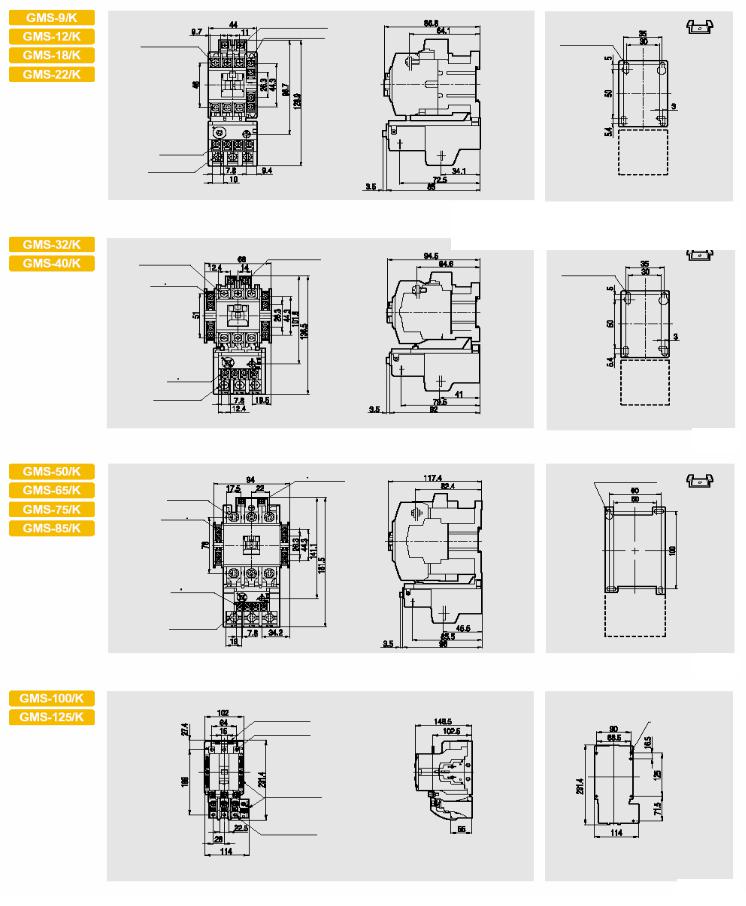

Пускатели электродвигателя, открытые
М3,5 (Клемма обмотки)
М3,5 (Вспомогательный контакт)
М3,5 (Главный контакт
М3,5 (Клемма обмотки)
М5 (Главный контакт)
М
3,5 (Вспомогательный контакт)
М3,5 (Клемма обмотки)
М6 (50) М8 (65, 75, 85)
(Главный контакт)
М3,5 (Вспомогательный контакт)
М3,5 (Вспомогательный контакт)
М4 (Главный контакт)
М3,5 (Вспомогательный
М3,5 (Вспомогательный контакт)
М4 (Клемма обмотки)
М
8 (Главный контакт)
М4 (Крепежное отверстие)
GMC-9, 12 + GTH(K) : 0.46 кг |
0.65 кг |
GMC-18, 22 + GTH(K): 0.5 кг |
|
GMS-32/K
М4 (Крепежное отверстие)
0.65 кг
М4 (Крепежное отверстие)
1.12 кг
4-М4 (Крепежное отверстие)
М4 (Вспомогательный контакт)
М8 (лавный контакт)
28 кг
154
Габаритные размеры
Закрытые пускатели электродвигателя
Металлический корпус
Крепежное
отверстие
М (Крепежное отверстие)
Отверстие
заземления
Крепежное
отверстие
М (Крепежное отверстие
Отверстие
заземления
Тип |
A |
AA |
AB |
B |
BA |
BB |
C |
CA |
M |
N |
Вес (кг) |
GMW-9, 12, 18, 22 |
104 |
76 |
40 |
170 |
140 |
15 |
114 |
41 |
M5 |
Диаметр 22 |
1.1 |
GMW-32, 40 |
145 |
95 |
55 |
245 |
165 |
40 |
130 |
50 |
M5 |
Диаметр 35 |
1.7 |
GMW-50, 65, 75, 85 |
160 |
120 |
74 |
290 |
220 |
35 |
141 |
50 |
M5 |
Диаметр 35 |
3.6 |
Электрическая схема
155
Закрытые пускатели электродвигателя с нажимными кнопками
Металлический корпус
Крепежное отверстие
N (Выбиваемая заглушка отверстия)
М (Крепежное отверстие)
Отверстие заземления
Крепежное отверстие
N (Выбиваемая заглушка отверстия)
М (Крепежное отверстие
Отверстие заземления
Тип |
A |
AA |
AB |
B |
BA |
BB |
C |
CA |
D |
M |
N |
Вес ( кг) |
GMW-9B, 12B, 18B, |
104 |
76 |
40 |
170 |
140 1 |
5 |
114 |
41 |
59 |
M5 |
Диаметр 22 |
1.1 |
22B |
|
|
|
|
|
|
|
|
|
|
|
|
GMW-32B, 40B |
145 |
95 |
55 |
245 |
165 |
40 |
130 |
50 |
97 |
M5 |
Диаметр 35 |
1.7 |
GMW-50B, 65B, 75B, |
160 |
120 |
74 |
290 |
220 |
35 |
141 |
50 |
114 |
M5 |
Диаметр 35 |
3.6 |
85B |
|
|
|
|
|
|
|
|
|
|
|
|
Электрическая схема
156
Габаритные размеры
Закрытые пускатели электродвигателя с нажимными кнопками
Литой корпус
Типы без нажимных кнопок
Типы с нажимными кнопками
Электрическая схема
157
Реверсивные контакторы , 3-полюсные
М4 (Крепежное отверстие
М3,5 (Клемма обмотки) М4 (Главный контакт) М3,5 (Вспомогательный контакт)
М4 (Крепежное отверстие
М3,5 (Клемма обмотки) М4 (Главный контакт)
М3,5 (Вспомогательный контакт)
М3,5 (Клемма |
М4 (Крепежное отверстие |
обмотки) |
|
М4 (Главный контакт) |
|
М3,5 |
|
(Вспомогательный |
|
Электрическая
схема
158
Габаритные размеры
Реверсивные контакторы , 3-полюсные
М4 (Клемма обмотки)
3-М5 (Крепежное отверстие
М4 (Клемма обмотки)
М3,5 (Вспомогательн ый контакт)
М8 (Главный контакт
М4 (Клемма |
3-М5 (Крепежное отверстие |
обмотки) |
М3,5 (Вспомогательный контакт)
|
М8 (Главный контакт) |
М4 (Клемма обмотки) |
4-М8 (Крепежное отверстие) |
|
|
М3,5 (Вспомогательный |
|
контакт) |
М10 |
(Главный контакт |
М4 (Клемма |
4-М8 (Крепежное отверстие) |
обмотки) |
|
М3,5 (Вспомогательный контакт)
М12 (Главный контакт)
4-М10Крепежное отверстие)
М16 (Главный контакт)
Электрическая
схема
164
|
ПНЕВМОЭЛЕКТРОСЕРВИС |
Санкт-Петербург,Торфянаядорога,д.9.,тел.:(812)326-31-00 |
|
E-mail:info@p-e-s.spb.ru,Internet:www.p-e-s.spb.ru |
|
|
|
|
|
159
Реверсивные контакторы , 4 полюса
М4 (Крепежное отверстие)
М3,5 (Клемма обмотки)
М4 (Главный контакт
М3,5 (Клемма обмотки) |
М4 (Крепежное отверстие) |
М4 (Главный контакт
М3,5 (Клемма |
М4 (Крепежное отверстие) |
обмотки) |
|
М4 (Главный контакт |
|
М4 (Крепежное отверстие)
М3,5 (Клемма обмотки)
М6 (50) М8 (65, 75, 85)
(Главный контакт)
Электрическая
