14. Усиление столбов и простенков стальными обоймами.

Эффективным методом увеличения прочности каменной кладки при малых эксцентриситетах () является устройствообойм: стальной, железобетонной и растворной.

Наиболее массовыми элементами, усиливаемыми обоймой, являются столбы и простенки. Столбы, как правило, имеют прямоугольную форму поперечного сечения с соотношением сторон не более 1,5, что способствует эффективной работе обойм, ограничивающих поперечные деформации в сечении. Простенки имеют вытянутую в плане форму, обычно с соотношением сторон более двух. При этом для эффективного использования обойм устанавливаются дополнительные связи в виде стяжных болтов или анкеров. Допускаемые расстояния между связями (анкерами, хомутами) не более 1000 мм и не более двух толщин стены по длине, по высоте – не более 750 мм. Связи надежно закрепляют в усиливаемой кладке.

Стальная обойма – это система из продольных элементов уголкового профиля (рис. 14.5), устанавливаемых на растворе по углам или выступам конструкции и приваренных к ним поперечных элементов (планок) в виде полосовой или арматурной стали, а также опорных подкладок (при усилении всего столба или простенка, когда на продольные элементы передается часть усилий от вышерасположенных конструкций). Шаг планок принимают не более меньшего размера поперечного сечения и не более 500 мм.

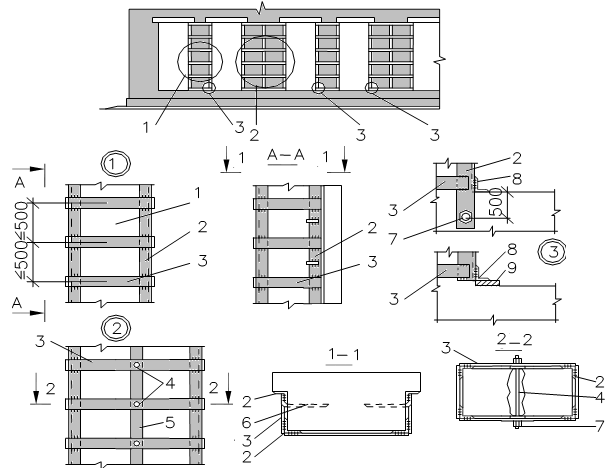

Рис. 14.5. Усиление каменных конструкций стальной обоймой: 1 – усиливаемая конструкция, 2 – уголок, 3 – планка, 4 – поперечная связь, 5 – полоса, 6 – анкеры, 7 – болт, 8 – опорный уголок, 9 – стальная пластина

Для повышения эффективности усиления поперечные планки рекомендуется напрягать. Для этого со стороны двух противоположных граней к продольным элементам приваривают планки только с одного конца. После чего нагревают планки до 100…120°С и приваривают в нагретом состоянии второй свободный конец к вертикальным уголкам. При остывании планок происходит обжатие усиливаемой конструкции.

15. Устройство оконных и дверных проемов в существующей кладке.

Работы по замене брусковых перемычек начинают с установки временных креплений. Борозды (штрабы) пробивают с двух сторон перемычки поочередно. Высота и ширина борозд должна соответствовать высоте и ширине заменяемой перемычки и иметь зазор порядка 40...60 мм для плотной заклинки вновь подведенных элементов с существующей кладкой. Пробивка начинается с наиболее ослабленных мест старой перемычки.

До монтажа стальных заменяющих балок из профильной стали (уголков, швеллеров) последние обворачивают сетками. При монтаже балок обеспечивается тщательное заполнение раствором марки не ниже М100 зазоров между кирпичной кладкой и устанавливаемой конструкцией. После заполнения раствором стальные балки стягивают болтами. Шаг стяжных болтов принимают не более 500 мм при пролетах не более 2400 мм и не более 800 мм при пролетах более 2400 мм. Расстояние от торцов профиля до стяжного болта принимается не менее 100 мм.

Аналогичный метод применяется и при устройстве новых проемов в существующих стенах (рис. 14.14).

Рис. 14.14. Устройство нового проема в существующих стенах: 1 – швеллер, 2 – стяжные болты, 3 – раствор, 4 – стальная сетка, 5 – устраиваемый проем

Номер профиля швеллера стальных перемычек для конкретной ширины проема при различных толщинах стен указан в табл. 14.2. После монтажа элементов перемычки и твердения раствора осуществляется пробивка проемов под перемычками.

При наличии в перемычках дефектов и повреждений для повышения их прочности применяются стальные накладки, представляющие собой упругую опору для элементов (рис. 14.15, 14.16). Накладки выполняют из профильной стали уголкового или швеллерного профиля. Связь профилей между собой осуществляют планками из полосовой стали.

Рис. 14.15. Усиление плоских перемычек накладками: 1 – продольные уголки, 2 – поперечные планки, 3 – торцевые уголки, 4 – проем

Рис. 14.16. Усиление арочной перемычки: 1 – накладки усиления арочной перемычки, 2 – планка, 3 – вертикальный уголок, 4 – опорный уголок

Усиление уголками осуществляется с двух сторон поврежденной перемычки на цементном растворе марки не ниже М100. Для этого расчищают горизонтальный шов на глубину до 70 мм в опорных частях перемычек. Зазоры между уголками и перемычкой не допускаются. У торцов перемычки пробивают отверстия для установки отрезков уголков или полосы на всю толщину стены с одного, затем с другого торца. Уголки (полосы) приваривают к торцам продольных уголков. По длине уголки соединяют планками с шагом не более толщины стены и не более 500 мм. Соединительные планки можно заменять сетками, приваренными к нижней грани уголков. Размеры уголков определяются расчетом.

При недостаточной высоте полки уголков и большой ширине проема рекомендуется устанавливать подвески в виде наклонных планок из полосовой стали, толщиной 4 мм и более или круглой стали диаметром 10…16 мм с концевыми анкерами в верхней части стены над простенками. Внизу подвески привариваются к продольным уголкам каркаса (рис. 14.17).

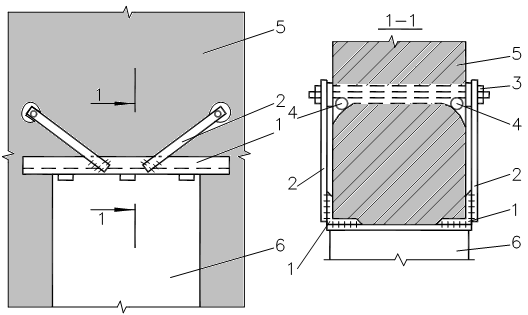

Рис. 14.17. Усиление плоских перемычек с использованием подвесок: 1 – накладки усиления, 2 – подвески из полосовой стали, 3 – отверстия под подвески, 4 – опорная подкладка, 5 – болт, 6 – существующий проем

Усиление перемычек может осуществляться путем уменьшения ширины проема за счет устройства дополнительных рядов кладок со стороны проема с обязательной перевязкой старой и новой кладки.
