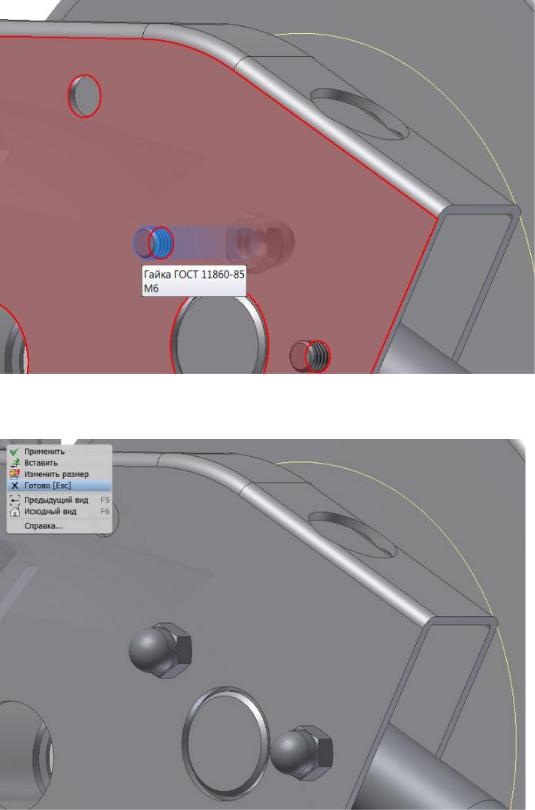

Подтвердим свой выбор щелчком левой кнопки мышки. Далее необходимо, как и при вставке болта указать плоскость прилегания грани гайки.

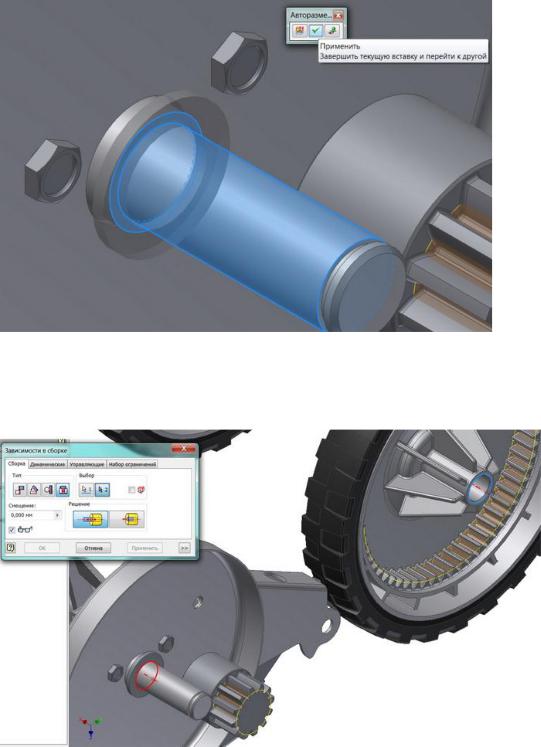

Подтвердим свой выбор щелчком левой кнопки мышки. В окне Авторазмещения необходимо щелкнуть на иконке с галочкой Применить. Результат проделанной работы можно увидеть на следующей картинке.
Таким же образом размещаем и вторую гайку. Указываем сначала Болт, потом указываем плоскость прилегания гайки, в окне Авторазмещение щелкаем на галочке Применить и вставляем вторую гайку в нашу модель. Для завершения работы с библиотекой щелкаем правой кнопкой мышки и выбираем Готово. Закончим редактирование сборки, используя щелчок левой кнопки мышки и пункт меню жестов — Закончить редактирование.
Сохраните результат.
Откроем Библиотеку стандартных изделий. Откройте Крепежные изделия — Шайбы — Плоские.
Выберете Шайбу ГОСТ 10450-78, выполните двойной щелчок на соответствующей иконке. Указываем вал колеса и упорный буртик на валу, как показано на рисунке. В окне Авторазмещение необходимо нажать
Применить.
Такую же шайбу необходимо вставить с другой стороны.

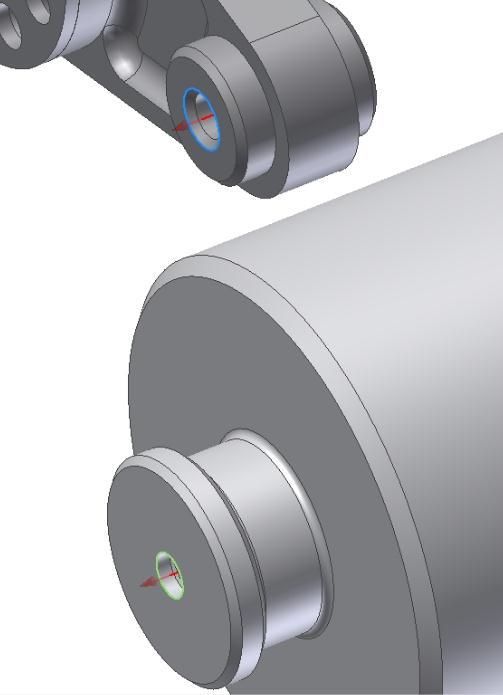

Далее одеваем колеса на оси. Необходимо вызвать команду Зависимости, выбрать Тип — Вставка, указать круговую кромку на колесе и на шайбе.
После нажатия кнопки Применить Колесо разместится на Оси.
Следующий шаг — шайба с внешней стороны колеса. Шайба ГОСТ 10450-78. Для вставки шайбы необходимо в Библиотеке стандартных изделий выбрать Крепежные изделия — Шайбы — Плоская — Шайба ГОСТ10450-78. Используя технику вставки на предыдущем шаге, поместим шайбу на колесо.
Из Библиотеки надо вставить Стопорное кольцо. В Библиотеке выбираем Детали вала — Стопорное
кольцо — Наружние — Шайба ГОСТ 11648-75.
Те же шаги необходимо проделать и с другой стороны рамы. Поместить Колесо, 2 Шайбы и Стопорное кольцо на раму газонокосилки.

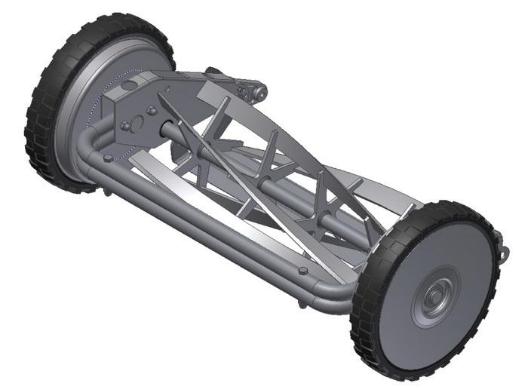

После сборки газонокосилка должна выглядеть как на следующем рисунке.

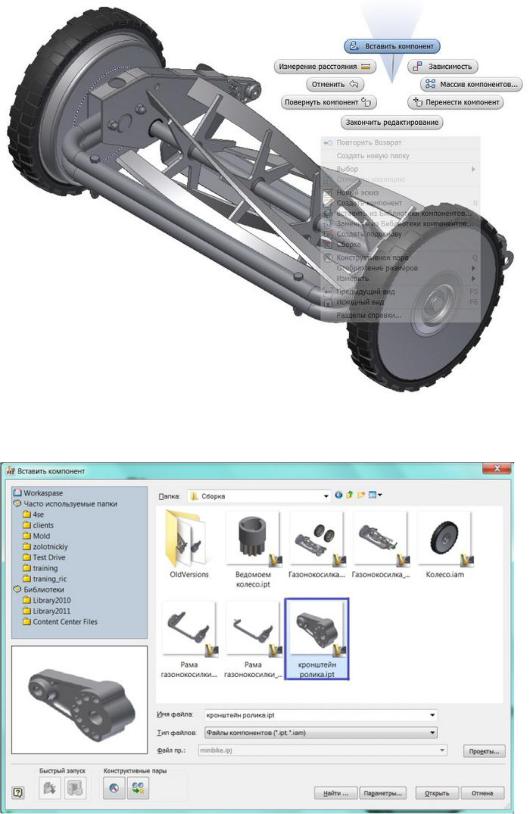

Вставим в сборку модели газонокосилки деталь, которую мы создали в первом уроке. Используя меню жестов щелкните правой кнопкой мышки на пустом пространстве и выберете пункт Вставить компонент.
После выбора появится диалоговое окно Вставки компонента. Необходимо выбрать деталь в папке Сборка, которая называется Кронштейн ролика.ipt. В диалоговом окне щелкаем по файлу Кронштейн ролика.ipt.
По окончанию вставки детали в диалоговом окне нажимаем Закрыть. Далее приступаем к наложению
Зависимости.

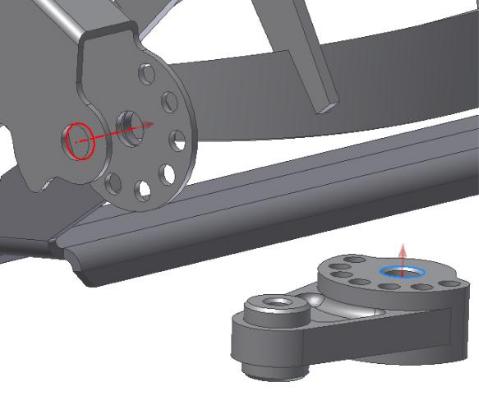

Тип зависимости — Вставка. Указываем на Кронштейне ножа отверстие по внешней круговой кромке и круговую кромку на внутренней кромке отверстия детали Кронштейн_ЗЕРКАЛО, как показано на следующем рисунке.
После нажатия кнопки Применить деталь будет размещена по оси вращения.
Завершим команду Зависимости в сборке. Подведем курсор мышки к детали, нажав и удерживая левую кнопку мышки, мы можем двигать вставленную деталь. Совместим верхнее отверстие в Кронштейне ножа и Кронштейн_ЗЕРКАЛО как показано на рисунке. Нажмем кнопку Применить, Кронштейн оси отверстия и ось отверстия Кронштейн_ЗЕРКАЛО совместятся.

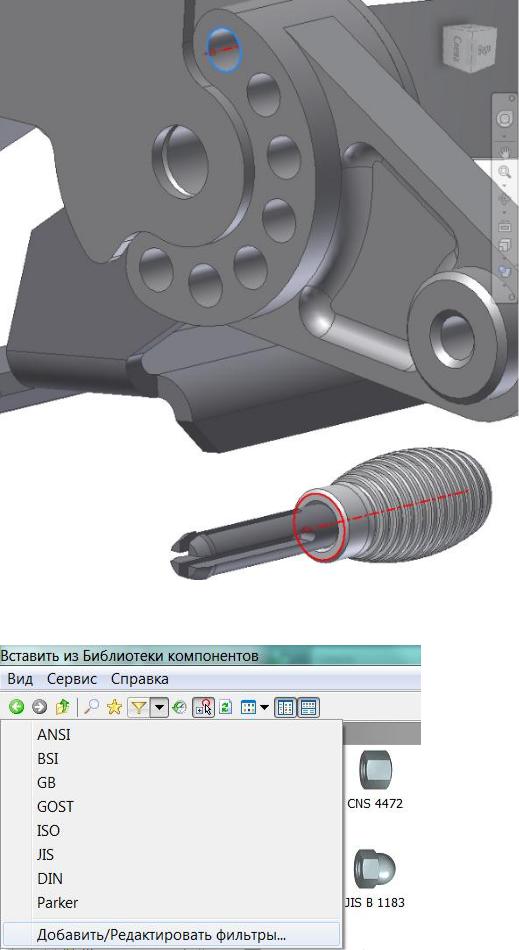

Далее необходимо вставить из папки Сборка файл сборки Шплинт.ipt. Для этого в строке меню выбираем Вставить и в диалоговом окне выбираем файл Шплинт.iam. Нажимаем Открыть. Вызываем Зависимость, выбираем Тип, Вставка, указываем цилиндрическую образующую отверстия детали Кронштейн ролика и цилиндрическую образующую на оси Шплинт.
Закрепим кронштейн осью. В Библиотеке стандартных изделий сначала уберем фильтрацию по Стандартам. Для этого необходимо убрать галочку напротив стандарта ГОСТ.

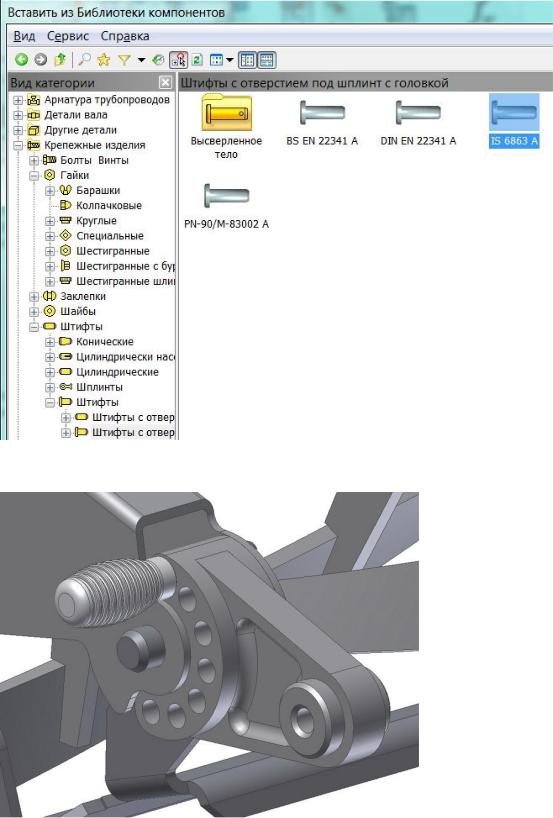

Для Вставки Штифта используйте путь Крепежные изделия — Штифты — Штифты с отверстием — IS 6863 A. Длина Штифта 35 мм.
После вставки Штифта модель газонокосилки должна выглядеть так.

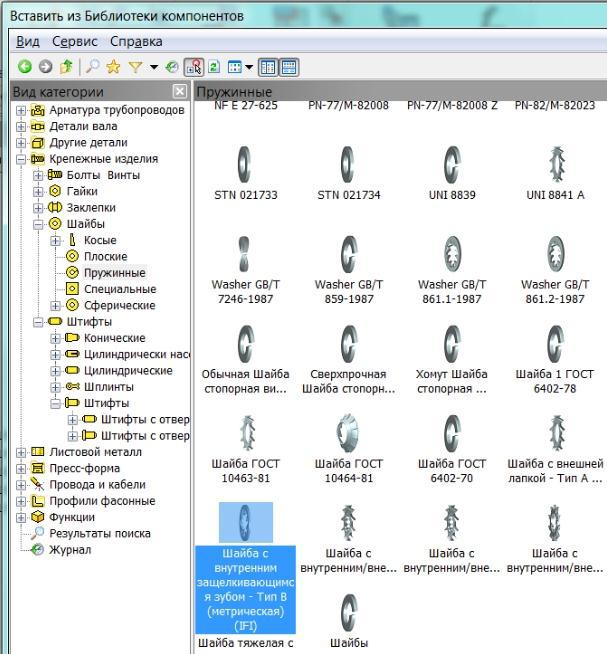

Теперь вставим в модель контрящую шайбу. Для этого откройте Библиотеку стандартных изделий,
перейдите в Крепежные изделия — Шайбы — Пружинные — Шайба с внутренним защелкивающимся зубом — Тип В (метрическая) (IFI).
Для размещения этой Шайбы укажите цилиндрическую часть Штифта, потом укажите плоскость на
Кронштейне.

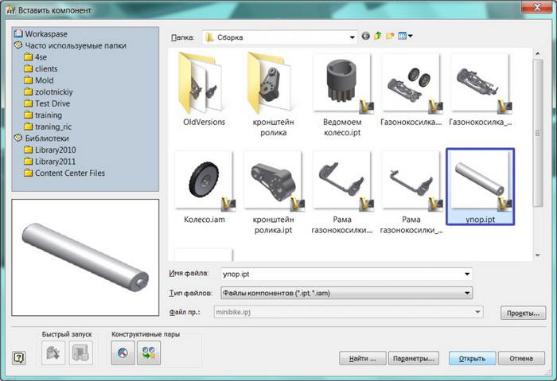

Вставьте Штифт и Шайбу с внутренним заклинивающимся зубом — Тип В (метрическая) (IFI) с другой стороны газонокосилки. Вставьте в контекст сборки из папки Сборка деталь с названием Упор.ipt
Используя Зависимости в сборке, Тип — Вставка, укажите круговую кромку на детали Упор.ipt и совместите его с отверстием на Кронштейне упора. По окончанию выбора кромок нажмите ОК, и деталь разместится по осям отверстий.
Далее необходимо вставить шпилька.ipt, которая будет удерживать Упор в кронштейнах газонокосилки.
Для вставки шпильки в модель газонокосилки необходимо вызвать Зависимости в сборке и используя Тип
— Совмещение надо «поймать» ось детали Упор и ось детали Шпилька.
