Моделирование систем Цифровой Обработки Сигналов в среде LabVIEW
Круглов Евгений Владимирович, аспирант МИФИ Решетов Владимир Николаевич, к.ф.-м. н. доцент МИФИ.
Москва 2008
Введение в LabVIEW
Решаемые задачи
•Научиться основам графического программирования
•Возможность применения LabVIEW для создания собственных приложений
- Сбор, анализ, отображение и сохранение данных
–Поиск и использование функций анализа и обработки
–Использование различных типов данных
–Запись и печать результатов

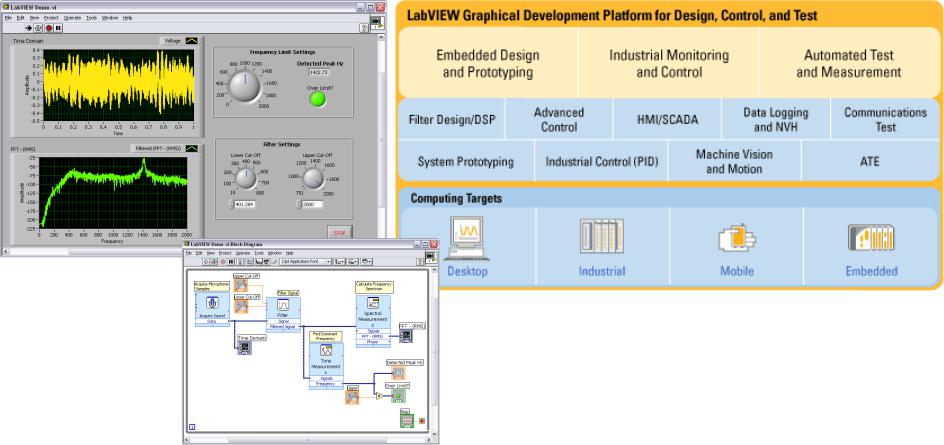

Графическая среда разработки LabVIEW
•Среда графического программирования
•Исполнение кода на различных ОС и устройствах
•Широкий диапазон приложений
Приложения на базе виртуальных приборов
•Разработка
–Обработка сигналов и видеоизображений
–Встраеваемые программируемые системы
•(PC, DSP, FPGA, Microcontroller)
–Построение прототипов и моделирование
–Многое другое
•Управление
–Автоматическое управление динамическими системами
–Мехатроникаи робототехника
–Многое другое
•Измерения
–Элекроника и Электротехника
–Основы измерительных технологий
–Многое другое
Единая платформа разработки
Design Prototype
Deploy
Технологии NI – Интегрированная
аппаратная платформа
PXI Modular Instrumentation |
Desktop PC |
Laptop PC |
PDA |
High-Speed |
High-Resolution |
Multifunction |
Dynamic |
Instrument |
Digital I/O |
Counter/ |
Machine |
Motion |
Distributed I/O and |
Digitizers |
Digitizers and DMMs |
Data Acquisition |
Signal Acquisition |
Control |
|
Timers |
Vision |
Control |
Embedded Control |
Signal Conditioning
and Switching
Unit Under Test
Среда LabVIEW
A.Сбор данных при помощи ПК
•Data Acquisition Devices
–NI-DAQ
–Симулятор сбора данных
–Звуковая карта
B.Среда графического программирования LabVIEW
Лицевая панель / Блок диаграмма
•Палитра функций и инструментов
C.Компоненты приложений в LabVIEW
Создание под ВП
•Графическое построение кода
D.Дополнительное контекстное меню помощи
•Поиск функций
•Особенности работы в LabVIEW
Настройка оборудования
•Устройства сбора данных (DAQ)
–Карты USB, PCI, or PXI Device
–Configured in MAX
•Симулятор устройства (DAQ)
–Симуляция DAQ устройства
–Configured in MAX
•Звуковая карта
– Встроенная во многие ПК
Технические характеристики устройств
AI полоса пр
Точность
Портатив.
AI каналы
AO каналы
AC or DC
Запуск
Калибровка
Звуковая |
NI USB |
NI PCI DAQ |
Приборы* |
карта* |
DAQ |
|
|
8–44 KS/s |
10–200 |
250 K–1.2 Ms/s |
20kS/s–2 GS/s |
|
KS/s |
|
|
12–16 bit |
12–16 bit |
14–18 bit |
12–24 bit |
x |
x |
— |
some |
2 |
8–16 |
16–80 |
2 |
2 |
1–2 |
2–4 |
0 |
AC |
AC/DC |
AC/DC |
AC/DC |
— |
x |
x |
x |
— |
x |
x |
x |

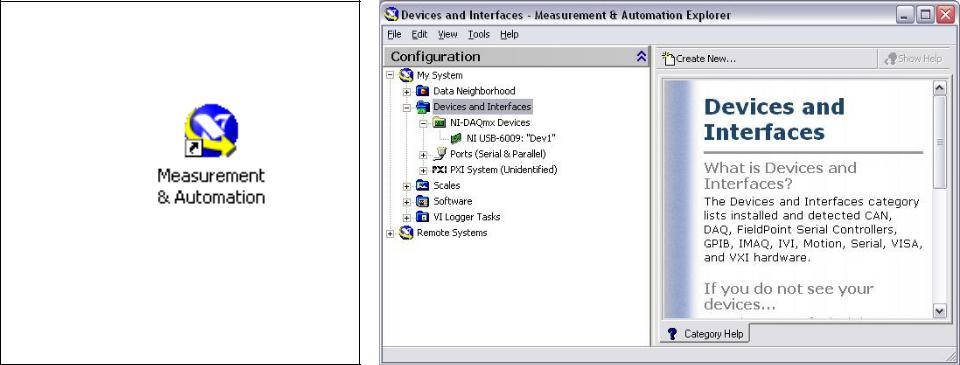

Что такое MAX?
•MAX - Measurement & Automation Explorer.
•MAX конфигурирует и отображает все устройства National Instruments- DAQ, PCI/PXI instruments, GPIB, IMAQ, IVI, Motion, VISA, and VXI devices.
•Окно для конфигурации и тестирования .
Найдите иконку на Рабочем столе
