1.3 Построение карты глубин залегания подземных вод

Карта гидроизогипс может быть дополнена картой глубин залегания грунтовых вод: обе карты совмещаются на одном чертеже. По данным глубин залегания грунтовых вод (h₁) на составленной карте гидроизогипс проводится еще одна система изолиний – изобаты (линии равных глубин), соответствующие глубинам 3, 5, 7, и 9 м. Изобаты делят площадь карты на участки с интервалами глубин 0–3, 3–5, 5–7 и более 7 м. Раскрашивая эти площади различным цветом (голубым, розовым, зеленым), получают карту распределения подземных вод по глубине.

1.4 Оценка гидрологических условий по карте

гидроизогипс и глубин залегания

Карта глубин грунтовых вод, выделяющая площади с различным уровнем их залегания, используется для выбора участков с оптимальными условиями водопонижения в связи с подтоплением населенных пунктов, гидромелиоративного и других видов строительства. По карте гидроизогипс устанавливается:

1.4.1 Направление потока грунтовых вод

Движение воды направлено от гидроизогипс с большей отметкой к изогипсам с меньшей. Линии тока перпендикулярны к гидроизогипсам (рисуноки 2 и 3).

1.4.2 Связь грунтовых и поверхностных вод

Связь грунтовых и поверхностных вод обнаруживается характером сопряжения гидроизогипсы с рекой. При направлении линии в сторону реки – грунтовые воды питают реку (рисунок 2), обратное направление линий тока свидетельствует о том, что грунтовые воды питаются речными водами (рисунок 3).

Рисунок 2 Грунтовые воды питают реку	Рисунок 3 Грунтовые воды питаются водами рек

1.4.3 Глубина залегания зеркала грунтовых вод

Она находится как разность абсолютных отметок поверхности земли и зеркала грунтовых вод в заданной точке (рисунок 4). Отметка и УГВ в точке «А» определяются способом интерполяции. Точно также определяются отметки УГВ, однако, в этом случае для интерполяции используют линии изогипс. Следует отметить, что интерполяция осуществляется в направлении, перпендикулярном изолиниям земной поверхности и воды.

Мощность горизонта грунтовых вод устанавливается как разность отметок уровней грунтовых вод и водоупора.

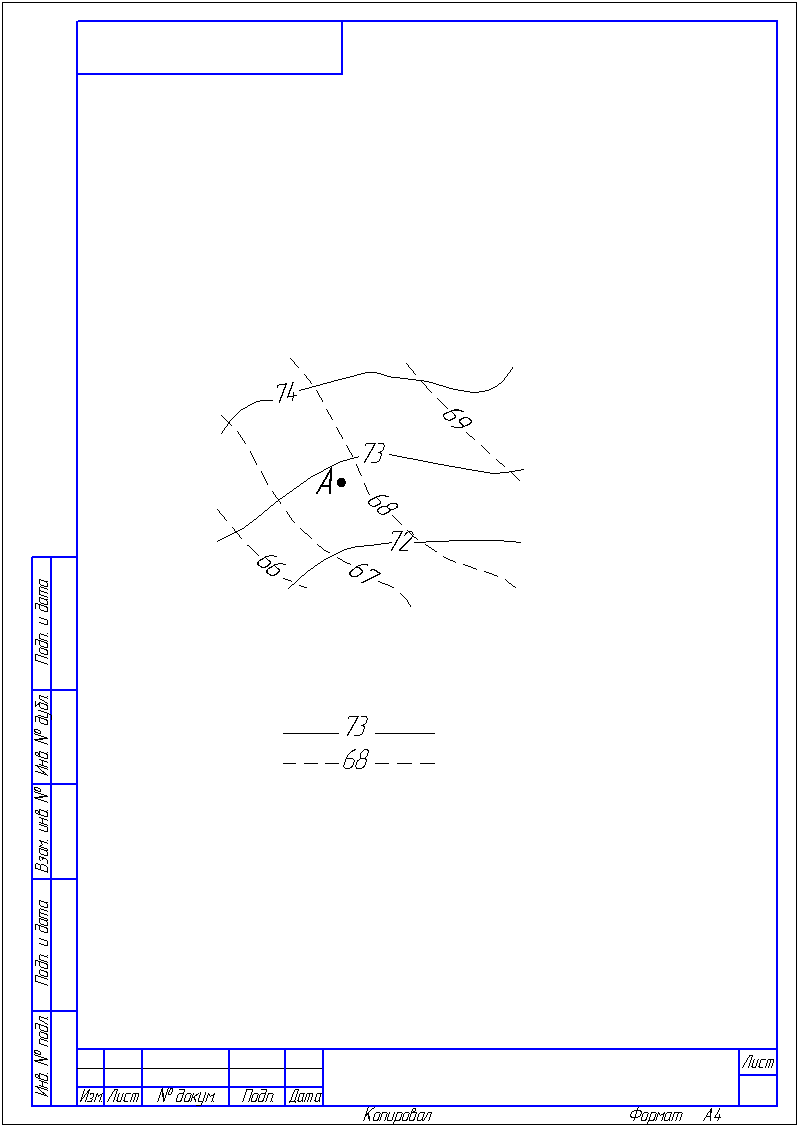

	Рисунок 4 Определение глубины залегания грунтовых вод в точке А и мощности грунтовых вод
		горизонтали земли гидроизогипсы

1.4.4 Напорный градиент (гидравлический уклон)

Напорный градиент (уклон потока) выражает отношение разности отметок поверхности грунтовых вод к длине пути фильтрации

где J – напорный градиент (гидравлический уклон);

Н – отметка поверхности грунтовых вод в точке 1;

Н – отметка поверхности грунтовых вод в точке 2;

L – расстояния между точками горизонтали.

Точки Т-1 и Т-2 выбранные для расчета величины напорного градиента располагаются по потоку грунтовых вод (рисунок 5). Найдя способом интерполяции по гидроизогипсам отметки поверхности грунтовых вод в точках Т-1 и Т-2 по измеренному расстоянию между точками (L) рассчитывают уклон потока (J).

Рисунок 5 Определение напорного градиента по карте изогипс
	- гидроизогипсы; -направление потока грунтовых вод; - створ скважин определения расхода потока
