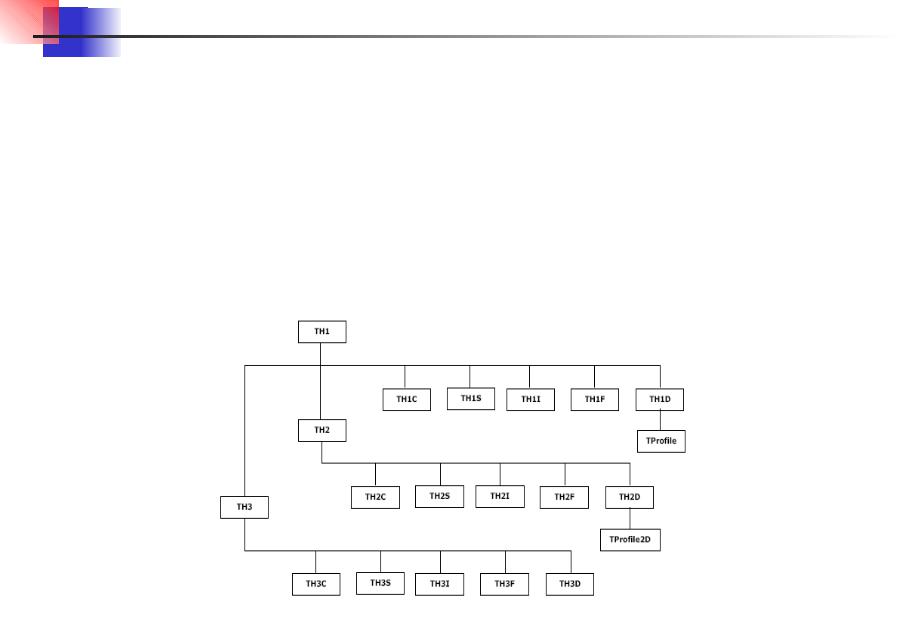

Гистограммы в ROOT

Внесение значений в гистограмму

Для внесения значений в гистограмму используется метод Fill(value), где value — значение, которое требуется занести

h1->Fill(24.7)

Метод Fill(value) увеличивает содержимое бина, к которому принадлежит значение value, на единицу

Чтобы внести значение с некоторым весом w, воспользуйтесь методом

Fill(value, w)

Внести значение 7.2 трижды:

h1->Fill(7.2,3)

Вес может быть отрицательной величиной

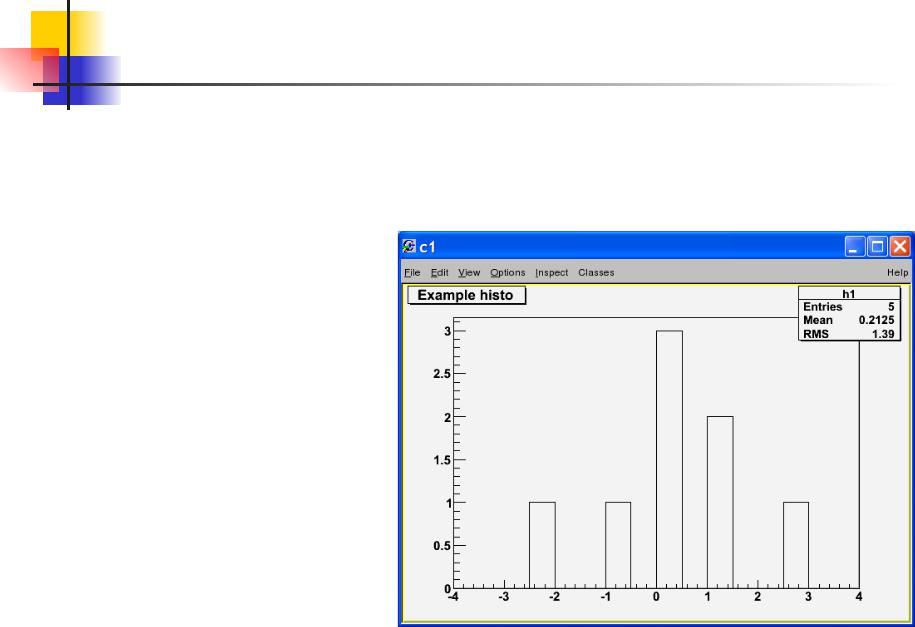

Рисование гистограммы, опции рисования

Для рисования гистограммы используется метод Draw():

h1->Draw()

В методе Draw() можно задавать различные опции рисования

Например, h1->Draw("C")

С — провести кривую через значения бинов

P — нарисовать маркеры для каждого значения

E — нарисовать погрешности значений

Опции можно совмещать, безо всяких пробелов:

h1->Draw("CP")

Чтобы нарисовать две гистограммы на одном рисунке, следует задать опцию same для второй:

h1->Draw()

h2->Draw("same")

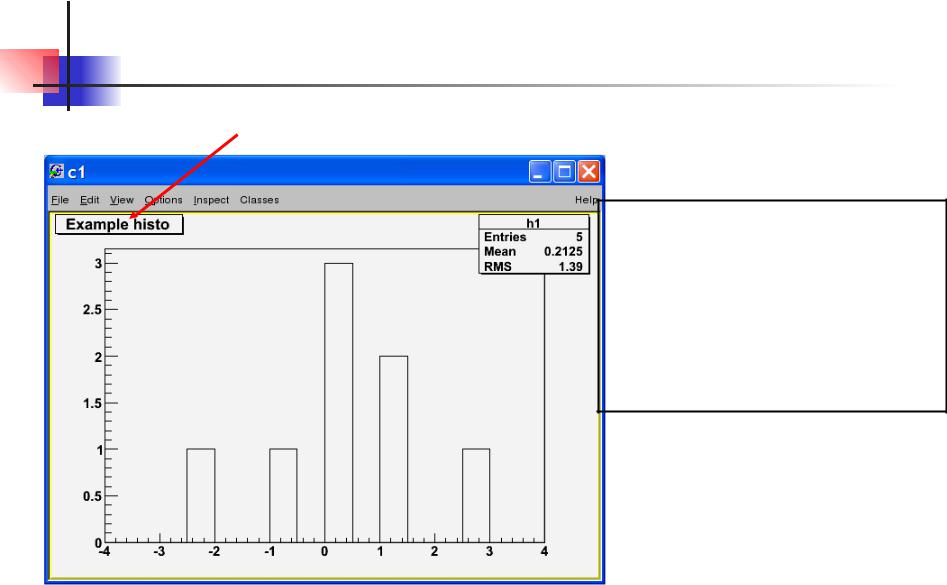

Информация, выводимая по умолчанию

заголовок гистограммы

окно стат. информаци h1 имя объекта

Entries число вхождений Mean среднее значение RMS оценка стандартного отклонения

NB RMS не является среднеквадратичным значением!

Поле для рисования canvas

Поле, на которое выводятся графические объекты в ROOT, называется canvas (класс TCanvas)

Объект, например гистограмма, рисуется на текущем активном canvas. Если canvas не существует, то он создается автоматически и имеет по умолчанию имя c1

Чтобы разделить canvas на несколько частей, можно воспользоваться методом TCanvas::Divide(k,l), где k и l число разбиений по горизонтали и вертикали соответственно

Чтобы выбрать, на какой части canvas’а следует рисовать объект, следует применить метод TCanvas::cd(n), где n — номер части. Разделы нумеруются слева направа, сверху вниз

Пример. Сохранение изображения на диск

Пример

TCanvas *MyC = new TCanvas ("MyC", "Test canvas", 1);

MyC->Divide(2,2) MyC->cd(1) h1->Draw()

Чтобы сохранить текущее изображение на canvas на диск, следует выбрать курсором мыши File menu/Save As… и далее указать желаемый формат файла и его имя

Сложение, деление и умножение гистограмм

Методы Add(), Divide() и Multiply() позволяют

складывать, делить и умножать гистограммы.

Чтобы добавить к гистограмме h1 гистограмму h2

h1->Add(h2)

Можно добавить гистограмму с некоторым весом w

h1->Add(h2,w)

Вычесть одну гистограмму из другой

h1->Add(h2,-1)

Складывать, делить и умножать можно только гистограммы с одинаковым числом бинов!

Деление и умножение осуществляется аналогично

h1->Divide(h2)

h1->Multiply(h2)

Прочие аспекты работы с гистограммами

Создать идентичную копию (клон) гистограммы

TH1F *h1_clone = (TH1F*)h1->Clone()

Копия будет иметь то же имя, чтобы его изменить

h1_clone->SetTitle("h1_clone")

Получить интеграл гистограммы

h1->Integral()

Нормировка гистограммы на величину norm

Double_t scale = norm/h1->Integral()

h1->Scale(norm)

Ребиннинг гистограммы

h1->Rebin(N)

По умолчанию сливаются два соседних бина

Дать имена X и Y осям гистограммы

h1->GetXaxis()->SetTitle("X axis title")

h1->GetYaxis()->SetTitle("Y axis title")

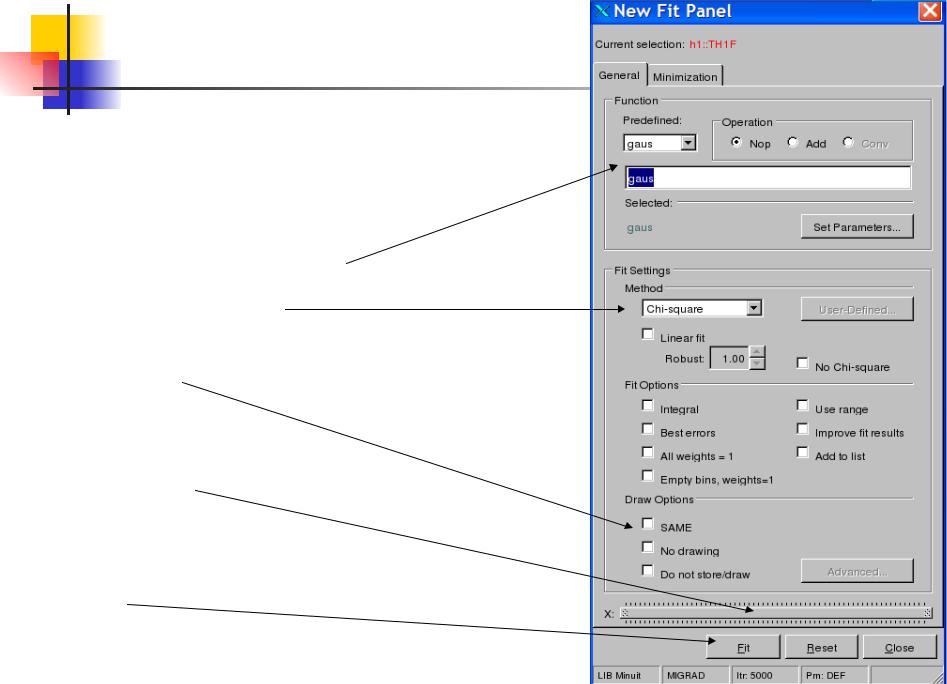

выбор фитирующей функции различные опции фита

опции рисования

ползунок для варьирования диапазонов фита

произвести фит
