МЕТОДЫ
ИССЛЕДОВАНИЯ
ПЛАЗМЫ
лазерная диагностика
Профессор кафедры «Физика плазмы» МИФИ
Савёлов Александр Сергеевич

1 неделя
Разнообразие плазменных объектов в природе: их свойств и параметров.
Основные эффекты взаимодействия электромагнитного излучения с плазмой (отклонение, отражение, поглощение, изменение фазы и поляризационного состояния, рассеяние и др.).
Лазер, как источник излучения для активного зондирования плазмы.

Первые исследователи плазмы
Георг Вильгельм Рихман (1711 г. – 06.08.1753 г.) — русский физик, первый исследователь электри-чества в России. Соратник и оппонент Ломоносова. Погиб от шаровой (?) молнии в грозу.
Василий Владимирович Петров (1761—1834 г.г.) - русский физик - экспериментатор. Впервые описал (в 1802 г.) дуговой разряд.
Ирвинг Ленгмюр (1881-1957 г.г.) – впервые ввел
термин «плазма» для описания состояния ионизо- ванного газа в положительном столбе тлеющего разряда (в 1928 г.).

СОЛНЦЕ - плазменный объект, который мы
можем наблюдать каждый день (!)

Корональные петли над поверхностью Солнца
(фото в ВУФ-диапазоне спектра)

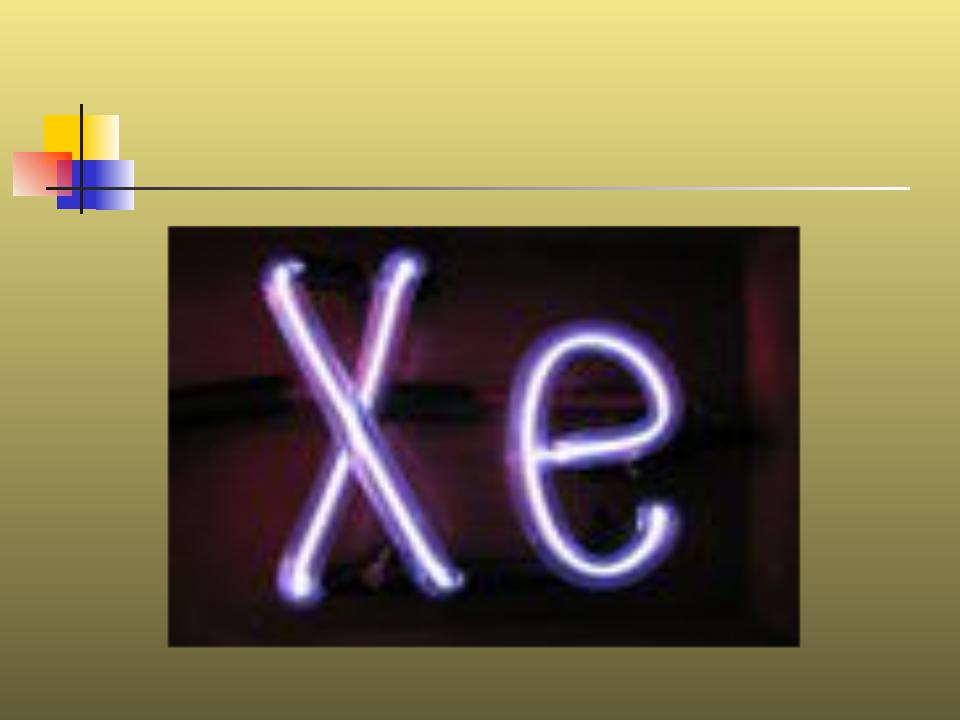

Тлеющий разряд в рекламных газо-разрядных трубках

Декоративный плазменный источник света

Плазменный скальпель

Камера микропинчевой установки Зона-2 c диагностической аппаратурой ( МИФИ каф.21)
