5 Электрический расчет линии напряжением 10 кв
Электрический
расчет воздушных линий (BЛ)
производится с целью выбора марки и
сечения проводов и определения потерь
напряжения и энергии (таблица 5.1).
Приведем пример расчета линии по схеме
(рисунок 5.1.)
Рисунок 5.1 Расчётная схема ВЛ 10 кВ
Определим нагрузку в точке 3
S3 = S4 + S5 = 94 + j7 + 146 + j17 = 240 + j24 кВА.
Раскольцуем сеть и получим расчётную схему (рисунок 5.2).
Рисунок 5.2 Раскольцованная сеть
Определим потоки мощности на головных участках цепи:
S=
,
(5.1)
кВА;
кВА.
Определим потоки мощности на остальных участках сети по первому закону Кирхгофа:
S1-2 = S0/-1 – S1 = 326,46 + j39 – (52 + j7,7) = 274,46 + j31,3кВА;
S2-3 = S1-2 – S2 = 274,46 + j31,3 – (140 + j8) = 134,46 + j23,3кВа;
S8-6 = S0//-8 – S8 = 318,19 + j 64,7 – (121 + j40) = 197,19 + j24,7кВа;
S6-3 = S8-6 – S6 = 197,19 + j24,7 – (91,65 + j24) = 105,54 + j0,7кВа.

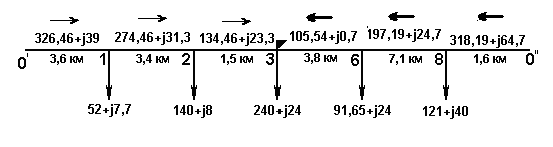

Нанесем
полученные потоки мощности на схему
5.3 и определим точку потокараздела для
активной и реактивной мощности, в данном
случае имеется одна точка потокараздела
как для активной, так и для реактивной
мощности.
3 – точка потокараздела; - направление потока мощности.
Рисунок 5.3 Определение точки потокораздела
Таблица 5.1 Электрический расчет ВЛ 10 кВ
Параметры |
0’- 1 |
1 - 2 |
2 - 3 |
0’’- 8 |
8 - 6 |
6 – 3 |
L, км |
3,6 |
3,4 |
1,5 |
1,6 |
7,1 |
3,8 |
Pmax, кВт |
326,46 |
274,46 |
134,46 |
318,19 |
197,19 |
105,54 |
Qmax, квар |
39 |
31,3 |
23,3 |
64,7 |
24,7 |
0,7 |
Smax, кВА |
328,78 |
276,24 |
136,46 |
324,7 |
198,73 |
105,54 |
Imax, А |
19 |
16 |
8 |
18,7 |
11,5 |
6,1 |
Марка провода |
АС50 |
АС50 |
АС50 |
АС50 |
АС50 |
АС50 |
Uуч.max, % |
0,75 |
0,6 |
0,13 |
0,34 |
0,9 |
0,24 |
UГПП уч.max, % |
0,75 |
1,35 |
1,48 |
0,34 |
1,24 |
1,48 |
WL, кВТч/год |
3646,8 |
2318,7 |
238,7 |
1570 |
2334,7 |
351,6 |
Выбирают сечение проводов по экономической плотности тока jэк /5/ или по экономическим интервалам нагрузки /6/. Сечение по экономической плотности тока
Fрасч = Iр max / jэк, (5.2)
где Iр max — максимальный рабочий ток участка, т. е. большее значение дневного и вечернего токов.
Значение jэк берется из /5/ в зависимости от марки провода и времени использования максимальной нагрузки (таблица 5.2). Значение Тmax выбирают по таблице 4.2
Таблица 5.2 Экономическая плотность тока для неизолированных
алюминиевых и сталеалюминиевых проводов
Т max |
300 |
300…5000 |
<5000 |
jэк, А/ мм2 |
1,3 |
1,1 |
1,0 |
По Fpaсч принимают ближайшее стандартное сечение провода. В целях удобства монтажа в линии обычно монтируется не более трех марок проводов. По механической прочности в линиях выше 1000 В устанавливаются провода не ниже АС25 и А35 /5/. В магистралях ВЛ 10 кВ рекомендуемся применять сталеалюминиевые провода АС 70 и выше /22/.
По экономическим интервалам нагрузок выбираются провода (таблица 5.3).
Таблица 5.3 Экономические интервалы нагрузок
I р max, А |
0…12 |
12…22 |
22…31 |
31…47 |
47…70 |
70 |
Провод |
АС25 |
АС35 |
АС50 |
АС70 |
А95 |
А120 |
Выбранное сечение проводов проверяется по допустимому нагреву /5/ (таблица 5.4).
I доп > I max, (5.3)
Таблица 5.4 Допустимый ток провода по нагреву
Про-вод |
А16 |
А25 |
А35 |
А50 |
А70 |
А95 |
А120 |
АС11 |
АС12 |
АС25 |
АС25 |
АС50 |
АС70 |
I доп, А |
105 |
135 |
170 |
215 |
265 |
320 |
375 |
80 |
105 |
130 |
130 |
210 |
265 |
Для выбранных проводов выписываются сопротивления 1 км: активное ro и индуктивное хо. Для определения хо необходимо принять среднее геометрическое расстояние между проводами (для ВЛ 10 кВ чаще всего принимают Дсp 1500 мм). Данные по проводам сводят в таблицу 5.5.
Таблица 5.5 Данные по проводам
Провод |
Д ср, мм |
Ro Ом/км |
Хо, Ом/мм |
I max, А |
I доп, А |
|
|
|
|
|
|
Рассчитывают потери напряжения на участках в процентах по формуле
,
(5.4)
где
;
Dcр = 1500 мм.
Определяют потери электрической энергии на участках
,
(5.5)
где определяют по таблице 4.2.
