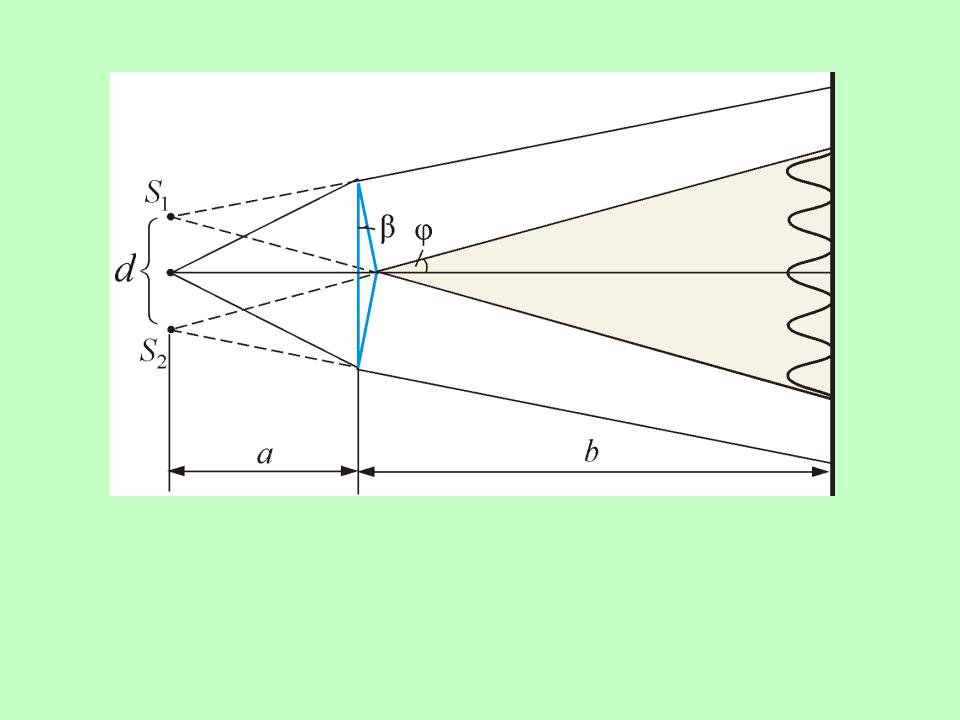

3. Бипризма Френеля
Состоит из двух стеклянных призм с малыми преломляющими углами, сложенными основаниями. Источник света – щель S, параллельная ребру бипризмы. Преломляясь в бипризме, падающий пучок света разделяется на 2 когерентных пучка с вершинами в мнимых изображениях S1 и S2 щели S.
При перекрывании этих пучков на экране образуется система параллельных
интерференционных полос
21
4. Интерференция в тонких пленках
При падении световой волны на тонкую прозрачную пленку (пластинку) происходит отражение от обеих поверхностей пленки – возникают 2 световые волны, которые могут интерферировать.
1. Плоскопараллельная пластинка
При падении на пластинку плоской волны образуются 2 отраженные волны, разность хода которых есть
2h n2 sin2 0
2
Наблюдаемая интерференционная картина -
полосы равного наклона.
22
2. Пластинка переменной толщины (клин)
Каждая из интерференционных полос возникает в результате отражении от участков клина с одинаковой толщиной, поэтому их называют полосами равной толщины.
23
Кольца Ньютона
Кольцевые полосы равной толщины, наблюдаемые в воздушном зазоре между соприкасающимися выпуклой сферической поверхностью линзы малой кривизны и плоскопараллельной толстой стеклянной пластнкой, называют кольцами Ньютона.
При нормальном падении света полосы равной толщины имеют вид концентрических окружностей, при наклонном – эллипсов.
24
Радиусы колец Ньютона:
r |
R 0 |
m 1 |
(m = 1, 2, 3…) |
|
|
2 |
|
||
|
|
|
|
|
•Четные m – светлые кольца;
•Нечетные m - темные кольца:
m = 1 – точка в месте касания пластинки и линзы (минимум интенсивности, соответствующий изменению фазы на π при отражении световой волны от пластинки).
25
