Диафрагмы для расходомеров по ГОСТ 8.586I2005	161

КОМПЛЕКТ ПОСТАВКИ

1.При заказе диафрагмы или диска ДКС отдельно:

/диафрагма с клеймом Госповерителя в сборе с камерой и уплотнительной прокладкой (паронит);

/паспорт на диафрагму с печатью Госповерителя;

/расчет диафрагмы в программе

"Расходомер ИСО" для диафрагм по ГОСТ 8.586 ВНИИР, г.Казань; "Дополнительный модуль к программе "Расходомер ИСО" "Специальные сужающие устройства" для диафрагм по РД50/

411 ВНИИР, г.Казань.

2.При заказе комплекта кольцевых камер ДКС фланцев:

/прокладки паронит (2 шт. / для исполнения 3 (рис.2.3) и 1 шт. / для исполнения 1 (рис.2.1) или 2 (рис.2.2)).

3.При заказе комплекта фланцев:

/ комплект фланцев с крепежом		2 шт.
крепеж:
/ шпильки	ст 35х	(4 или 8 шт. в зависимости от исполнения)
/ шайбы	ст.10, 20, 35, 45	(4 или 8 шт. в зависимости от исполнения)
/ гайки	ст.10, 20	(4 или 8 шт. в зависимости от исполнения)
/ прокладки паронит		(2 шт.), ГОСТ 481/80

4.При заказе фланцевого соединения:

/фланцевое соединение (комплект фланцев в сборе с калиброванными патрубками 2Dу до и 2Dу после).

/паспорт на соединение фланцевое.

/акт измерений внутреннего диаметра трубопровода (по МИ 2638/2001 приложение 8).

5.При заказе монтажного кольца:

/кольцо монтажное Ст.20.

162		Диафрагмы для расходомеров по ГОСТ 8.586I2005

ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА ДИАФРАГМ ТИПА ДКС, ДБС, ДФК
	по ГОСТ 8.586I2005, МИ 2638I2001, РД50I411

Предприятие (конечный заказчик):					Дата:

Адрес:
Адрес:

Контактное лицо:					Лист №

Тел./факс/E/mail:
Тел./факс/E/mail:


Объект:			Позиция:		Количество:


Параметры измеряемой среды

Название измеряемой среды/смеси

Агрегатное состояние				газ		жидкость		пар

Полный состав в объемных долях (для природного газа или смеси)			%

Относительная погрешность определения концентрации компонентов
(для природного газа или смеси)			%

Метод определения коэффициента сжимаемости (для природного газа)				GERG/91		NX/19м
				ВНИЦ СМВ		AGA8/92 DC
				ВНИЦ СМВ		AGA8/92 DC

Показатель адиабаты (для газов)

Относительная влажность измеряемой среды (для газов)			%

Степень сухости (для насыщенного водяного пара)			кг/кг

Плотность			кг/м3	в усл.тех.проц.			СУ

Вязкость		сП	сСт

Расход	м3/ч	См3/ч*	кг/ч	мин.	ном.		макс.

Перепад давления		кг/см2	кПа	мин.	ном.		макс.

Давление избыточное	МПа	кг/см2	кПа	мин.	ном.		макс.

Температура			°С	мин.	ном.		макс.

Параметры окружающей среды

Атмосферное давление		мм рт.ст.	кПа

Температура окружающего воздуха			°С	мин.			макс.

Информация о трубопроводе в месте установки диафрагмы

Внутренний диаметр D20			мм

Толщина стенки			мм

Материал трубопровода (марка стали)

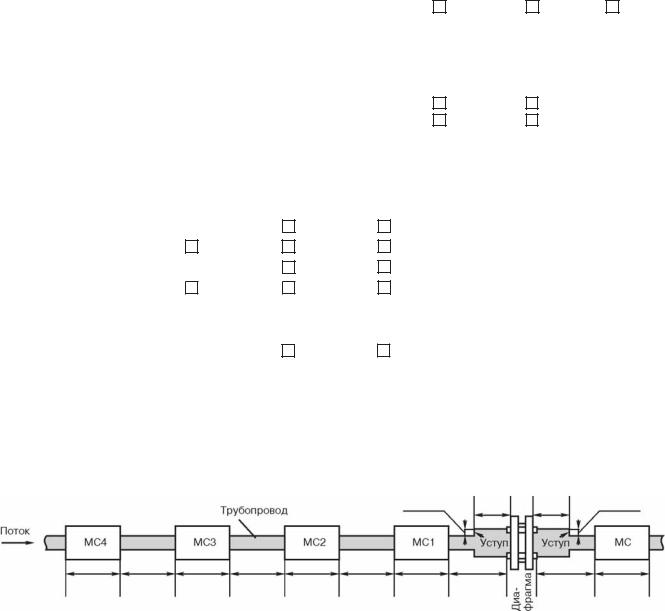

Уступы и местные сопротивления МС

Высота уступа (при наличии), расстояние от уступа до диафрагмы, мм
Расстояние
между МС,
длина МС, мм

Тип МС по ГОСТ 8.586/2 Приложение А. (указать номер соотв. рис. или тип МС с подробным описанием: угол наклона
и плоскость ориентации для колен, диаметры сужения/расширения для конфузоров/диффузоров, тип тройника для тройников)

МС

МС 1

МС 2

МС 3

МС 4

* См3/ч / стандартный м3/ч (для газов).

Диафрагмы для расходомеров по ГОСТ 8.586I2005	163

Требования к узлу измерения расхода				коммерческий учет	технологический учет

Основная относительная погрешность измерения
расхода не более			%

Требования к диафрагме

Тип диафрагмы				ДКС	ДБС		ДФК

Номер исполнения (только для ДКС)				Исп. 1	Исп. 2		Исп. 3

Специальное исполнение (если требуется)				износоустойчивая	с коническим входом

Способ отбора давления				угловой	фланцевый		3/х радиусный

Смещение оси диафрагмы относительно оси
трубопровода			мм

Требования к датчику разности давлений

	модель

Первый датчик разности	ВПИ	кг/см2	кПа
давлений	функция преобразования			корнеизвлекающая	линейная

	основная погрешность, %				приведенная		относительная

Регистратор первого	модель
Регистратор первого
датчика разности	функция преобразования			корнеизвлекающая	линейная
давлений
давлений	основная погрешность, %				приведенная		относительная
	основная погрешность, %				приведенная		относительная

	модель

Второй датчик разности	ВПИ	кг/см2	кПа
давлений (при наличии)	функция преобразования			корнеизвлекающая	линейная

	основная погрешность, %				приведенная		относительная

Регистратор второго	модель
Регистратор второго
датчика разности	функция преобразования			корнеизвлекающая	линейная
давлений (при наличии)
давлений (при наличии)	основная погрешность, %				приведенная		относительная

Требования к датчику измерения статического давления

	модель, измеряемое				абсолютное		избыточное
Датчик измерения	давление				абсолютное		избыточное
	давление

статического давления	ВПИ МПа	кг/см2	кПа
	основная погрешность, %				приведенная		относительная

Регистратор датчика	модель
измерения статического	модель
измерения статического
давления	основная погрешность, %				приведенная		относительная

Требования к датчику температуры

Установка гильзы				до диафрагмы	после диафрагмы

Расстояние между диафрагмой			мм

Внутренний диаметр D20 расширителя трубопровода
(при наличии), мм

	модель

Датчик температуры	диапазон измерений			мин.	макс.

	основная погрешность, %				абсолют.	привед.	относит.

Регистратор	модель

	основная погрешность, %				абсолют.	привед.	относит.
	основная погрешность, %				абсолют.	привед.	относит.

Требования к вычислителю

Вычислитель	модель

	основная погрешность, %				приведенная		относительная
	основная погрешность, %				приведенная		относительная

Дополнительно требуется

Импульсные линии, длина одной линии			мм		под сварку		резьбовые

Сосуды				уравнител.	разделител.		конденсац.

Материал исполнения сосудов				сталь 20	09Г2С
Материал исполнения сосудов				12Х18Н10Т	другой
				12Х18Н10Т	другой

Комплект фланцев для диафрагмы				плоские	усиленные

Фланцевое соединение				плоские	усиленные
(комплект фланцев с патрубками)				плоские	усиленные
(комплект фланцев с патрубками)

Монтажное кольцо

Дополнительная пара отборов
(указать угол между отборами), град.

Другое (указать)

164			Диафрагмы для расходомеров по ГОСТ 8.586I2005

	ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА ДИАФРАГМ ТИПА ДКС, ДБС, ДФК
	по ГОСТ 8.586I2005, МИ 2638I2001, РД50I411 (ПРИМЕР ЗАПОЛНЕНИЯ)

Предприятие (конечный заказчик):		ЗАО "ПГ "Метран"					Дата:	27.03.2008

Адрес:		г.Челябинск, Комсомольский пр., 29
Адрес:		г.Челябинск, Комсомольский пр., 29

Контактное лицо:		Бигнова И.А.					Лист №	1

Тел./факс/E/mail:		(351) 798I85I10 доб.117
Тел./факс/E/mail:		(351) 798I85I10 доб.117


Объект:	Экспериментальная установка РI1			Позиция:	1		Количество:	1


Параметры измеряемой среды

Название измеряемой среды/смеси

Агрегатное состояние						газ	жидкость		пар
Агрегатное состояние						газ	жидкость		пар

CН4I66,48%; N2I2,46%; СO2I1,99%;

Полный состав в объемных долях (для природного газа или смеси) % С2Н6I7,24%; С3Н8I12,85%;

С4Н10I4,01%

Относительная погрешность определения концентрации компонентов		5
(для природного газа или смеси)	%	5
(для природного газа или смеси)	%

Метод определения коэффициента сжимаемости (для природного газа)			GERG/91	NX/19м
			GERG/91	NX/19м
			ВНИЦ СМВ	AGA8/92 DC
			ВНИЦ СМВ	AGA8/92 DC

Показатель адиабаты (для газов)					1,3

Относительная влажность измеряемой среды (для газов)			%

Степень сухости (для насыщенного водяного пара)			кг/кг

Плотность				кг/м3	в усл.тех.проц.	21,11	СУ 1,112
Вязкость		сП		сСт	1,01
Вязкость		сП		сСт	1,01

Расход	м3/ч	См3/ч*		кг/ч	мин. 4400	ном. 6000	макс. 7300

Перепад давления		кг/см2		кПа	мин.	ном.	макс.

Давление избыточное	МПа	кг/см2		кПа	мин. 2,25	ном. 2,35	макс. 2,45
Давление избыточное	МПа	кг/см2		кПа	мин. 2,25	ном. 2,35	макс. 2,45

Температура				°С	мин. 80	ном. 97	макс. 120

Параметры окружающей среды

Атмосферное давление		мм рт.ст.		кПа	760

Температура окружающего воздуха				°С	мин. I30		макс. 50

Информация о трубопроводе в месте установки диафрагмы

Внутренний диаметр D20				мм	100

Толщина стенки				мм	4

Материал трубопровода (марка стали)					Cт 20

Уступы и местные сопротивления МС

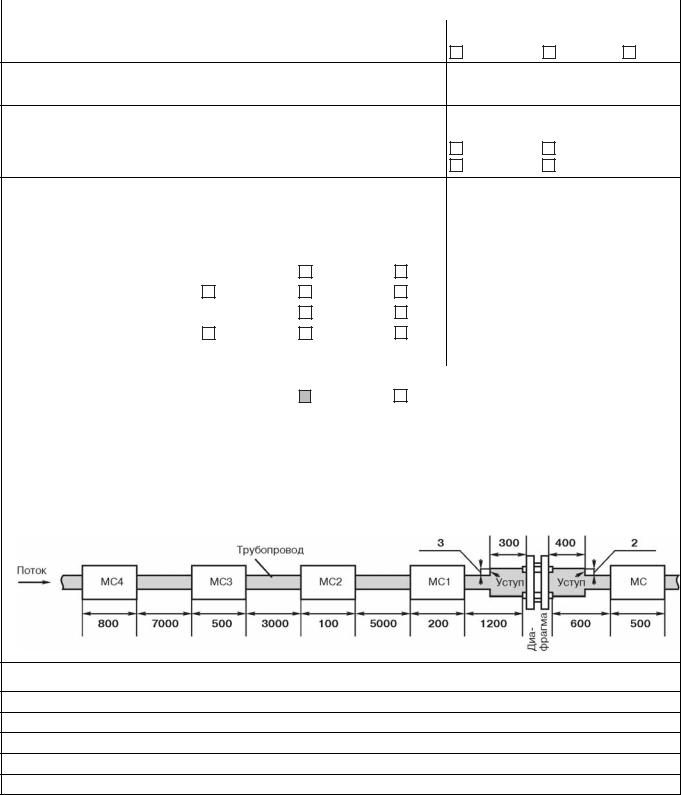

Высота уступа (при наличии), расстояние от уступа до диафрагмы, мм

Расстояние между МС, длина МС, мм

Тип МС по ГОСТ 8.586/2 Приложение А. (указать номер соотв. рис. или тип МС с подробным описанием: угол наклона и плоскость ориентации для колен, диаметры сужения/расширения для конфузоров/диффузоров, тип тройника для тройников)

МС А.1а колено вниз 90%

МС 1 А.3д задвижка

МС 2 А.2б тройник

МС 3 А.1ж группа колен

МС 4 А.1и группа колен

* См3/ч / стандартный м3/ч (для газов).

Диафрагмы для расходомеров по ГОСТ 8.586I2005	165

Требования к узлу измерения расхода

коммерческий учет

технологический учет

Основная относительная погрешность измерения

расхода не более

Требования к диафрагме

Тип диафрагмы

ДКС

ДБС

ДФК

Номер исполнения (только для ДКС)

Исп. 1

Исп. 2

Исп. 3

Специальное исполнение (если требуется)

износоустойчивая

с коническим входом

Способ отбора давления

угловой

фланцевый

3/х радиусный

Смещение оси диафрагмы относительно оси

трубопровода

мм

нет

Требования к датчику разности давлений

модель

МетранI150

Первый датчик разности

ВПИ

кг/см2

кПа

давлений

функция преобразования

корнеизвлекающая

линейная

основная погрешность, %

0,2

приведенная

относительная

Регистратор первого

модель

МетранI910

датчика разности

функция преобразования

корнеизвлекающая

линейная

давлений

основная погрешность, %

0,1

приведенная

относительная

модель

Второй датчик разности

ВПИ

кг/см2

кПа

давлений (при наличии)

функция преобразования

корнеизвлекающая

линейная

основная погрешность, %

приведенная

относительная

Регистратор второго

модель

датчика разности

функция преобразования

корнеизвлекающая

линейная

давлений (при наличии)

основная погрешность, %

приведенная

относительная

Требования к датчику измерения статического давления

модель, измеряемое

МетранI150

абсолютное

избыточное

Датчик измерения

давление

статического давления

ВПИ

МПа

кг/см2

кПа

2,5

основная погрешность, %

0,1

приведенная

относительная

Регистратор датчика

модель

МетранI910

измерения статического

давления

основная погрешность, %

0,1

приведенная

относительная

Требования к датчику температуры

Установка гильзы

до диафрагмы

после диафрагмы

Расстояние между диафрагмой

мм

400

Внутренний диаметр D20 расширителя трубопровода

нет

(при наличии), мм

модель

МетранI270

Датчик температуры

диапазон измерений

мин.

макс.

0,25

основная погрешность, %

абсолют.

привед.

относит.

Регистратор

модель

МетранI910

основная погрешность, %

0,1

абсолют.

привед.

относит.

Требования к вычислителю

Вычислитель

модель

основная погрешность, %

приведенная

относительная

Дополнительно требуется

Импульсные линии, длина одной линии

мм

3000

под сварку

резьбовые

Сосуды

уравнител.

разделител.

конденсац.

Материал исполнения сосудов

сталь 20

09Г2С

12Х18Н10Т

другой

Комплект фланцев для диафрагмы

плоские

усиленные

Фланцевое соединение

плоские

усиленные

(комплект фланцев с патрубками)

Монтажное кольцо

Дополнительная пара отборов

(указать угол между отборами), град.

Другое (указать)

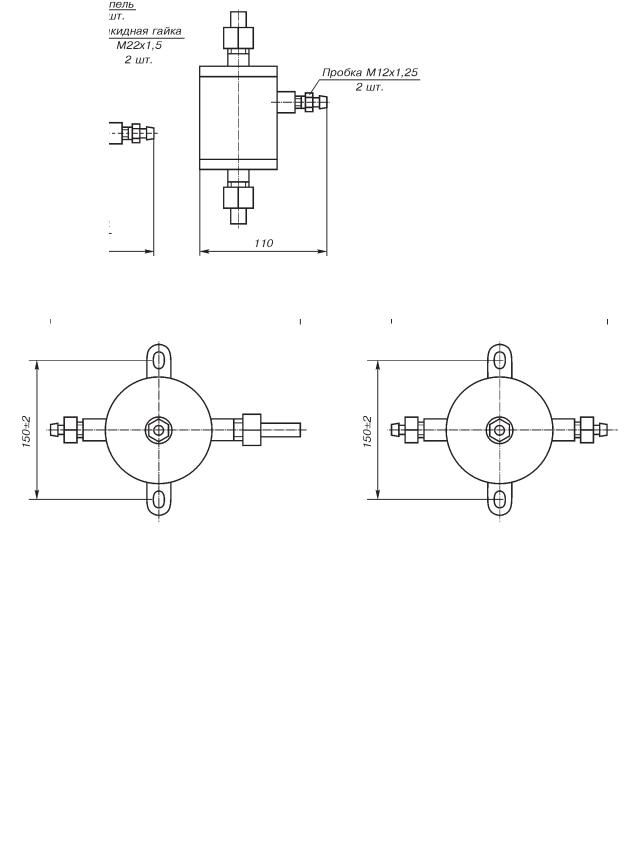

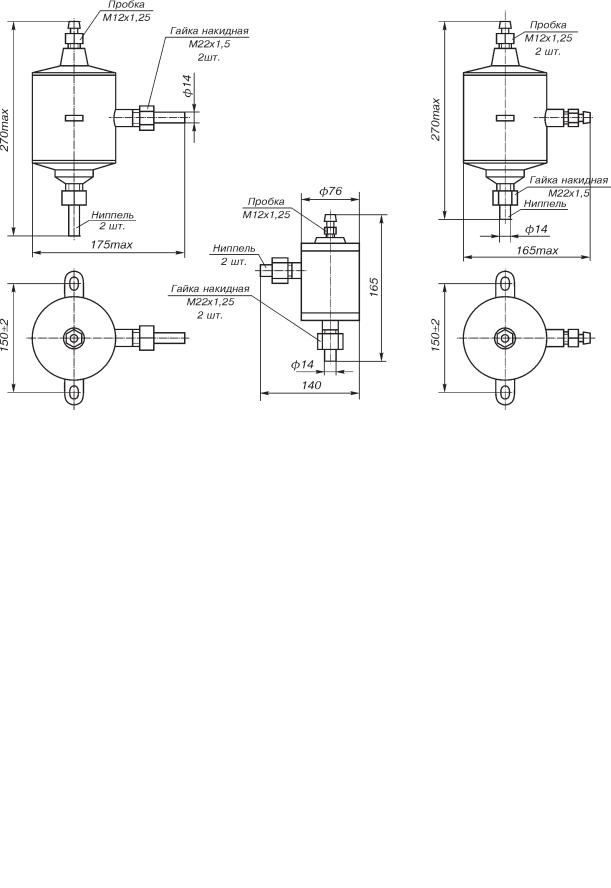

166	Сосуды СК, СУ, СР

Сосуды уравнительные конденсационные СК, уравнительные СУ, разделительные СР

Сосуды уравнительные конденсационные СК предназначены для поддержания постоянства и равенства уровней конденсата в соединительных линиях, передающих перепад давлений от диафрагмы к датчикам разности давлений, при измерении расхода пара.

Сосуды уравнительные СУ предназначены для поддержания постоянного уровня жидкости в одной из двух соединительных линий при измерении уровня жидкости в резервуарах с использованием датчиков разности давлений.

Сосуды разделительные СР предназначены для защиты внутренних полостей датчиков от непосредственного воздействия измеряемых агрессивных сред путем передачи давления через разделительную жидкость.

Сосуды не имеют внутренних перегородок.

				Таблица

Наименование	Условное	Условное давление,	Исполнение	Пробное давление,
Наименование	обозначение	МПа	Исполнение	МПа
	обозначение	МПа		МПа

Сосуды уравнительные	СК/4/1/А	4	1	6
конденсационные	СК/4/1/Б	4	1	6
конденсационные	СК/4/1/Б

	СК/10/1/А	10	1	15
	СК/10/1/Б	10	1	15
	СК/10/1/Б

	СК/40/А	40	/	56
	СК/40/Б	40	/	56
	СК/40/Б

Сосуды уравнительные	СУ/6,3/2/А	6,3	2	9,5
	СУ/6,3/2/Б	6,3	2	9,5
	СУ/6,3/2/Б

	СУ/25/2/А	25	2	35
	СУ/25/2/Б	25	2	35
	СУ/25/2/Б

	СУ/6,3/4/А	6,3	4	9,5
	СУ/6,3/4/Б	6,3	4	9,5
	СУ/6,3/4/Б

	СУ/40/А	40	/	56
	СУ/40/Б	40	/	56
	СУ/40/Б

Сосуды разделительные	СР/6,3/2/А	6,3	2	9,5
	СР/6,3/2/Б	6,3	2	9,5
	СР/6,3/2/Б

	СР/25/2/А	25	2	35
	СР/25/2/Б	25	2	35
	СР/25/2/Б

	СР/6,3/4/А	6,3	4	9,5
	СР/6,3/4/Б	6,3	4	9,5
	СР/6,3/4/Б

	СР/25/4/А	25	4	35
	СР/25/4/Б	25	4	35
	СР/25/4/Б

	СР/40/А	40	/	56
	СР/40/Б	40	/	56
	СР/40/Б

Условное обозначение материалов, применяемых в сосудах:

/углеродистая сталь / А;

/нержавеющая сталь / Б.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Сосуд разделительный, на условное давление 40 МПа, из углеродистой стали

Сосуд СР I 40 I А ТУ 25I7439.0018I90

	www.metran.ru	Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
	www.metran.ru	т.(351) 798/85/10, 247/1/555, 247/16/02; ф.247/16/67. info.metran@emerson.com

Сосуды СК, СУ, СР	167

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Сосуды уравнительные СУ

Рис.1. СУ исполнения 2	Рис.2. СУ исполнения 2	Рис.3. СУ исполнения 4
(6,3; 25 МПа).	(40 МПа).	(6,3 МПа).
	Сосуды уравнительные конденсационные СК

Рис.4. СК (40 МПа).

Рис.5. СК исполнения 1 (4; 10 МПа).

168	Сосуды СК, СУ, СР

Сосуды разделительные СР

Рис.6. СР (40 МПа).

Рис.7. СР исполнения 4 (6,3; 25 МПа).

Рис.8. СР исполнения 2 (6,3; 25 МПа).

Реле давления РД, РДIУ	169

Реле давления РД, РДIУ

Код ОКП 421872

zКонтролируемая среда: газ, жидкость

zДиапазон уставок от минус 90 до 1600 кПа

zОдна или две независимые плавно регулируемые уставки

zПределы допускаемой основной погрешности срабатывания реле:

I избыточного давления I не более ±1% от верхнего предела диапазона уставок;

I давленияIразрежения I не более ±1% (для РДI0,1; РДI0,1У ±4%) от суммы абсолютных значений верхних пределов избыточного давления и разрежения диапазона уставок

zЗона возврата I регулируемая для реле:

I избыточного давления I не более 10% от верхнего предела диапазона уставок;

I давленияIразрежения I не более 5% (для реле РДI0,1; РДI0,1У I не более 7,5%) от суммы абсолютных значений верхних пределов избыточного давления и разрежения диапазона уставок

zНагрузка I активноIиндуктивная

zСтепень защиты от пыли и влаги IP54

zТУ4218I004I36897690I2002

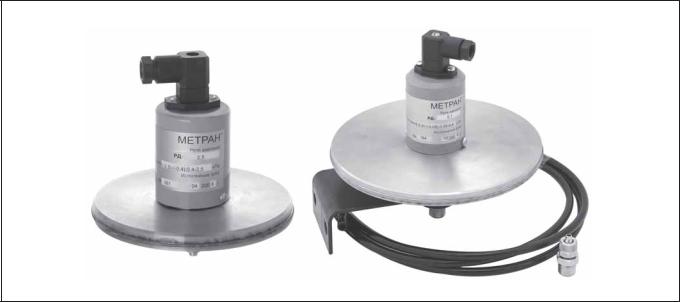

Реле давления РД, РД/У предназначены для переключения электрических цепей (их замыкания или размыкания) в момент достижения заданного давления как при повышении, так и при понижении давления рабочей среды до значения фиксированной уставки.

В качестве переключателя используется герметизированный контакт (геркон).

Реле РД/У (усиленное), выдерживает повышенные значения перегрузочного давления.

Преимущества реле РД, РД/У:

/возможностьизмененияуставокзаказчикомвусловиях эксплуатации;

/высокая коррозионная стойкость, обусловленная применением сплавов 36НХТЮ и 12Х18Н10Т в узлах, контактирующих с контролируемой средой (мембрана и диски).

	www.metran.ru	Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
	www.metran.ru	т.(351) 798/85/10, 247/1/555, 247/16/02; ф.247/16/67. info.metran@emerson.com

170				Реле давления РД, РДIУ

		ТЕХНИЧЕСКИЕ ДАННЫЕ
z Диапазон уставок срабатывания, давление перегрузки и др. параметры реле приведены в табл.1.
					Таблица 1

Mодель	Наименование	Диапазон уставок давления	Давление перегрузки, кПа		Назначение
		Диапазон уставок давления
		срабатывания, кПа	РД	РД/У
		срабатывания, кПа


РД/0,1; РД/0,1У		(/0,4) / (/0,05);	5	50
РД/0,1; РД/0,1У		0,05 / 0,4	5	50
		0,05 / 0,4

РД/2,5; РД/2,5У		(/2,5) / (/0,4);	10	150	Контроль
РД/2,5; РД/2,5У	Реле давления/	0,4 / 2,5	10	150	избыточного
	Реле давления/	0,4 / 2,5			избыточного
РД/12; РД/12У	разрежения	(/12) / (/2,5);	80	500	давления и
РД/12; РД/12У		2,5 / 12	80	500	разрежения
		2,5 / 12			разрежения

РД/100; РД/100У		(/90) / (/12);	500	1200
РД/100; РД/100У		12 / 100	500	1200
		12 / 100

РД/400; РД/400У	Реле избыточного	80 / 400	1000	2000	Контроль
РД/400; РД/400У		80 / 400	1000	2000	избыточного

	давления
РД/1600; РД/1600У		400 / 1600	2000	2500
					давления
					давления

z Реле устойчивы к воздействию давления перегрузки, указанному в табл.1, в течение 5 мин.

z Коммутируемые контактами РД, РД/У значения постоянного тока и мощности приведены в табл.2.

				Таблица 2
Постоянный ток,	Напряжение, В		Коммутируемая мощность
коммутируемый контактами, А	Напряжение, В		Коммутируемая мощность
коммутируемый контактами, А

	при нагрузке		при нагрузке

0,01/0,5	индуктивной	активной	индуктивной, ВА	активной, Вт

	0,05/36	0,05/100	0,6	10

z Реле предназначены для работы с заданными параметрами в условиях:

/температура окружающей среды /30...50°С;

/относительная влажность до 85% при температуре 25°С;

/вибрация частотой до 25 Гц, амплитудой перемещения не более 0,1 мм.

Примечание к разделу "Технические данные": возможно изготовление РД, РД/У с учетом требований, отличающихся от указанных выше, но согласованных с предприятием / изготовителем.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Принцип действия реле РД, РД/У основан на передаче упругой деформации чувствительного элемента (мембраны) на коммутирующее устройство при воздействии давления или разрежения контролируемой среды на чувствительный элемент.

Контролируемая среда через штуцер воздействует на мембрану, которая перемещает магнит, действующий своим магнитным полем на контакты геркона, замыкая или размыкая электрическую цепь.

Настройка реле на определенную уставку производится потребителем по контрольному манометру вращением регулировочной гайки. Настройка реле может производится как в сторону повышения давления (тип уставки В / верхняя), так и в сторону понижения давления (тип уставки Н / нижняя), а также на замыкание или размыкание электрических цепей.

Реле давления РД/У отличается от реле РД конструктивными особенностями приёмника давления, предохраняющими чувствительный элемент/мембрану от разрушительного воздействия перегрузочного давления, как избыточного, так и разрежения.

МОНТАЖ

Реле устанавливаются на объекте в вертикальном положении штуцером вниз (важно для РД/0,1; РД/0,1У).

Присоединение штуцерных реле (см.рис.1) производится с помощью штуцера М12х1,5 или М20х1,5. В качестве уплотнения рекомендуется применять прокладки в виде шайб из свинца, фибры, фторопласта, полиуретана или мягкой меди.

Для исключения влияния вибрации на реле, особенно на реле РД/0,1; РД/0,1У, рекомендуется использовать исполнение реле РД/К, РД/У/К (с кронштейном) см.рис.2. Реле с кронштейном устанавливается вдали от источника вибрации. С помощью трубки и фитингов, входящих в комплект РД/К, РД/У/К, к реле подводится контролируемая среда.

Подключение реле в систему контроля производится двухпроводной линией связи медными проводами сечением до 0,5 мм2 с помощью соединителя стандарта DIN.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В период эксплуатации приборов необходимо следить за герметичностью соединений, не допускать перегрузки по давлению выше значений, указанных в табл.1.

Не реже одного раза в квартал необходимо проверять заданный предел уставки.

Необходимо следить за тем, чтобы поступающее давление не было пульсирующим.

<<< < Предыдущая 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1617 / 1917 18 19 > Следующая >>>

Соседние файлы в папке АСУ

#
30.05.2015573.44 Кб33SIV50C.tmp
#
30.05.20154.06 Mб72Датчики_давления.pdf
#
30.05.20153.12 Mб87Датчики_температуры.pdf
#
30.05.201523.55 Кб43Краткое описание технологии.doc
#
30.05.20153.96 Mб147Расходомеры_Счетчики.pdf
#
30.05.201536.86 Кб51Спецификация средств автоматизации.doc
#
30.05.201589.7 Кб64Схема автоматизации ректификационной колонны.cdw
